Tektronix MSO2000B Series

熟悉示波器
1. TekVPI 外部电源连接器
。 如果 TekVPI 探头需要附加电源，请使用该
连接器连接 TekVPI 外部电源（Tektronix 部件号 119-7465-XX）。

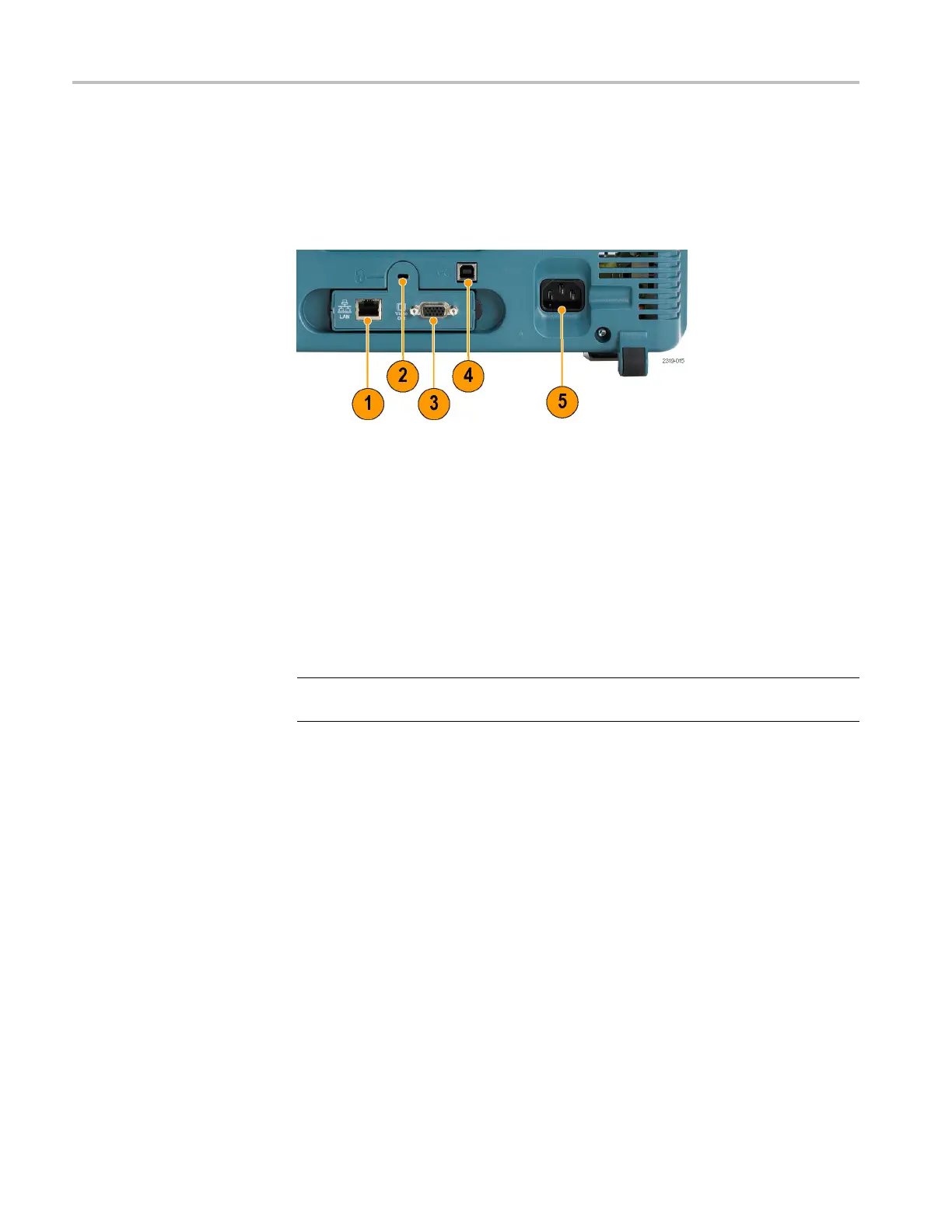

后面板连接器
1. 局域网。 使用 LAN（以太网）端口（RJ-45 连接器）将示波器连接
到 10/100 B
ase-T 局域网。 该端口通过可选的连接模块 (DPO2CONN)
提供。
2. 锁。 用于保护示
波器和可选的连接模块。
3. 视频输出。 使用视频输出端口（DB-15 孔型连接器）在外部监
视器或投影仪
上显示示波器的显示屏。 该端口通过可选的连接模块
(DPO2CONN) 提供。
4. USB 2.
0 设备端口。 使用 USB 2.0 全速设备端口连接 PictBridge
兼容打印机，或者通过 USBTMC 协议对示波器进行直接 PC 控制。
说明： 连接到高速主机控制器时，从 USB 2.0 设备端口连接到主机计算
机的电缆必须符合 USB 2.0 有关高速工作的技术指标。
5. 电源输入。 连接到带有整体安全接地的交流电源线。
100 MSO2000B and DPO2000B Installation and Safety Instructions
