オシロスコープの概要

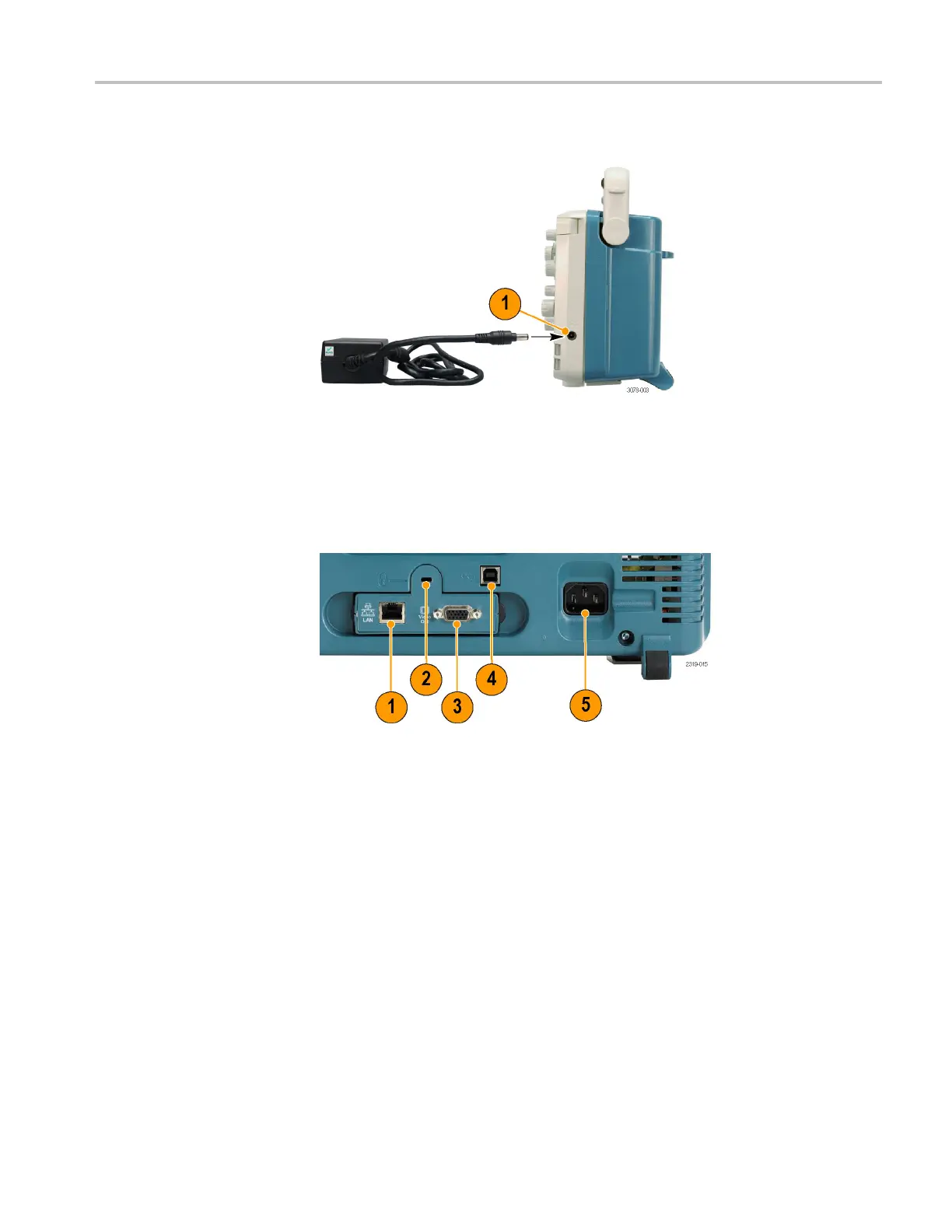

サイド・パネル・コネクタ
1. TekVPI 外部電源コネクタ。 TekVPI プローブに追加電源が必要な場合は、
このコネクタを使用して TekVPI 外部電源（当社部品番号 119‑7465‑XX）を
接続します。
リア・パネル・コネクタ
1. LAN。 LAN（イーサネット）ポート（RJ-45 コネクタ）を使用して、10/100
Base-T ローカル・エリア・ネットワークにオシロスコープを接続します。 この
ポート
はオプションの接続モジュール（DPO2CONN 型）に備わっています。
2. ロック。 オシロスコープとオプションの接続モジュールを安全にロックしま
す。
3. ビデオ出力。 ビデオ出力ポート（DB-15 メス型コネクタ）を使用すると、外
部モ
ニタやプロジェクタ上にオシロスコープの画面を表示できます。 この
ポートはオプションの接続モジュール（DPO2CONN 型）に備わっています。
MSO2000B and DPO2000B Installation and Safety Instructions 65
