オシロスコープの概要
30. D15-D0。 このボタンを
押すと、ディスプレイでデジタル・チャンネルの表
示／非表示を切り替えたり、デジタル・チャンネルのセットアップ・メニュー
にアクセスしたりできます（MSO2000B シリーズのみ）。
31. Menu Off。 このボタンを押すと、開いているメニューが閉じます。
32. Waveform On
ly。 このボタンを 1 回押すと、メニューとリードアウト情報が
画面から消え、波形またはバスのみが表示されます。このボタンをもう 1 回
押すと、前のメニューとリードアウト情報が再び表示されます。

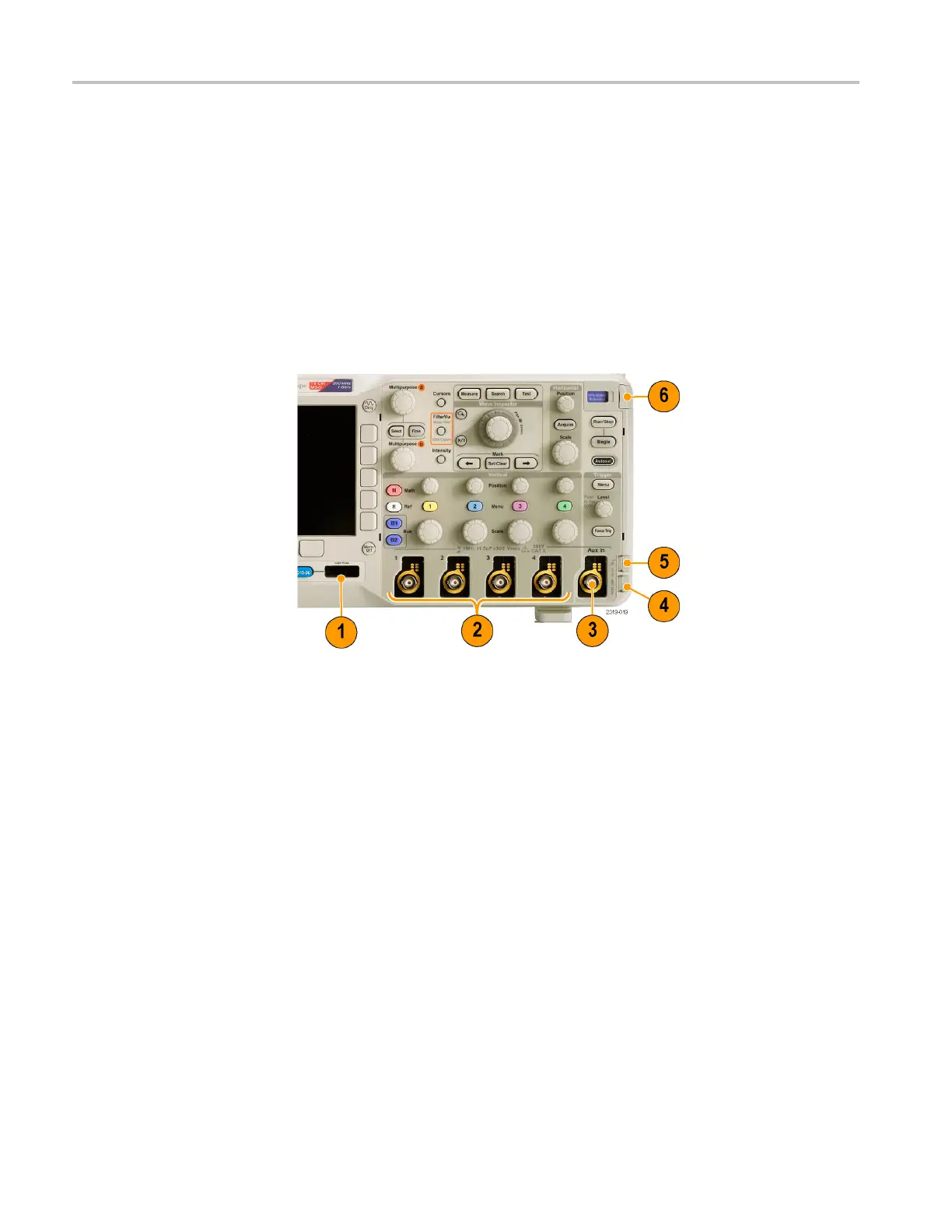

フロント・パネル・コネクタ
1. デジタル・プローブ・コネクタ（MSO2000B シリーズのみ）。
2. チャンネル 1、2、（3、4）。 TekVPI 汎用プローブインタフェースを使用する
チャンネル入力です。
3. Aux In。 トリガ・レベルは +12.5 V ～ –12.5 V の範囲で調整できます。
4. PROBE COMP（プローブ補正）。 方形波信号ソースを出力して、プロー
ブを補正します。
出力電圧： 0 ～ 5 V、周波数： 1 KHz
5. グラ
ンド。
6. アプリケーション・モジュール・スロット。
