オシロスコープの概要

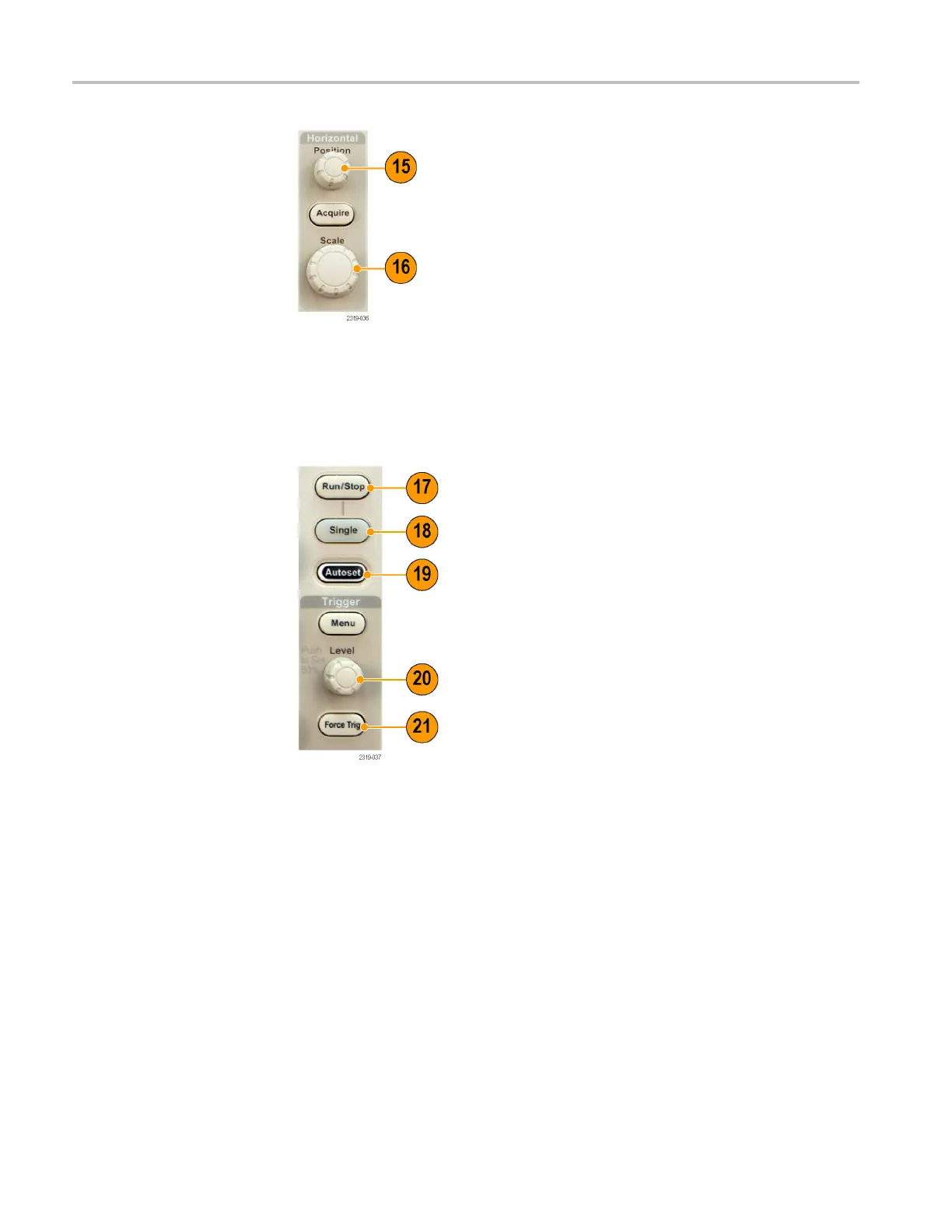

15. Horizontal（水平軸）の Position（位置）。 このボタンを回すと、取り込んだ
波形に対するトリガ・ポイントの相対位置を調整できます。 Fine（微調整）を
押すと、より微細な調整が行えます。
16. Horizontal（水平軸）の Scale（スケール）。 このボタンを回すと、水平軸ス
ケール（時間 /div）を調整できます。
17. Run/Stop（実行／停止）。 このボタンを押すと、アクイジションを開始また
は停止できます。
18. Single（シングル）。 このボタンを押すと、1 回のアクイジションを実行しま
す。
19. Autoset（オートセット）。 このボタンを押すと、適切な安定した表示のため
の垂直、水平、およびトリガ・コントロールを自動で設定できます。
20. Trigger（トリガ）の Level（レベル）。 このボタンを回すと、トリガ・レベルを
調整できます。
Push Level to Set 50%（押・50%振幅）。 トリガのレベル・ノブを押すと、トリ
ガ・レベルが波形の中間点に設定されます。
21. Force Trig（強制トリガ）。 このボタンを押すと、イベントをただちに強制的
にトリガします。
62 MSO2000B and DPO2000B Installation and Safety Instructions
