I
10
F6,3A
230V
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
27
28
29
30
31
F0,3A
24V

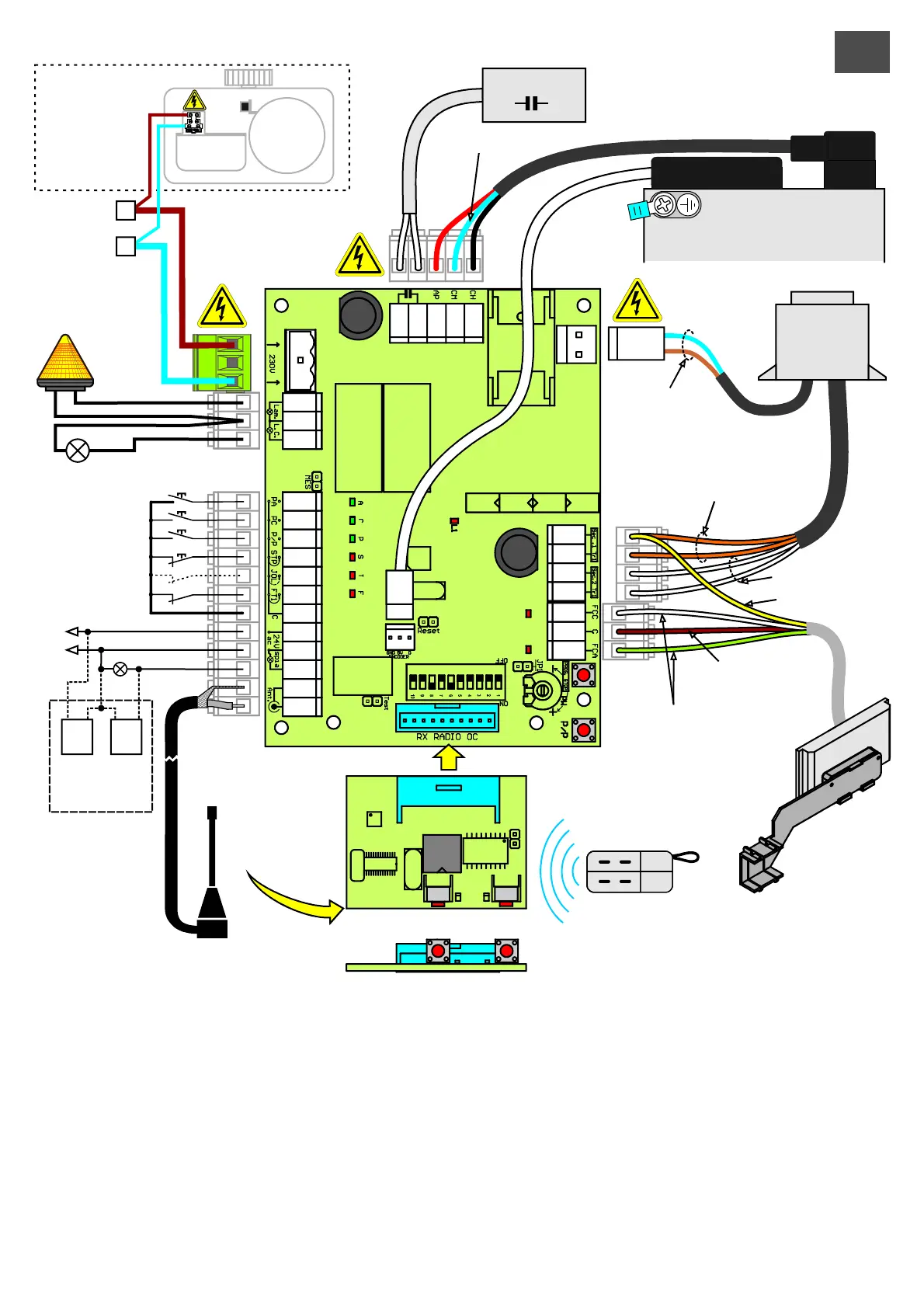

Ricevitore mod. OC2
Motore
P1
(P/P)
P2
(PED)
MEMORIA
Condensatore
Trasmettitore
Rx Tx
Sec. 24Vac (Arancio)
230V
Lampeggiante
230V
Luce di cortesia
Pulsante Apre
PROG.
STOP
P/P
Pulsante Chiude
Pulsante P/P
Ingresso STOP
Ingresso JOLLY
Fotocellula FT1
Comune ingressi
SPIA 24Vac CA
Alimentazione
fotocellule
con FOTO-TEST
Antenna
RICEVITORE
RADIO
Com. Motore (Blu)
ENCODER
230V Primario
trasformatore
Sec. 12Vac (Bianco)
24V (Giallo)
Com. (Marrone)
FC(1) Verde
FC(2) Bianco
FCC
Ap
Ch
P/P
Stop
Jolly
FT1
FCA
24Vac
Consigliperuncorrettoimpianto:
1)La sezionedei cavi deveesserecalcolata in base alla lorolunghezzae corrente assorbita.
2)Nonusare un cavo unicodeltipo "multi-polo" per tutti i collegamenti (linea, comandi, ecc.) oin comuneconaltre apparecchiature.
3)Dividerel'impiantoin almeno duecavi, ad es.:
Cavo(A)sezioneminimaconduttori1.5mmq
-lineaalimentazione- linealampeggiante/ luce cortesia
Cavo(B)sezioneminimaconduttori0.75 mmq
-alimentazioniausiliari- comandi - contattisicurezza
4) Quando i cavi di comando presentano tratte molto lunghe (oltre i 50 metri) è consigliabile il disaccoppiamento con dei relè montati
vicinoallacentralina.
5) Tutti gli ingressi N.C. (fotocellule, finecorsa, costa-fissa e stop) che nella centralina non vengono utilizzati devono essere
cortocircuitaticonil comune.
6)Tutti i contatti N.C. abbinati ad uno stesso ingresso devono essere collegatiin serie.
7)Tutti i contatti N.A. abbinati ad uno stesso ingresso devono essere collegati in parallelo.
EVO1200R
Fuse
F1A
Linea Alim.
230V 50Hz
N
L
