Funzione
n. Off On
Descrizione
Note
Durante l’apertura premendo il pulsante P/P l’automazione si blocca, premendo nuovamente chiude.
Durante la chiusura premendo il pulsante P/P l’automazione si blocca, premendo nuovamente apre.
Durante l’apertura premendo il pulsante P/P l’automazione si blocca e poi chiude.
Durante la chiusura premendo il pulsante P/P l’automazione si blocca e poi apre.
Durante l’apertura premendo il pulsante P/P non abbiamo alcun effetto. Durante la pausa premendo il
pulsante P/P non abbiamo alcun effetto.
Durante la chiusura premendo il pulsante P/P l’automazionesi blocca per pochi secondi e poi apre.
Durante l’apertura premendo il pulsante P/P non abbiamo alcun effetto. Durante la pausa premendo il
pulsante P/P l’automazione chiude. Durante la chiusura premendo il pulsante P/P l’automazione si blocca e
poi apre.
Fotocellula
Apre sempre
“Condominiale”
Pedonale
Escluso
Escluso
Escluso
Escluso
Esclusa
Inserito
Inserito
Inserito
Inserito
Inserita
Apre-Chiude
con inversione esclusa
durante l’apertura
Orologio
Apre-Chiude
Costa Fissa
Apre-Stop-
Chiude
Il lampeggiante viene alimentato contemporaneamente al motore.
Dopo una apertura completa la centrale richiude solo con un comando manuale.
Il lampeggiante viene alimentato 5 secondi prima di ogni manovra.
Vedi testo al capitolo Fototest pag.12.
Dopo una apertura completa la centrale richiude dopo il tempo pausa programmato.
Il freno motore serve a vincere l’inerzia di automazioni pesanti. Quando il freno è abilitato interviene ad
ogni fine manovra.
L’intervento della fotocellula riduce il tempo di pausa, qualunque sia stato il suo valore, a 2 secondi.
Prelampeggio
Fototest
Ingresso
jolly
Modo
Ingresso
e
Canale
Radio
(CH1)
Passo/Passo
Timer
Richiusura
Freno
Fotorichiusura

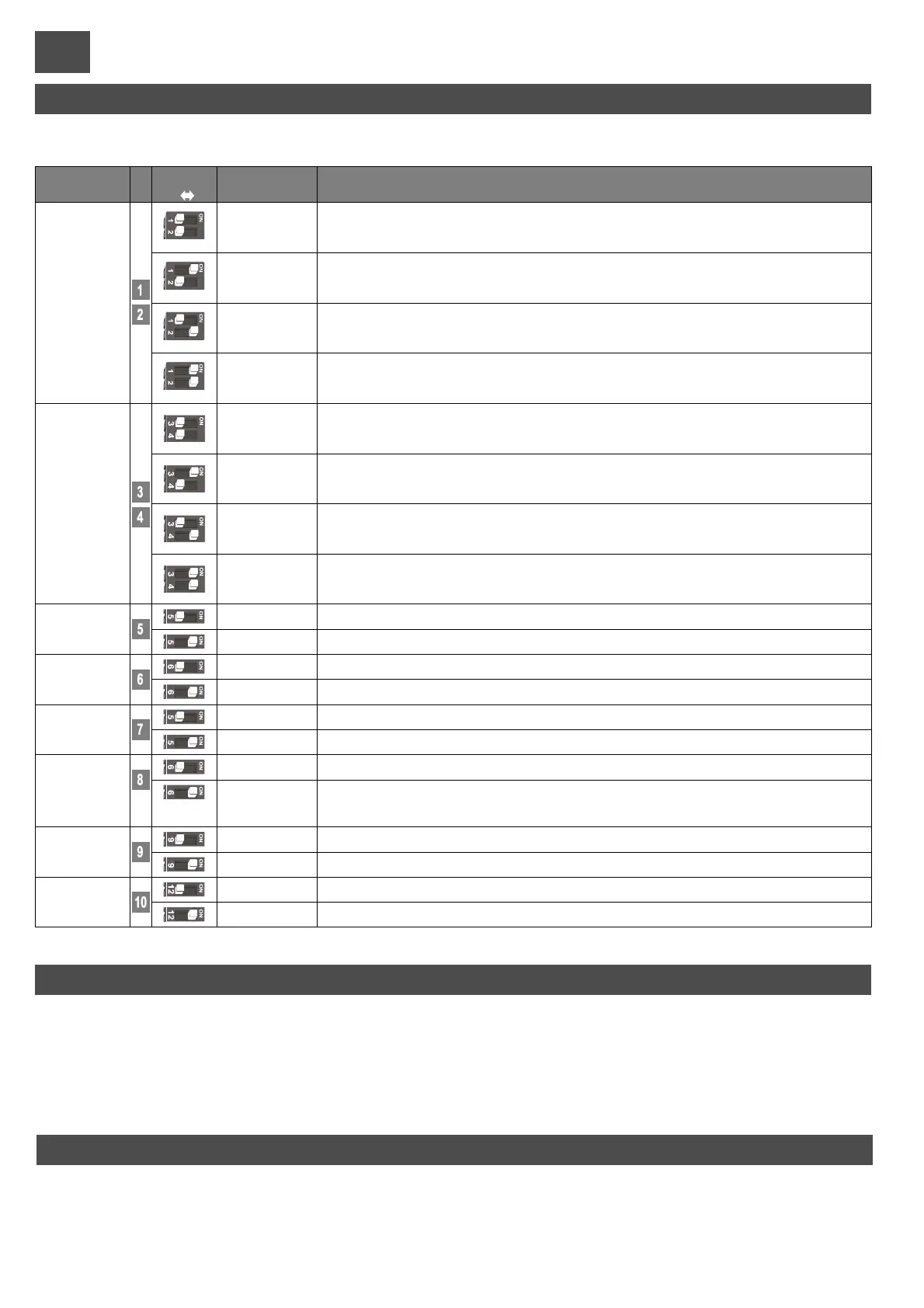

DIP-SWITCH CONFIGURAZIONE
Un intervento costa fissa inverte la marcia per pochi secondi. Dopo un intervento costa fissa la centralina
si blocca, la richiusura viene annullata. Usare un contatto N.C.
Chiude il cancello quando il contatto viene aperto e apre quando il contatto viene chiuso.
Sia In apertura che in chiusura l’intervento di questa fotocellula blocca il cancello fino a quando non viene
ripristinata. La manovra successiva è sempre un’apertura. Usare un contatto N.C.
Il cancello esegue un’apertura parziale. La corsa è programmabile. L’apertura di default è circa un metro
Escluso
Inserito
Non viene eseguito il rallentamento nella parte finale della corsa
Avvicinandosi ai finecorsa l’automazione rallenta la velocità
Rallentamento
Selezionare le opzioni desiderate e fare un reset (particolare 15 di fig. 1) per rendere effettive le modifiche.
11
Secondola normativa EN12445ogni automazione deve superare le prove d'impatto misurate con l'apposito strumento.
Eseguirele prove d’impattoe variare la forza del motore agendo sul trimmer(particolare 8 Fig. 1).
Se questo non fosse sufficiente per rientrare nel grafico indicato dalle normative consigliamo di installare un profilo in gomma
morbidain testa alcancello in modo da attutirel'impatto.
Se regolando la sensibilità e montando il profilo in gomma non si riesce ancora a soddisfare la normativa è obbligatorio montare dei
dispositivialternativiad esempio una costa sensibile sulbordo mobile del cancello.
REGOLAZIONE DELLA FORZA
La funzione Soft Start fa seguire l'inizio del movimento in modo graduale evitando scossoni al cancello. Questa funzione è
comunqueescludibileponticellando Jp1 (part. 9 di Fig. 1).
Attenzione:ponticellandoJp1 la forzadelmotoresaràsemprealmassimo.
SOFT START
