E
26
Consejospara una correctainstalación:
1)La seccióndelos cables debecalcularse en base a su longitud ya lacorrienteabsorbida por los mismos.
2)Nodebeusarseuncableúnico de tipomultipolarparatodas lasconexiones (línea, mandos, etc.) o encomún con otros equipos.
3)Hayque dividir lainstalación al menosendoscables, por ej.:
cable(A)secciónmínima conductores:1.5mm2
-líneaalimentación- línea luz intermitente/ luzinterior
cable(B)secciónmínima conductores:0,75mm2
-alimentaciónauxiliares-mandos- contactosseguridad.
4) Cuando los cables de mando presenten tramos muy largos (más de 50 metros), es aconsejable el desacoplamiento con relés
montadoscercade la centralde mando.
5) Todas las entradas N.C. (fotocélulas, fines de carrera, barra fija y stop) que no sean utilizadas en la central de mando deben
cortocicuitarseconel común.
6)Todosloscontactos N.C. acoplados a una misma entrada deben conectarse en serie.
7)Todosloscontactos N.A. acoplados a una misma entrada deben conectarse enparalelo.

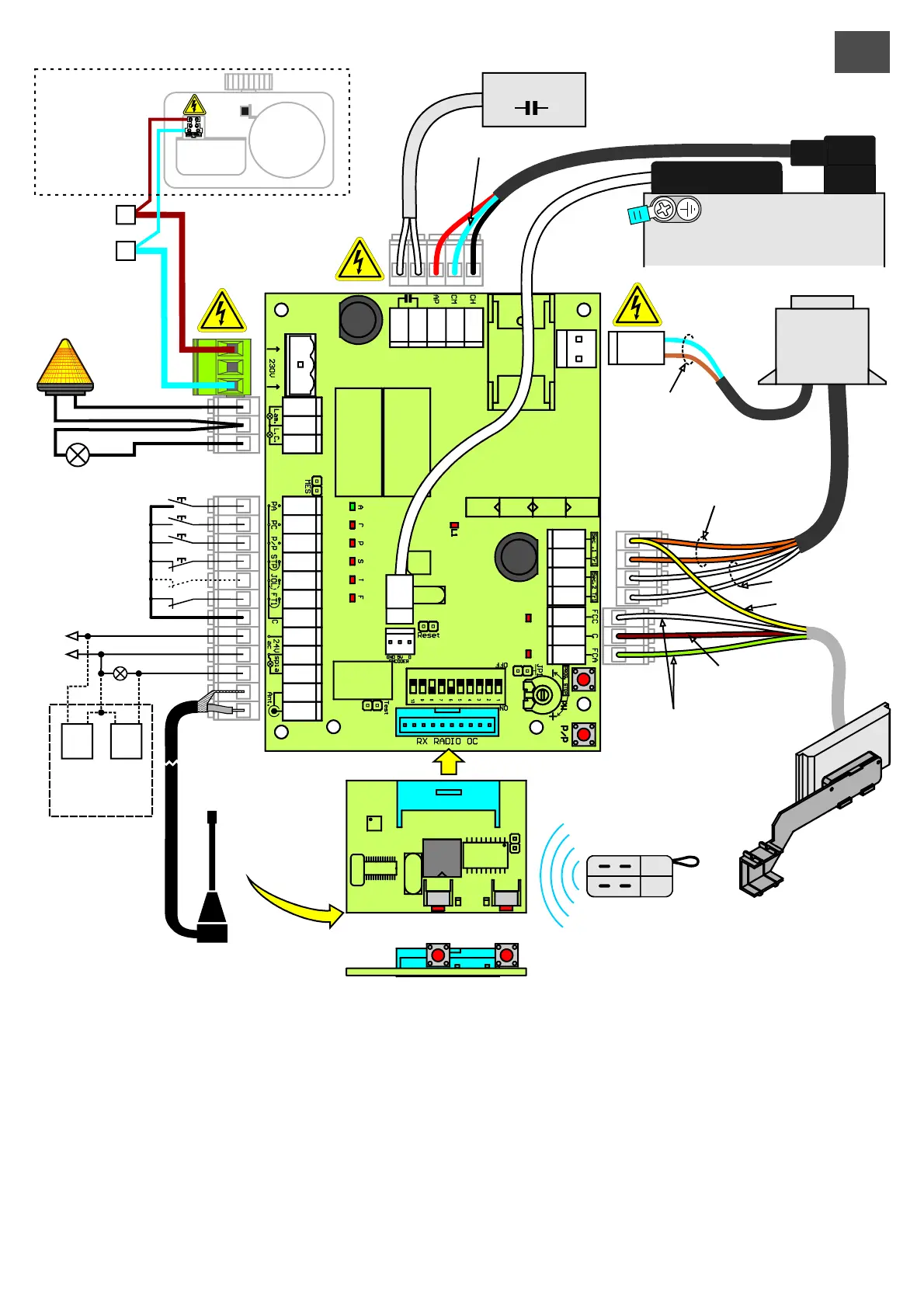

F6,3A
230V
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
27
28
29
30
31
F0,3A
24V
RECEPTOR mod. OC2
moteur
P1
(P/P)
P2
(PED)
MEMORIA
TRANSMISOR
Rx Tx
Sec. 24Vac (Naranja)
230V
Luz intermitente
Entrada
230V 50Hz
aliment.
230V
Luz interior
mando APERTURA
PROG.
STOP
P/P
mando CIERRA
mando Paso/Paso
mando PARADA
entrada JOLLY
Fotocellula FT1
común entrada
SPIA 24Vac CA
alimentación
fotocélulas
FOTO-TEST
Antena
Receptor
Com. Motore (Azul)
ENCODER
230V primaria
del transformador
Sec. 12Vac (Blanco)
24V (Amarillo)
Com. (Marrón)
FC(1) Verde
FC(2) Blanco
24Vac
EVO1200R
Fuse
F1A
N
L
Condensatore
FCC
Ap
Ch
P/P
Stop
Jolly
FT1
FCA
