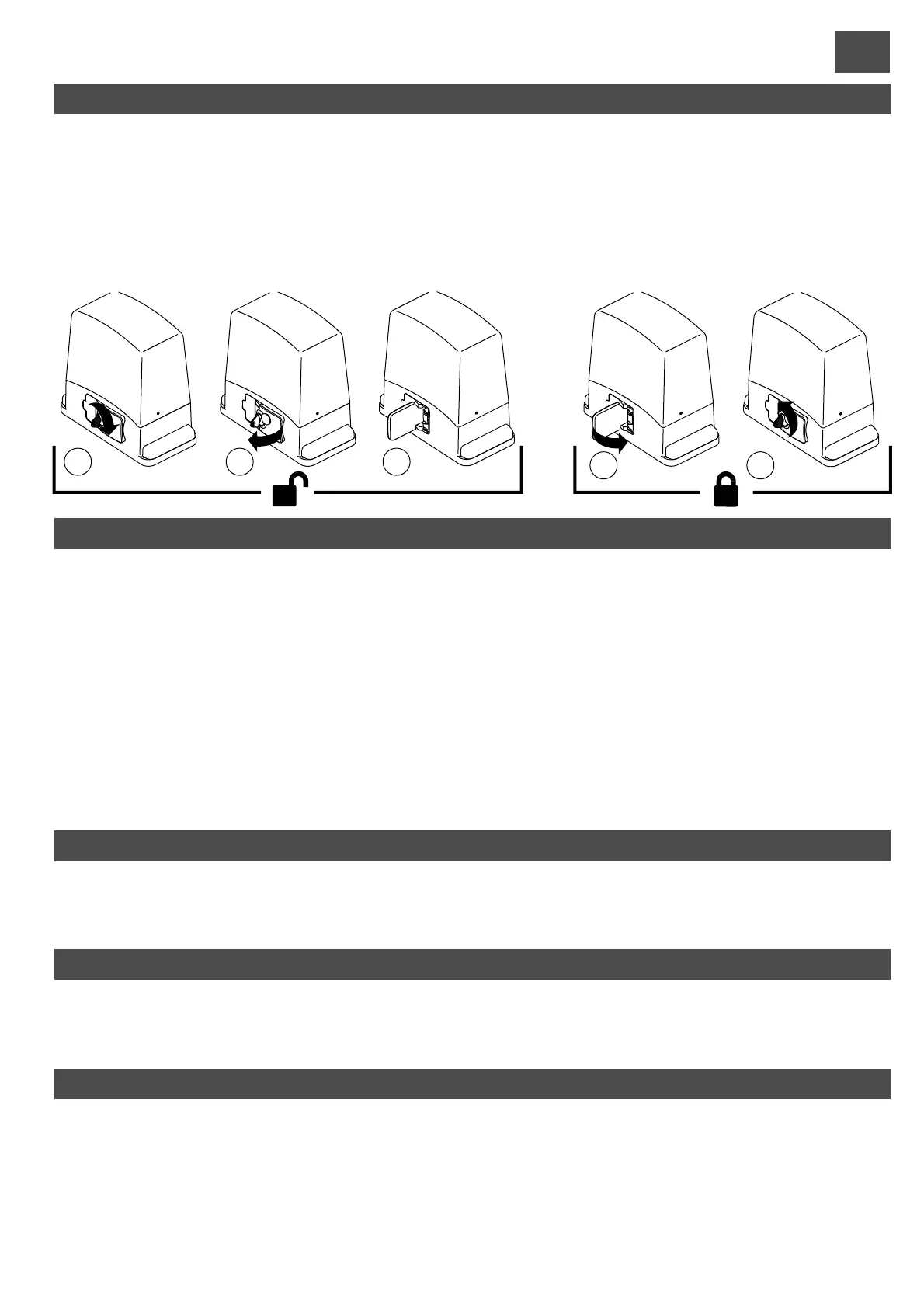

PROZEDUREN ZUR ENT- UND VERRIEGELUNG DES GETRIEBEMOTORS
Diese beiden Operationensind nur im Fall eines Defektes oder bei mangelnder Stromversorgung notwendig. Der Bediener oder das
verantwortliche Personal muss vom Installateur geschult werden, der eine Kopie dieserAnweisungen übergibt, die gemeinsam mit
demSchlüsselzur Entriegelungaufbewahrtwerden müssen.
1) Den Schlüssel einstecken und inUhrzeigerrichtungdrehen.2) Den Hebelum etwa 90° anziehen. 3) DerMotor
istentriegelt und der Flügel kannmanuell bewegt werden. Um den Flügel zu blockieren,ist nachfolgende Prozedur zu befolgen.
4) Den Hebel wieder verschließen. 5) Den Sicherheitsschlüssel gegen den Uhrzeigersinn drehen. Der
Getriebemotoristverriegelt und derFlügelkann sichnur elektrisch bewegen.
Bevor eine dieser Prozeduren durchgeführt wird, müssen Sie sich vergewissern, dass die Stromversorgung der gesamten
Automatisierunggetrenntist,auchwenn einStromausfallvorliegt.
ENTRIEGELUNG:
VERRIEGELUNG:
1 2 3
4 5
ELEKTRONISCHE STEUERUNG BESCHREIBUNG DER TEILE (Abb. I)
1) Klemmleiste zum Anschluss des Haupttransformators
2) T
3) Sicherung 24 V 0,3 A
4) Klemmleiste zum Anschluss des Sekundärtransformators
5) Klemmleiste zum Anschluss der Endschalter
6) Taste STOP/PROG für Programmierung und Stopp*
7) Taste Schrittbetrieb (P/P)
8) Trimmer zur Leistungsregelung des Antriebs
9) Jumper Jp1 (Ausschluss der Leistungsregelung des
Motors und des Softstarts)
10) Verbinder für Empfänger der Serie OC2
11) Dip-Switch für die verschiedenen Funktionen
12) Jumper TEST
13) Verbinder für Encoder
ransformators mod. RTRA230V10VACAB1
14) Klemmleiste für die Anschlüsse in 24V
Niederspannung
15) Reset der Steuerung. Das Kurzschließen der beiden
Pins für einen Augenblick ist wie das Aus- und
Einschalten der Spannungsversorgung)
16) Anzeige-LED der Eingänge an der Klemmleiste, LED
ein = Eingang geschlossen
17) LED Programmierung (L1)
18) Verbinder für das Modul Elektroschloss
19) Klemmleiste für die 230V Anschlüsse
20) Klemmleiste für den Eingang der Netzspannung
21) Liniensicherung 6,3 A
22) Klemmleiste zum Anschluss des Antriebs und des
Kondensators
* Diese Stopptaste ist keine Sicherheitsvorrichtung! Sie dient nur zur Durchführung von Tests bei der Installation.
ENCODER
Die Steuerung ist mit Eingang für Encoder ausgerüstet. Diese Vorrichtung ermöglicht ohne eine präzise Regulierung der
Torbewegung mit Gewährleistung derAntiquetsch-Sicherung im ganzen Torlauf. Bei der Programmierung des Torlaufs bestätigtdas
Blinken der LED L1, dass die Steuerung das Vorhandensein des Encoders wahrgenommen hat. Die fest leuchtende LED L1
bedeutetdagegen,dassdieSteuerungnicht mit Encoderfunktionieren wird.
EMPFÄNGER OC2
Die Funktionsweise und Programmierung des Empfängers der Serie OC2 sind in den Anweisungen angegeben, die sich im
Empfängerbefinden.
Bitte berücksichtigen, dass der Kanal 1 des Empfängers immer dem Befehl Schrittbetrieb (P/P) der Steuerung entspricht, wogegen
derKanal2 demBefehlGehflügel entspricht.
FOTO TEST
Damit der Fototest funktioniert, muß die Anlage zwei Stromversorgungslinien für die Fotozellen vorsehen, die erste angeschlossen
an die Klemmen 10 und 11, welche die Empfänger versorgt, und die zweite an die Klemmen 12 und 13, welche die Sender versorgt
(der Fototest muß mit dem Dip-Schalter Nr. 7 in Position ON befähigt werden). Die Zentrale kontrolliert die Leistungsfähigkeit der
Fotozellendurch Simulierungeines EingriffsbeijedemManöverbeginn. Falls allesin Ordnung ist, startet der MotorunddasManöver
beginnt. Wenn der Empfänger irgendein Problem hat, stoppt der Zyklus und wird durch kurzes Blinken der Kontrollampe Tor offen
signalisiert.
-DerFototest funktioniertauch mit der Fotozelle2 (EingangJolly).
- Mit dem befähigten Fototest und der Zentrale in Stand-By sind die Sender der Fotozellen nicht versorgt und der Eingang FT1 ist
offen (LED ausgeschaltet). Unter dieser Bedingung kann auch der Betrieb der Fotozellen durch Kurzschließen des Test-Jumpers
überprüftwerden(Detail 12 derAbb.1).
