Procedura obbligatoria in nuove installazioni, lo scopo è quello di far memorizzare alla centrale i tempi di manovra
e alcuni parametri utili per la rilevazione degli ostacoli.
Durante la fase di apprendimento si azionerà più volte il tasto P/P( part. 14 di fig 14), in alternativa si può usare il
comando P/P(morsetto 14, fig. 15) oppure il trasmettitore radio memorizzato sul primo canale del ricevitore.
Note importanti prima della programmazione:
- Alimentare la centrale e verificare il corretto funzionamento degli ingressi comando tramite i relativi Led (i contatti
N.C. devono avere il Led acceso, in contatti N.A. devono avere il Led spento).
- Posizionare i trimmer della potenza al centro per avere una sensibilità all’ostacolo media.
- Liberare la zona di movimento della porta.
NOTE SULLA PROGRAMMAZIONE DEI TEMPI DI LAVORO E PAUSA
PROGRAMMAZIONE DEI TEMPI
Una volta installata la guida e motore per sezionale come riportato nel manuale d’istruzione ZEN, procedere come segue:
1) Sbloccare la slitta e chiudere la porta. Posizionare il fermo in chiusura in appoggio sulla slitta. Quindi, avvitare
energicamente il grano - FIG.1/1A.
2)
Sbloccare la slitta e aprire la porta fino al punto desiderato. Posizionare il fermo in apertura in appoggio sulla slitta.
Quindi,
avvitare energicamente il grano – FIG. 2/2A.
3) Riagganciare la slitta e posizionarsi con la porta a circa metà corsa.
4) Dare alimentazione e procedere con l’autoapprendimento della corsa come sotto riportato.

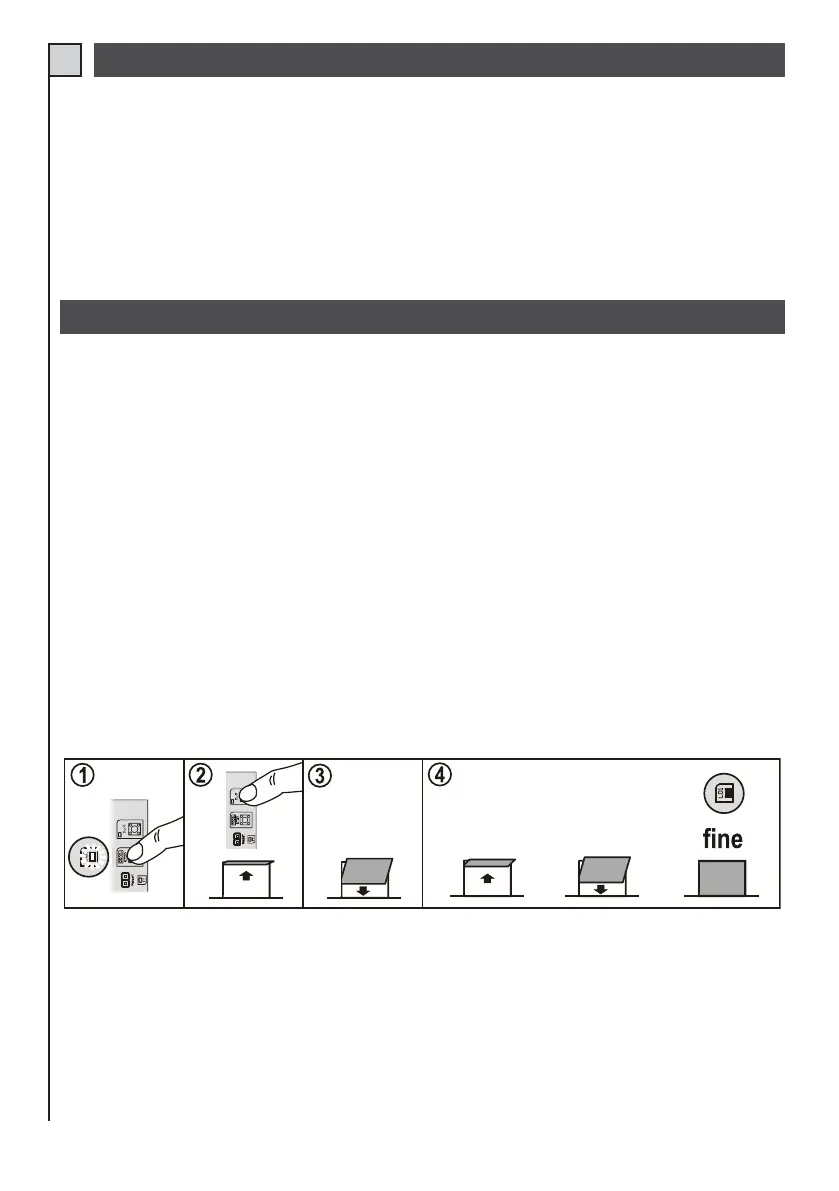

Autoapprendimento ZEN con fermo apertura e chiusura
Programmazione standard - Tutti i Dip in posizione OFF
1) tenere premuto pulsante STOP/PROG finché il led LD1 si accende, 5 sec circa.
2) premere pulsante PP, il motore apre e raggiunge il fermo – FIG.2A.
3) il motore richiude automaticamente e raggiunge il fermo in chiusura – FIG.1A.
4) il motore esegue un ciclo completo (apertura e chiusura) di prova
NOTA: Se dopo l’autoapprendimento si portano i DIP 6 e 9 in ON, il tempo di pausa avrà un default di 30sec. e il rallentamento
in chiusura avrà un valore impostato da Telcoma.
