19
F
CARACTÉRISTIQUES TECHNIQUES ZEN 60 ZEN 100
Alimentation moteur 24 Vdc 24 Vdc
Surface max. porte 9 m
2
12 m
2
Temps d’ouverture 20 sec 20 sec
Courant max. absorbé (à 230 Vca) 0.5 A 0.5 A
Courant max. absorbé moteur (24 V) 5 A 5 A
Température de fonctionnement -10 +70°C -10 +70°C
Indice de protection IP 30 IP 30
Logique de commande incorporée Z124 Z124
Course utile 2842 mm* 2842 mm*
Poussée max. 600 N 1000 N
Encodeur Oui Oui
Longueur rail 3200 mm** 3200 mm**
Chargeur de batterie option option
Éclairage automatique 10W Halogène 10W Halogène
Intermittence travail 80% 80%
* avec option ZENGB4: 3902 mm
** avec option ZENGB4: 4240 mm max
CONTRÔLES PRÉLIMINAIRES
Avant de passer à l’installation nous conseillons d’effectuer les vérifications et/ou opérations qui suivent.
1) Lire attentivement les instructions, en respectant l’ordre des phases de montage.
2) L’appareil ne doit pas être actionné dans des endroits où se trouvent des gaz/liquides inflammables.
3) La structure de la porte (sectionnelle/basculante) doit être solide et appropriée.
4) Le mouvement de la porte durant toute la course doit se faire sans points de frottements ni vibrations.
5) La porte doit s’ouvrir et se fermer exclusivement avec la force de traction/poussée (sans mouvements de
basculement ou rotation).
6) Éliminer le verrou de blocage de la porte en fermeture.

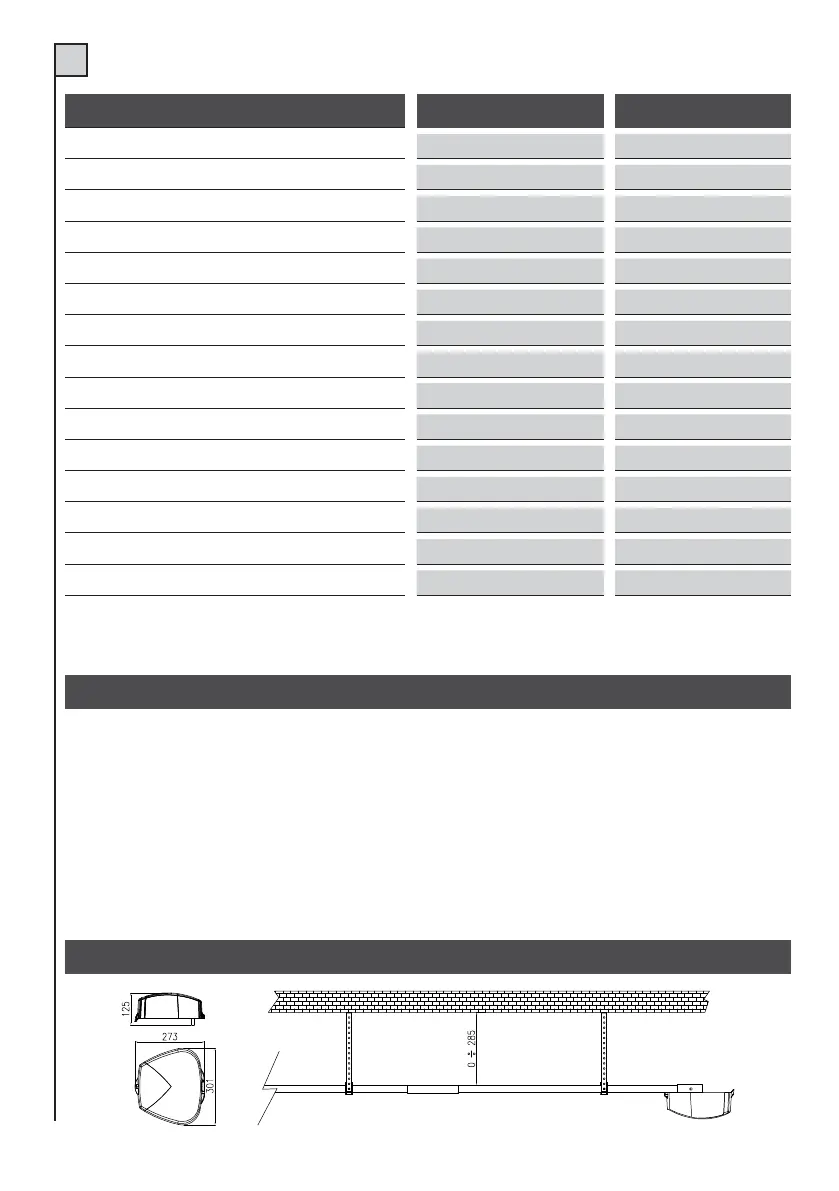

ENCOMBREMENTS
Fig. 17
