INSTALACIÓN
SECCIONAL: fije la guía de transmisión en el centro de la puerta seccional, directamente sobre el tubo del
muelle, utilizando tacos y tornillos adecuados. Se aconseja instalar la guía a unos 40 mm por encima del paso
del portón seccional (figs. 7 y 8). Nivele la guía y bloquéela con los soportes de la guía y con los estribos
suministrados (fig.9). Fije con tornillos adecuados el estribo “unión hoja” al extremo más alto del portón. Conecte
el estribo y el brazo de transmisión (fig.10).

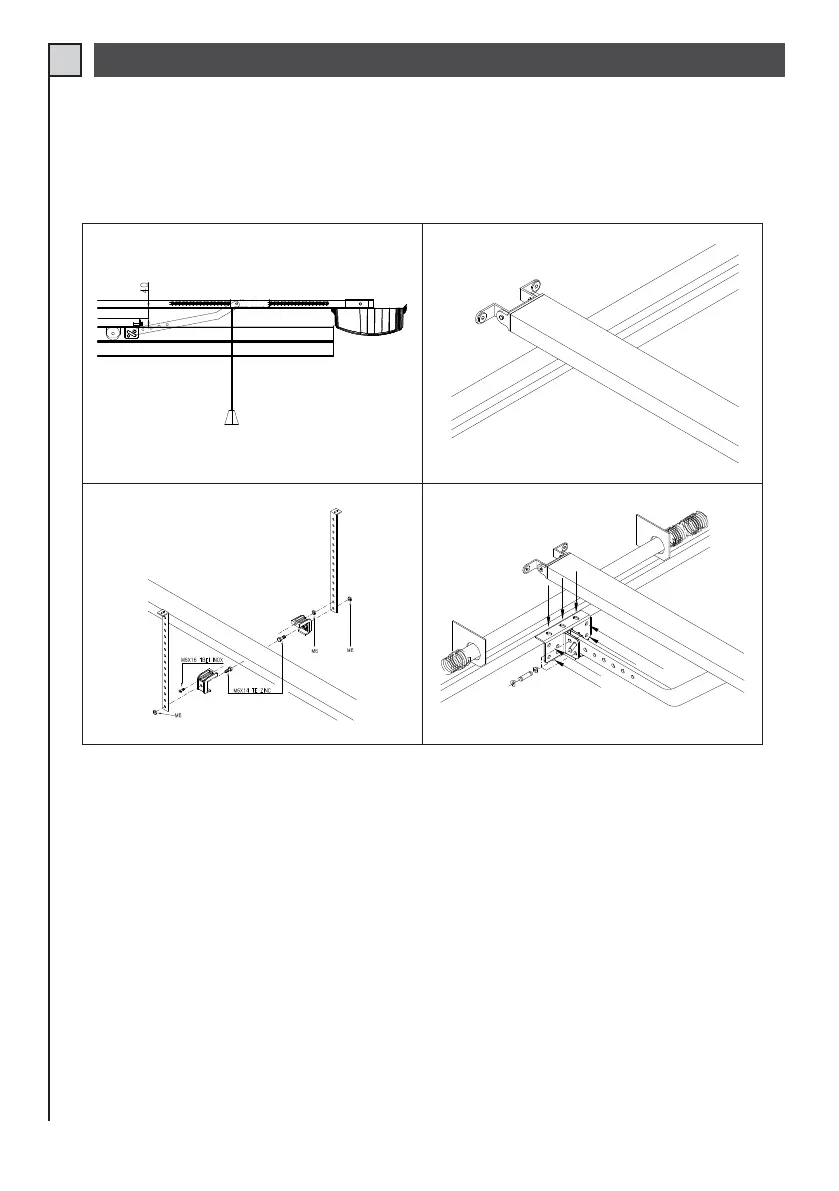

Fig. 7 Fig. 8
Fig. 9 Fig. 10
BASCULANTE DE MUELLE: fije la guía de transmisión en el centro de la puerta basculante, sobre el marco,
utilizando tacos y tornillos adecuados.
Se aconseja instalar la guía a unos 40 mm sobre el paso del portón (como en la seccional). Nivele la guía y
bloquéela con los soportes de la guía y con los estribos suministrados (fig. 9). Fije con tornillos adecuados el
estribo “unión hoja” al extremo más alto del portón. Conecte el estribo y el brazo de transmisión (fig. 10).
BASCULANTE CON CONTRAPESOS: se aconseja fijar el brazo adaptador cód. BO en el centro de la puerta
basculante sobre el travesaño más alto y el extremo opuesto sobre uno de los travesaños horizontales. Está
permitido un ligero desplazamiento para fijar en el costado la manija (fig.11). Fije la guía de transmisión a unos
20÷50 mm del punto máximo de apertura de la puerta (fig. 12) utilizando tacos y tornillos adecuados. Nivele la guía
y bloquéela con los soportes de la guía y con los estribos suministrados (fig.9). Empalme el brazo de transmisión
con el extremo del brazo adaptador por medio de al menos dos tornillos con tuercas (no suministrados).
