INSTALLAZIONE
SEZIONALE: fissare la guida di trasmissione al centro della porta sezionale, direttamente sopra il palo molla
usando dei tasselli e viti adeguati. Consigliamo l’installazione della guida, circa a 40mm sopra il passaggio del
portone sezionale (fig. 7 e 8). Livellare la guida e bloccarla con i supporti guida e relative staffe (fig.9). Fissare
con delle viti adeguate la staffa attacco anta all’estremità più alta del portone. Collegare quindi staffa e braccio di
trasmissione (fig.10).

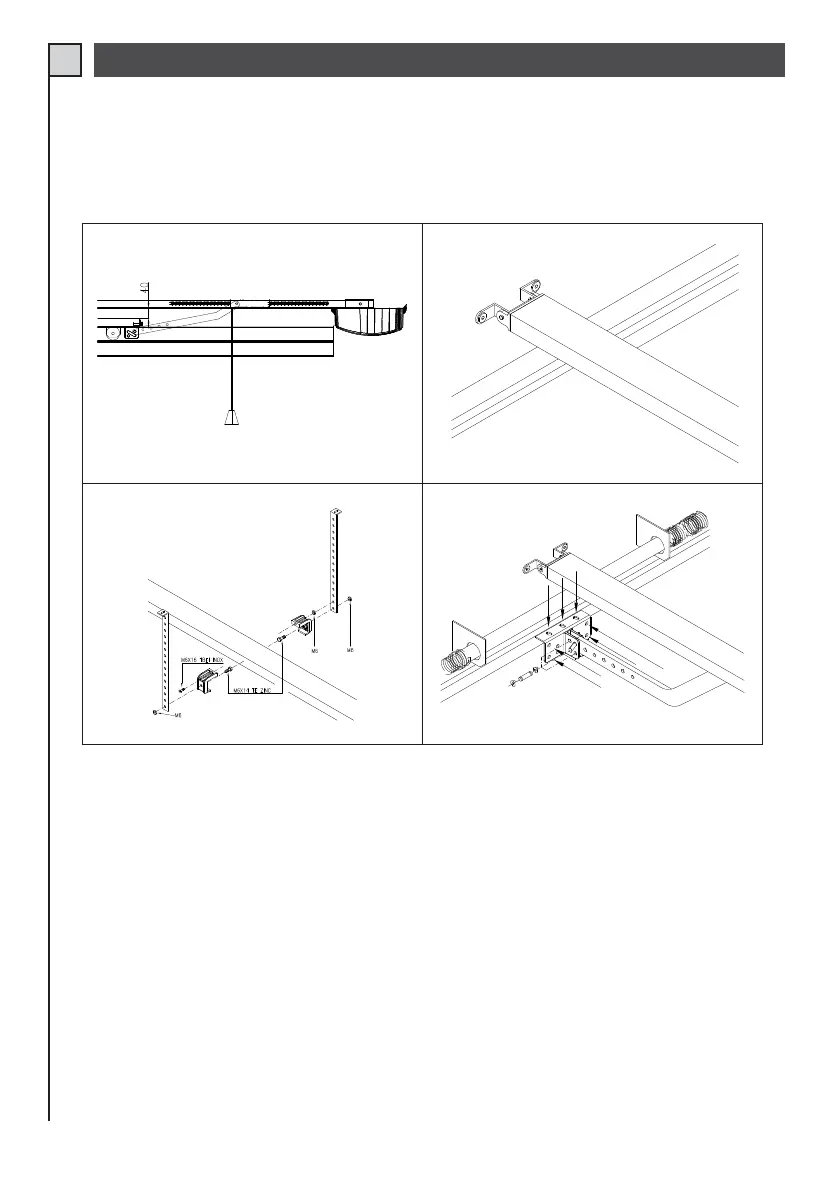

Fig. 7 Fig. 8
Fig. 9 Fig. 10
BASCULANTE A MOLLE: fissare la guida di trasmissione al centro della porta basculante, sopra lo stipite,
usando dei tasselli e viti adeguati. Consigliamo l’installazione della guida, circa a 40mm sopra il passaggio del
portone (come sezionale). Livellare la guida e bloccarla con i supporti guida e relative staffe in dotazione (fig. 9).
Fissare con delle viti adeguate la staffa “attacco anta” all’estremità più alta del portone. Collegare quindi staffa e
braccio di trasmissione (fig. 10).
BASCULANTE A CONTRAPPESI: consigliamo di fissare il braccio adattatore cod: BO al centro della porta
basculante sul passante più alto e l’estremità opposta su uno dei passanti orizzontali. E’ consentito un leggero
scostamento per il fissaggio a lato della maniglia (fig.11). Fissare la guida di trasmissione, circa a 20 ÷ 50 mm
dal punto massimo in apertura della porta (fig.12) usando dei tasselli e viti adeguati. Livellare la guida e bloccarla
con i supporti guida e relative staffe (fig.9). Unire il braccio di trasmissione con l’estremità del braccio adattatore
mediante almeno due viti e rispettivi dadi (non forniti).
