D

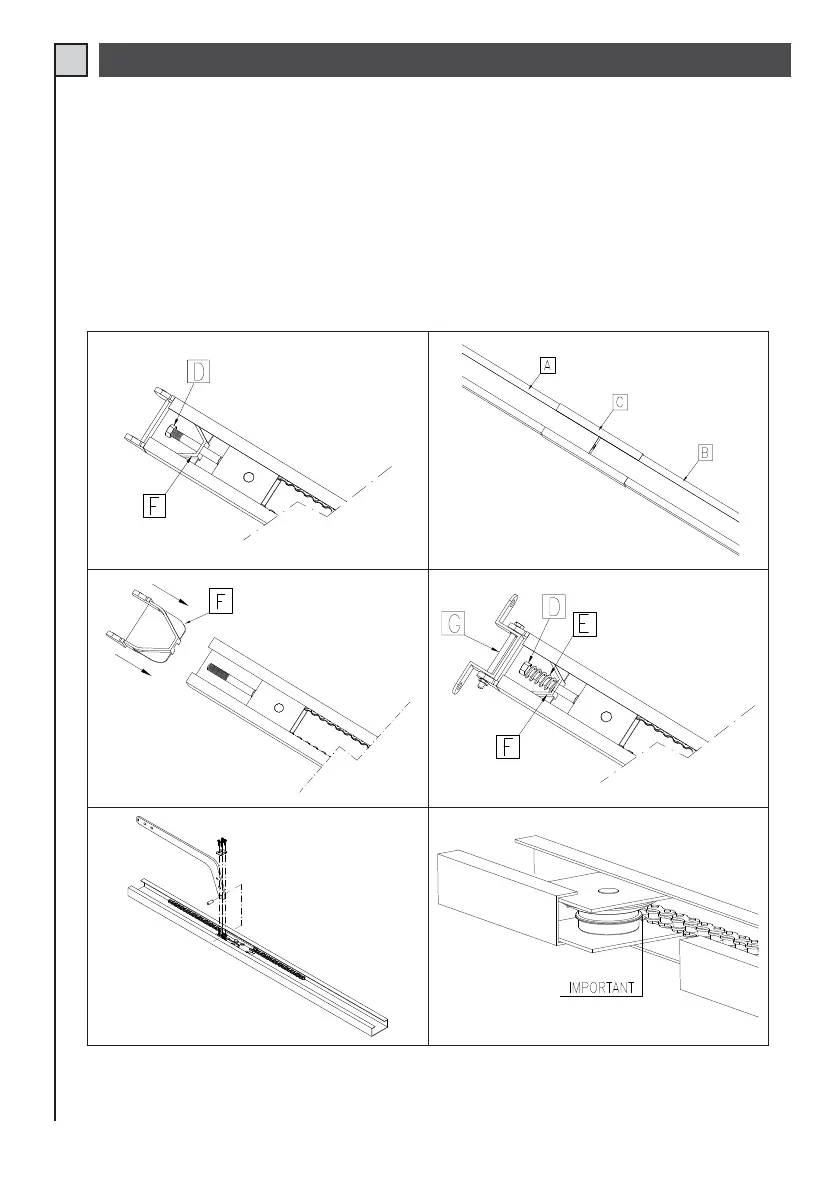

MONTAGE DER FÜHRUNG
Falls Sie über modulare Profile L. 1060 mm oder 1600 mm verfügen, die Führung wie folgend zusammenbauen.
- Einen für die gesamte Führung genügend großen Freiraum vorbereiten
- Die Mutter D lockern Vorgelegehalterung F ziehen (Abb. 2)
- Die mit Kette/Riemen zusammengebauten Führungen so drehen, dass sie ein einziges Profil bilden.
- Die Führungen A-B mit dem Verbindungsprofil C vereinen (Abb. 3).
- Das Detail F in die Führung stecken (Abb. 4)
- Die Feder E einfügen und mit ihrer Mutter D blockieren. Dann das Detail G mit Schraube und M8 Mutter
montieren (Abb. 5)
- Den Schlepparm montieren (Abb. 6).
- Die Mutter D festschrauben, so dass die Kette (der Riemen) gespannt wird.
Abb. 2 Abb. 3
Abb. 4 Abb. 5
Abb. 6 Abb. 6A
Achtung! Nachdem die Automation installiert ist, muss die korrekte Spannung der Kette (des Riemens) überprüft
werden, ATT. abb.6A. Die Mutter D betätigen, falls die Kette bei geschlossenem Tor locker sein sollte.
