Telcoma ZEN 100E - Page 85

85
NL

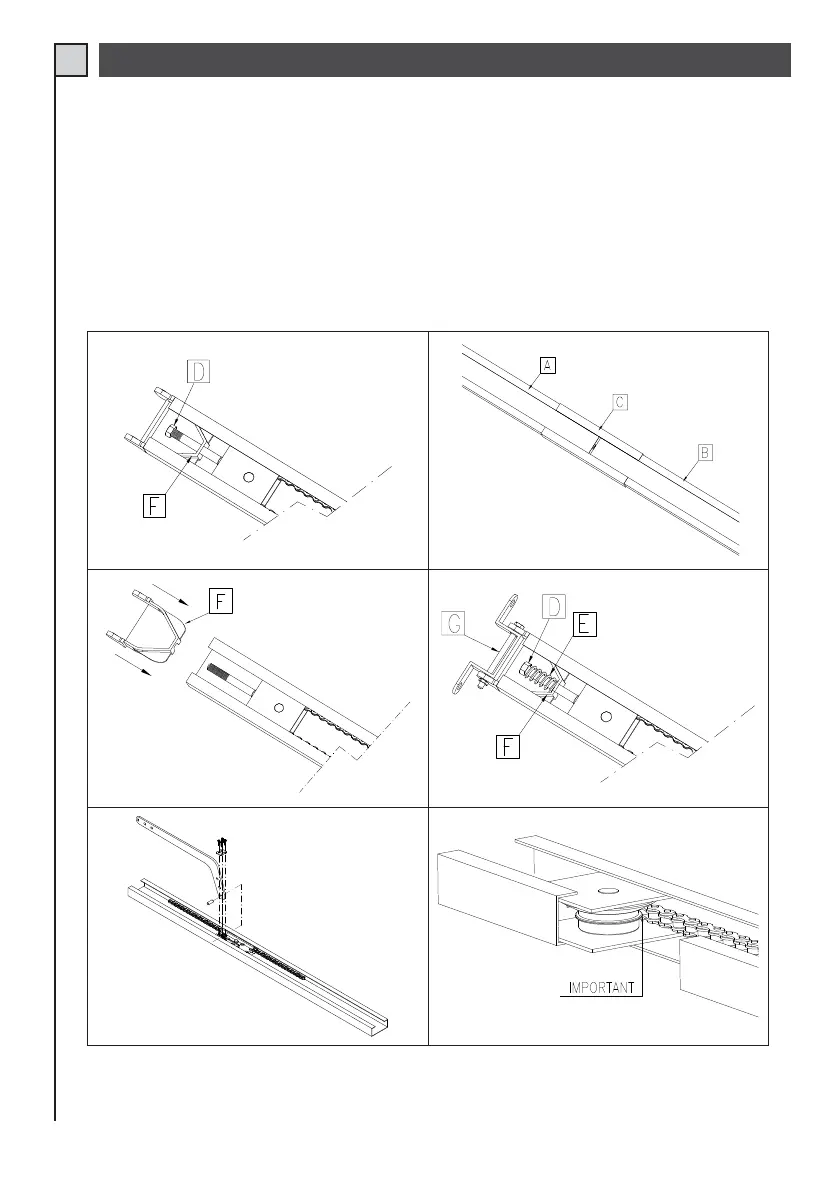

MONTAGE TRANSMISSIEGELEIDER
Indien u in het bezit bent van modulaire profielen van 1060mm of van 1600mm, assembleert u de geleider zoals
aangegeven staat in de procedure.
- Zoek een plaats waar de geleider helemaal kan worden uitgelegd.
- Draai de moer D los terugloopsteun F (afb.2) weg.
- Draai de geassembleerde geleiders met ketting/riem tot er één enkel profiel wordt gevormd.
- Sluit de geleiders A-B met behulp van het koppelprofiel C (afb. 3) aan.
- Breng het onderdeel F in de geleider (afb. 4).
- Breng de veer E aan en zet die met de daarvoor bestemde moer D vast. Monteer daarna het onderdeel G met schroef en moer M8 (afb. 5).
- Monteer de trekarm (afb. 6).
- Draai de moer D zodanig aan dat de ketting (riem) in tractie komt.
Afb. 2 Afb. 3
Afb. 4 Afb. 5
Afb. 6 Afb. 6A
Let op! Na afloop van de installering van de automatisering dient u te controleren of de ketting of riem goed
aangespannen is, ATT. abf.6A. Draai aan moer D indien de ketting bij gesloten deur niet gespannen blijkt te zijn.
