Anleitung Montage Edelstahl-Standsäulen
Standsäulen bestücken
D

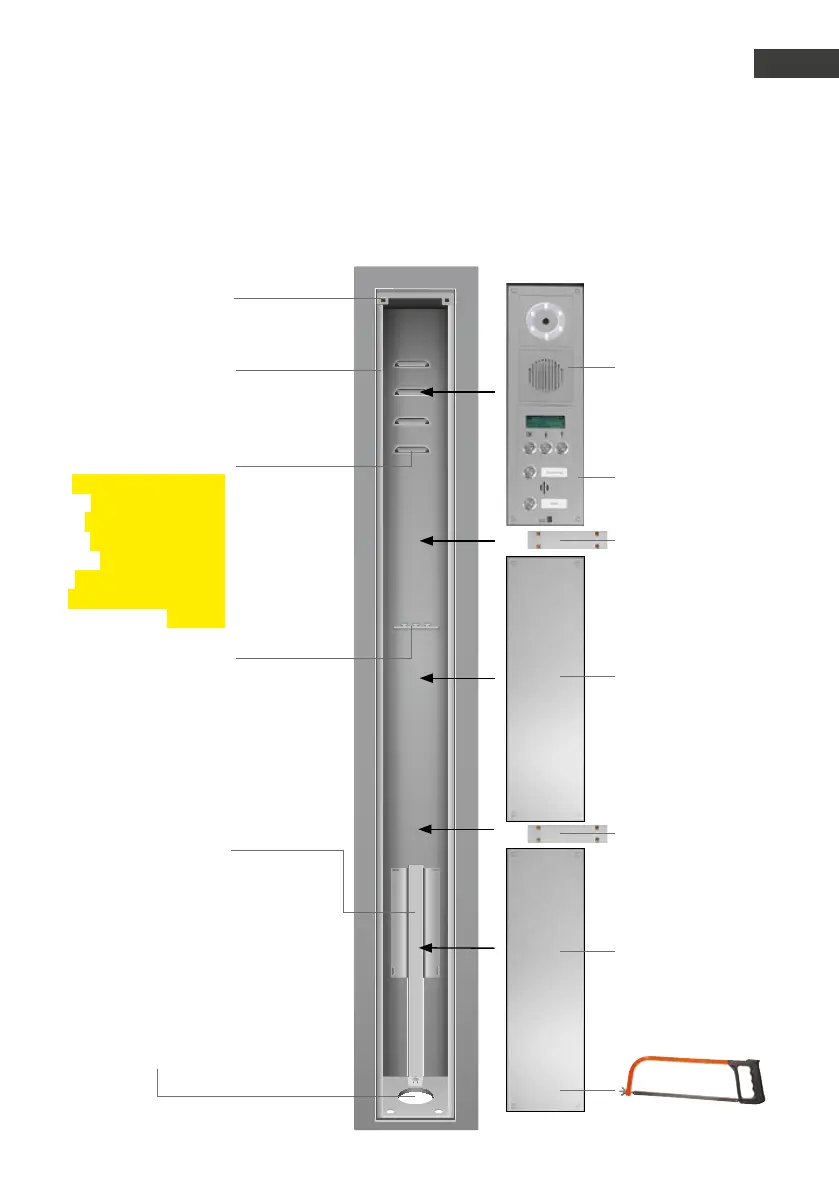

3. stAndsäulen bestücKen
Behnke Türstation,
 mm Breite
(Beispiel Serie )
Frontrahmen
Klemmblech 
*
Abdeckblende
mit Anfasung oben
Klemmblech 
*
Abdeckblende ohne
Anfasung je nach
Bedarf kürzen, untere
Kante ist nicht im Sicht-
bereich
Klemmblech 
(fest integriert
*)
Lüftungsschlitze
Beide Lüftungsschlitz-
bereiche im oberen
und unteren Bereich
der Edelstahlstand-
säule dürfen nicht
verschlossen werden!
Gefahr von Kondensat-
bildung.
Befestigungschiene
zur Leitungsbefes-
tigung. Leitung mit
Kabelbinder (nicht im
Lieferumfang enthal-
ten) befestigen
Auflageblech für
Türstationen, Module
und Abdeckblenden
Montageblech zum
befestigen einer Basi-
selektronik -
oder Fremdprodukten
(für Fremdprodukten
keine Schraubbefesti-
gung vorgesehen)
Kabelzuführung von
unten durch den Fuß
der Säule
(Prüfen Sie vor Montagebeginn ob alle benötigten Montageteile in ausreichender Anzahl zur korrekten
Montage der Säule vorhanden sind. Nicht alle Teile sind im Lieferumfang der Standsäule enthalten)
* mit Kastenmuttern M  bestückt
