Anleitung Montage Edelstahl-Standsäulen
Montageanleitung
D
2.
montAgeAnleitung

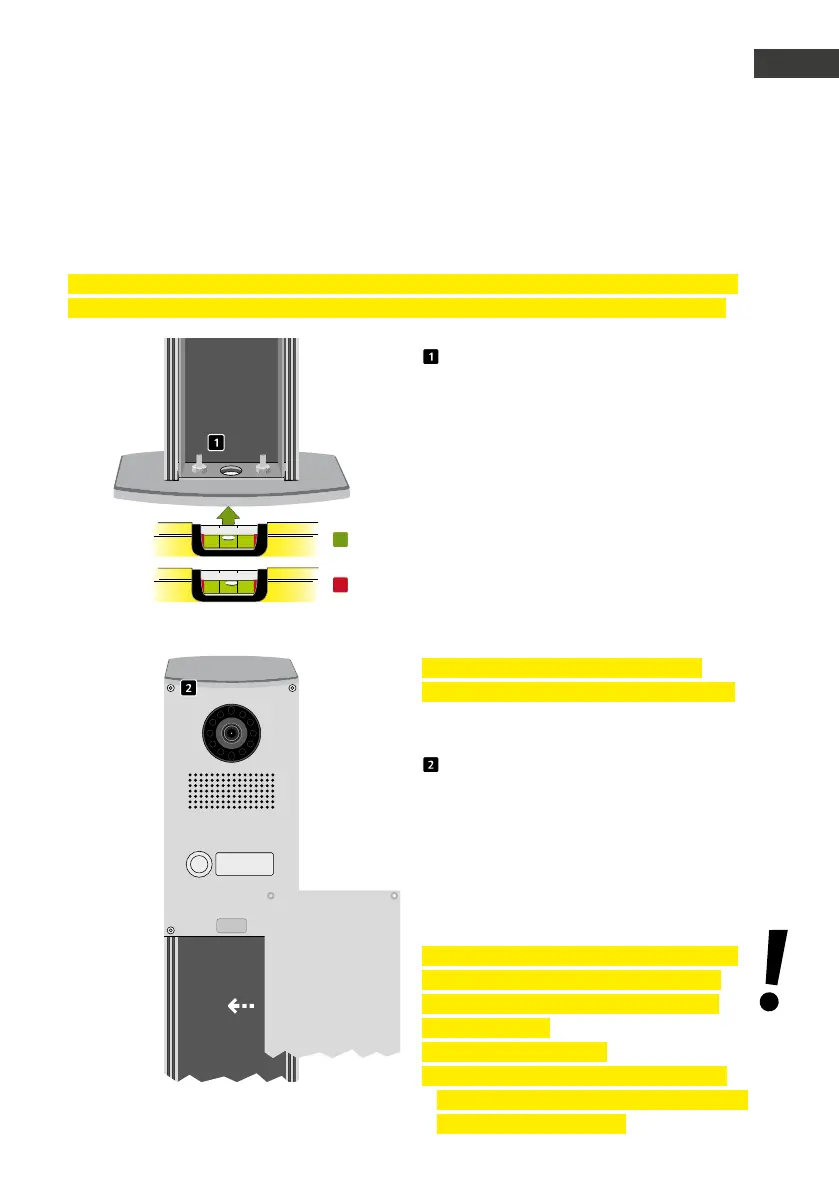

2.1. Standsäule Serie 5
Nach dem Auspacken der Serie Säule,
die vormontierte Abschlussblende ausbauen.
Dazu die drei Sicherungsstreifen und gegebe-
nenfalls die Schutzfolie*
der Abschlussblende
entfernen. Führen Sie die Anschlussleitungen
durch den Säulenfuß, bevor Sie die Standsäule
auf dem Fundament verschrauben. Befestigen
Sie die Standsäule Serie mit Sechskantwurzel-
schrauben und Dübel, Schwerlastankern oder
Stehbolzen im Betonfundament (s. Kapitel „.
Fundamentplan“ auf Seite ). Wir empfeh-
len hierzu Schrauben etc. mit mm Durchmes-
ser und einer Länge von min. mm.
Wichtig: Hierzu die Anzugsdrehmoment-
angaben des Schraubenherstellers beachten.
Hinweis: Das Befestigungsmaterial ist nicht im
Lieferumfang enthalten.
Gerät der Serie mit der Infrastruktur verbin-
den (siehe beiliegende Bedienungsanleitung
der Türstation Serie ) und am oberen Ende der
Säule einbauen. Funktion der Türstation testen.
Abschlussblende in die Serie Standsäule ein-
setzen und mit den mitgelieferten Schrauben*
( Stück, M x mm) befestigen.
Für Säulen -, -, -, -, -, -
Bitte vergewissern Sie sich vor der Montage, dass die Säule und die einzusetzende Türstation der
Serie einander entsprechen (die Abdeckblende der Säule variiert je nach Höhe der Türstation).
* Erfolgt der Einbau nicht plan auf dem Beton-
fundament, kann dies zu einem Verzug des
Säulenkorpus und damit zu Problemen der
Dichtigkeit führen.
*
Abhängig vom Säulentyp
*
Achtung: Schrauben vorsichtig eindrehen!
Der Gewindekanal im Profil der Serie Stand-
säule ist selbstschneidend.
*
