Notice adaptateur réseau sécurisé / adaptateur portier sécurisé
Raccordement
F

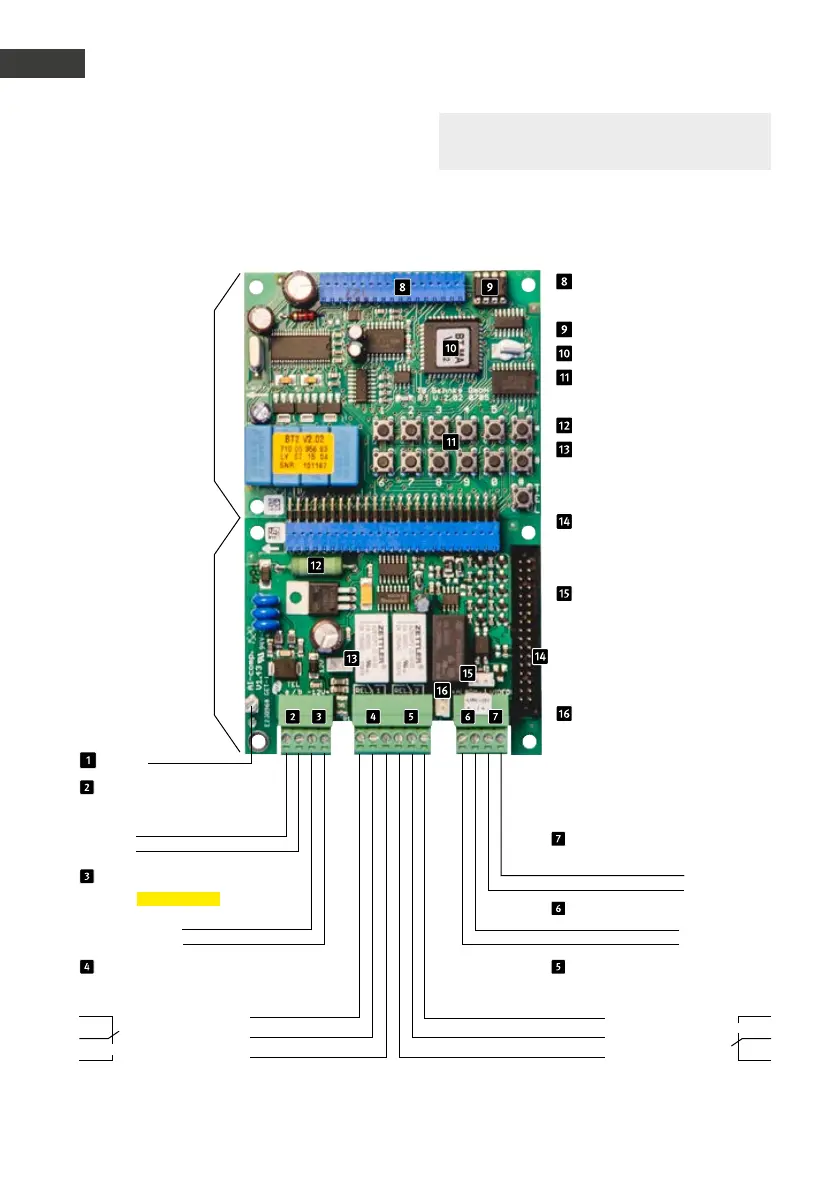

3.1. Répartition des connexions
Électronique compacte 20-0001/-0002/-0010
*
/-0013/-0014/-0014/-0016/-0041/-0043
Raccordement pour
cartes supplémentaires
EEprom
Processeur master
Clavier de configuration
interne
Résistance chauffante
Connecteur pour l'éclairage
(nécessaire uniquement pour
les modules avec éclairage)
Câble plat ruban pour le rac-
cordement des modules avec
touches, HP, microphone, etc.
Entrée d'alarme uniquement
pour la connexion d'une
caméra grand angle IP
Behnke avec fonctionnalité
appli
Relais 2 uniquement pour
la connexion d'une caméra
grand angle IP Behnke avec
fonctionnalité appli
Circuit central
Platine de
raccordement
terre
Ligne téléphonique
Raccordement principal analogique ou
extension d'un système téléphonique
Sortie vidéo
câblé avec un seul module avec caméra
Fil a
Signal vidéo
Fil b
prise de terre vidéo
= 12 - 15 V +
= 6 - 24 V +
Alimentation supplémentaire:
Tension à potentiel isolé
par ex. bloc d'alimentation prise Behnke
Entrée alarme
–
–
+
+
Relais 1
Puissance de commutation du relais:
60 VA/24 W max. 0,5 A 120 V~ ou 1A 24V=
Relais 2
Puissance de commutation des relais :
max. 60 VA 24 W 0,5 A 120 V~ ou 1A 24 V=
Contact de repos Contact de travail
Contact de commande Contact de commande
Contact de travail Contact de repos
Remarque: vous trouverez d'autres menus
configuration à la page 118.
* Connecteur non amovible pour 20-0010
