Notice adaptateur réseau sécurisé / adaptateur portier sécurisé
Raccordement
F
Remarque: vous trouverez d'autre menus de
configuration à la page 118.
6 - 24 V =
Entrée alarme
–
+
Relais 2
Puissance de commutation des relais :
max. 60 VA 24 W 0,5 A 120 V~ ou 1A 24 V=
Contact de travail
Contact de commande
Contact de repos

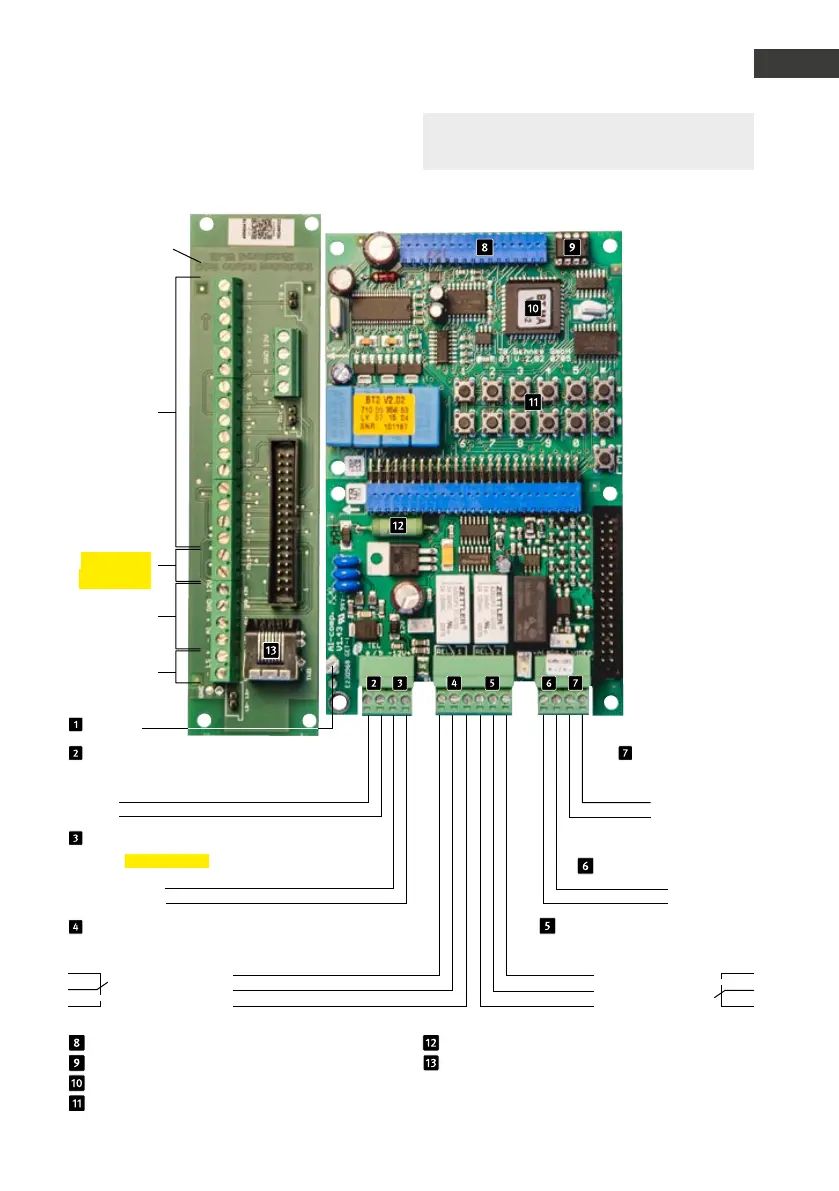

Électronique universelle 20-0005
Connexion pour cartes supplémentaires
EEprom
Processeur master
Clavier de configuration interne
Sous-carte *
Équipement
d’installation
adéquat pour
l’adaptation des
haut-parleurs,
microphones et
touches au niveau
de la porte:
Boîtier de jonction
20-9251
Bornes
Touches 1 à 8
Touches à poten-
tiel libre, max.
25 m
Longueur de câble
(p. page 97)
(menu configura-
tion 21 à 28)
Microphone
(attention à
la polarité !)
non occupé
Haut-parleur
Résistance chauffante
Prise de raccordement pour bloc sélecteur de
clavier max 25 m de câble de raccordement
20-9308 (3 m)
terre
Ligne téléphonique
Raccordement principal analogique ou
extension d'un système téléphonique
Fil a
Fil b
12 - 15 V =
Alimentation supplémentaire:
Tension à potentiel isolé
par ex. bloc d'alimentation Behnke
–
+
Relais 1
Puissance de commutation du relais:
60 VA/24 W max. 0,5 A 120 V~ ou 1A 24V=
Contact de repos
Contact de commande
Contact de travail
Sortie vidéo
uniquement disponible
avec un module caméra
Signal vidéo
Vidéoprise de terre
