Telecom Behnke 20 Series User Manual

108 www.behnke-online.fr

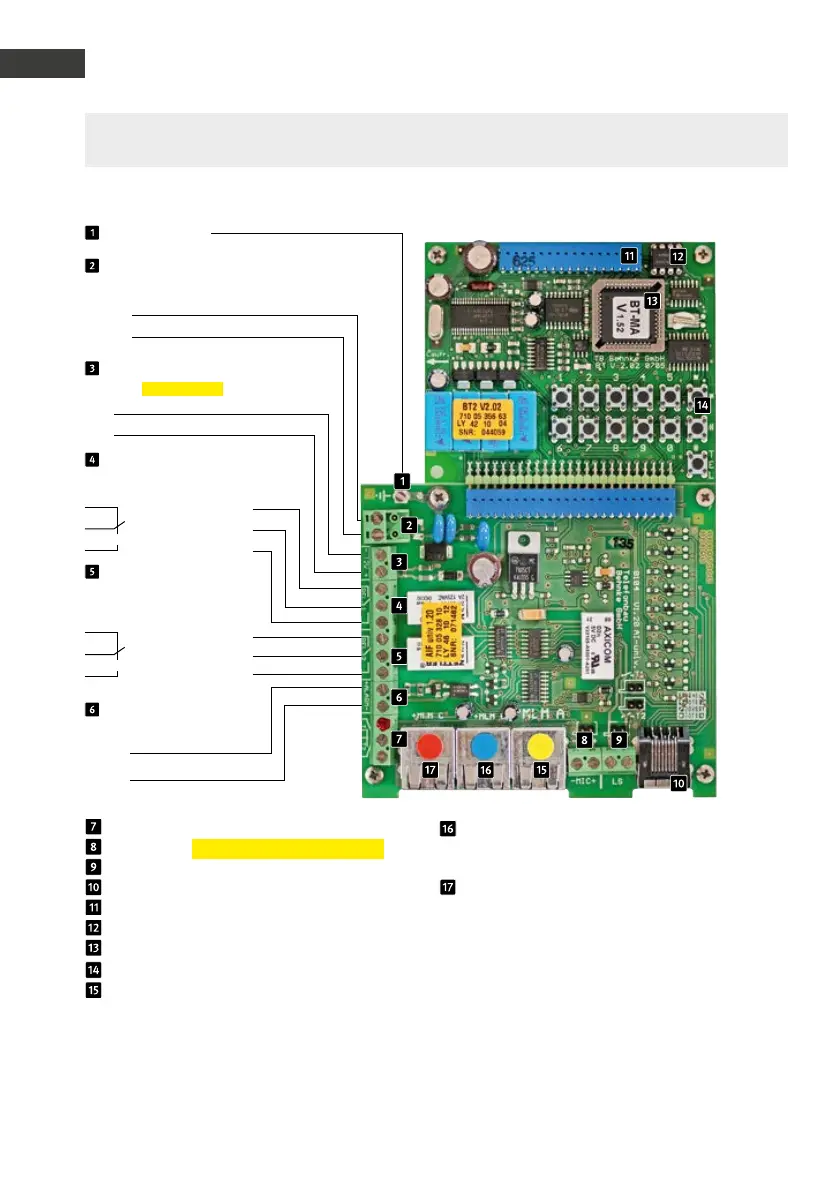

Notice adaptateur réseau sécurisé / adaptateur portier sécurisé
Raccordement
F
Mise à la terre
Ligne téléphonique
Ligne principale analogique ou poste annexe
d'une installation téléphonique
Fil a
Fil b
12 V - 15 V=
6 - 24 V =
Alimentation supplémentaire
Tension à potentiel librepar ex.
bloc d'alimentation enchable Behnke
Entrée alarme
tension à potentiel isolé, par ex.
bloc d'alimentation Behnke
–
–
+
+
Relais 1
Puissance de commutation du relais:
60 VA/24 W max. 0,5 A 120 V~ ou 1A 24V=
Relais 2
Puissance de commutation du
relais:60 VA/24 W max.:
24 W 0,5 A 120 V~ ou 1A 24V=
Contact repos
Contact de commande
Contact de travail
Touche 2 (contact à potentiel isolé)
Microphone (tenir compte de la polarité)
Haut-parleur
Clavier
Connexion pour cartes supplémentaires
EEprom
Processeur master
Clavier de configuration interne
Module HP-Micro A (Module HP-Micro
principal) - Module Haut-Parleur Microphone
(menu configuration 22 / touche 2)
Électronique universelle 20-0006/-0018/-0026 (jusqu’au 4ème trimestre 2018)
Module HP-Micro B (Module HP-Micro sup-
plémentaire) - Module Haut-Parleur Micro-
phone (menu configuration 23 / touche 3)
Module HP-Micro C (Module HP-Micro sup-
plémentaire) - Module Haut-Parleur Micro-
phone (menu configuration 24 / touche 4)
Remarque: lorsque plusieurs modules HP-Micro sont connectés, la distance maximale entre le module HP-Micro et l'électronique de
base est réduite : 1 module HP-Micro = 25m / 2 modules HP-Micro = 12,5m chacun / 3 modules HP-Micros = 8,5m chacun
Équipement d’installation pour l’adaptation de haut-parleurs, microphones et touches au niveau de la porte: Boîtier de jonction
20-9208 ou câble de raccordement 20-9309
Contact repos
Contact de commande
Contact de travail
Configuration des numéros d’appel
Jaune : Menu configuration 22
Bleu : Menu de configuration 23
Rouge: Menu de configuration 24
Remarque: veuillez comparer vos cartes de connexion de l'appareil livré / Rep-Kit avec les cartes
de connexion sur la photo. Vous trouverez d'autre menus de configuration à la page 118.
