Anleitung Behnke SIP 2.0
D
Montage
13www.behnke-online.de
Elektronikbox
Modulgehäuse

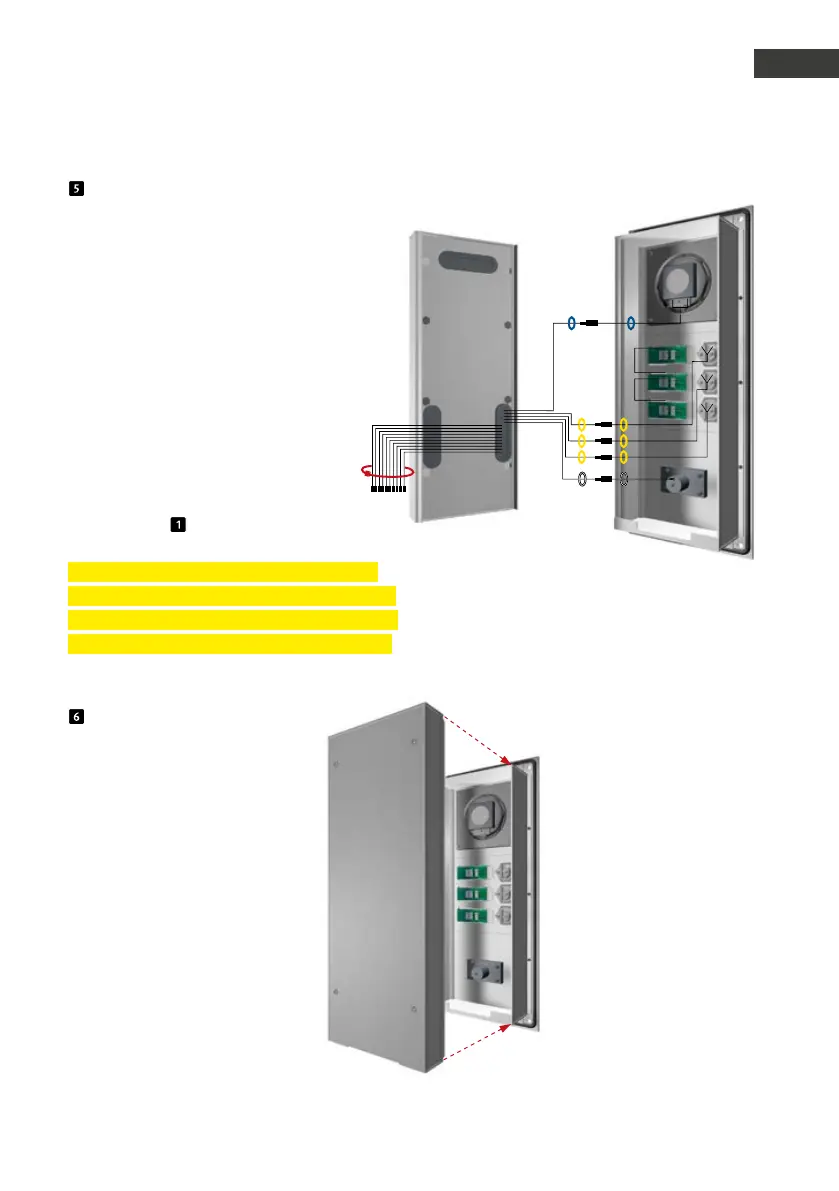

Verbinden der Flachbandanschlussleitung
mit den Einbaumodulen (Lautsprecher, Mikro-
fon, Tasten etc.)
T
T
T
T1
T2
T3
Steckerbelegung Anschlussleitung
Serie 20, 30, 50:
LP (Blau)
▸
Lautsprecher
Mik (Weiß)
▸
Mikrofon
T1 bis T8 (Gelb)
▸
Taste 1 bis 8
12-poliger Stecker
▸
Tastwahlblock
HPI Kontakt (Weiß)
▸
Beschriftungsfeld
(s. auch Punkt )
Hinweis: Verbinden Sie die vorhandene Kom-
ponenten mit der Flachbandleitung. Binden Sie
die nicht benötigten Leitungen mit einem Kabel-
binder zusammen (Stecker zeigen nach unten).
Klipsen Sie die Elektronikbox
wieder auf das Modulgehäuse auf.
