Composants
Manuel Behnke SIP 2.0
8.
coMposants

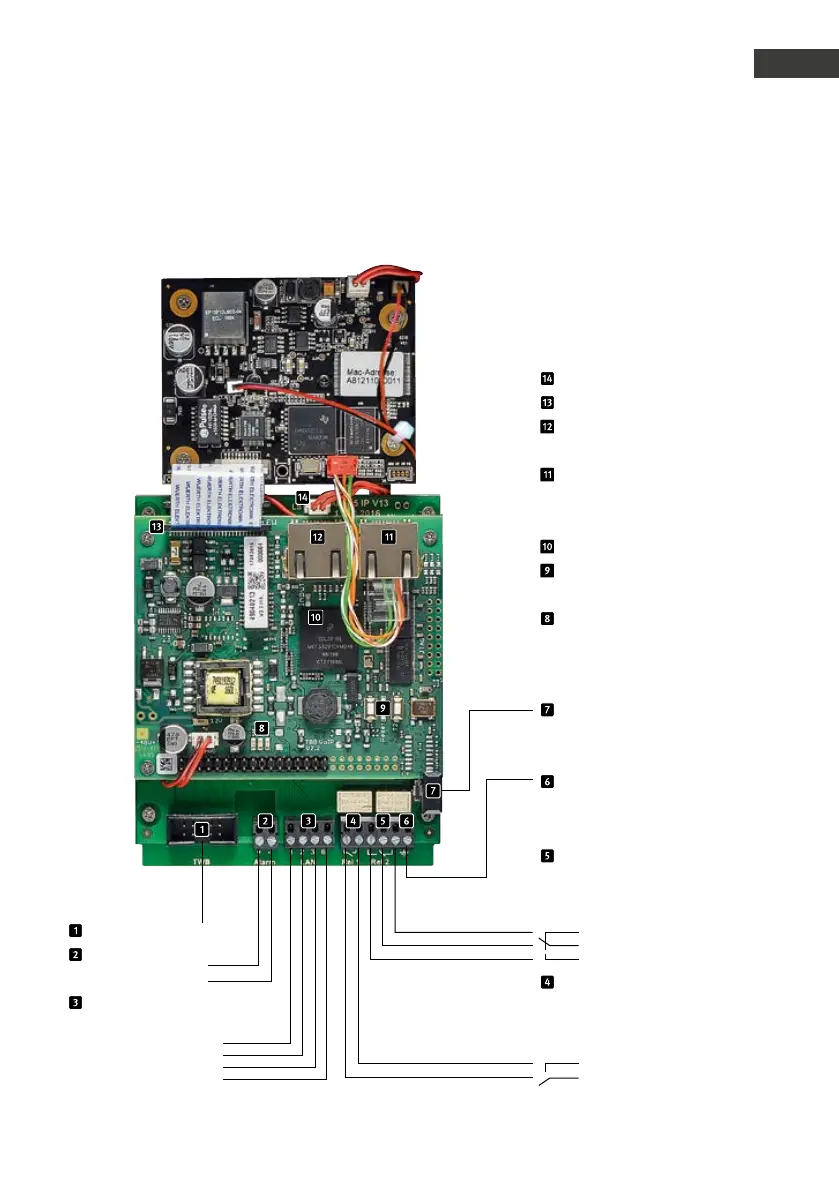

8.1. Appareils compacts, séries 5, 10
1: blanc-vert
2: vert
3: blanc-orange
6: orange
Raccordement Ethernet
selon EIA / TIA 568 A
Terre
est nécessaire lorsqu’il s’agit d’un circuit
électrique TNV-1 (par ex. appareils montés
dans des colonnes et qui ne sont pas
directe ment raccordés au bâtiment)
Raccord de haut-parleur
Raccord d’extension
Raccordement LAN INPUT
(poste SIP pour switch)
Raccordement LAN PORT 2
(raccordement pour d’autres appareils IP
comme par ex. caméra IP. Respectez les
spécificités techniques du port de commu-
tation réseau)
Processeur master
T1 + T2
Touches pour l’affichage des informations
des appareils (cf. p. 91)
LED:
Rouge: Alimentation PoE
(LED allumée: PoE disponible)
Bleu: prêt
(LED clignote: l’appareil «se boote»)
(max. 5 min)
Vert: Enregistré sur le serveur SIP
Contact «détection sabotage»
(désactivé à la livraison, s’active dans
l’interface Web, cf. «Aide» au niveau de
l’interface Web)
Relais 2
tension de commutation max. : 60VDC/50VAC
courant de commutation max. : 2A
câble de commutation max. 62,5VA/60W
Veuillez noter qu’aucune des spécifications
ci-dessus ne peut être dépassée
Relais 1
tension de commutation max. : 60VDC/50VAC
courant de commutation max. : 2A
câble de commutation max. 62,5VA/60W
Veuillez noter qu’aucune des spécifications ci-des-
sus ne peut être dépassée
Contact de repos
Contact de commande
Contact de travail
5VDC – 18VDC
Entrée alarme
Raccordement digicode
–
+
Contact de travail
Contact de commande
