Montage
Manuel Behnke SIP 2.0
HP
RT
RT
RT
Mic
T
T
T

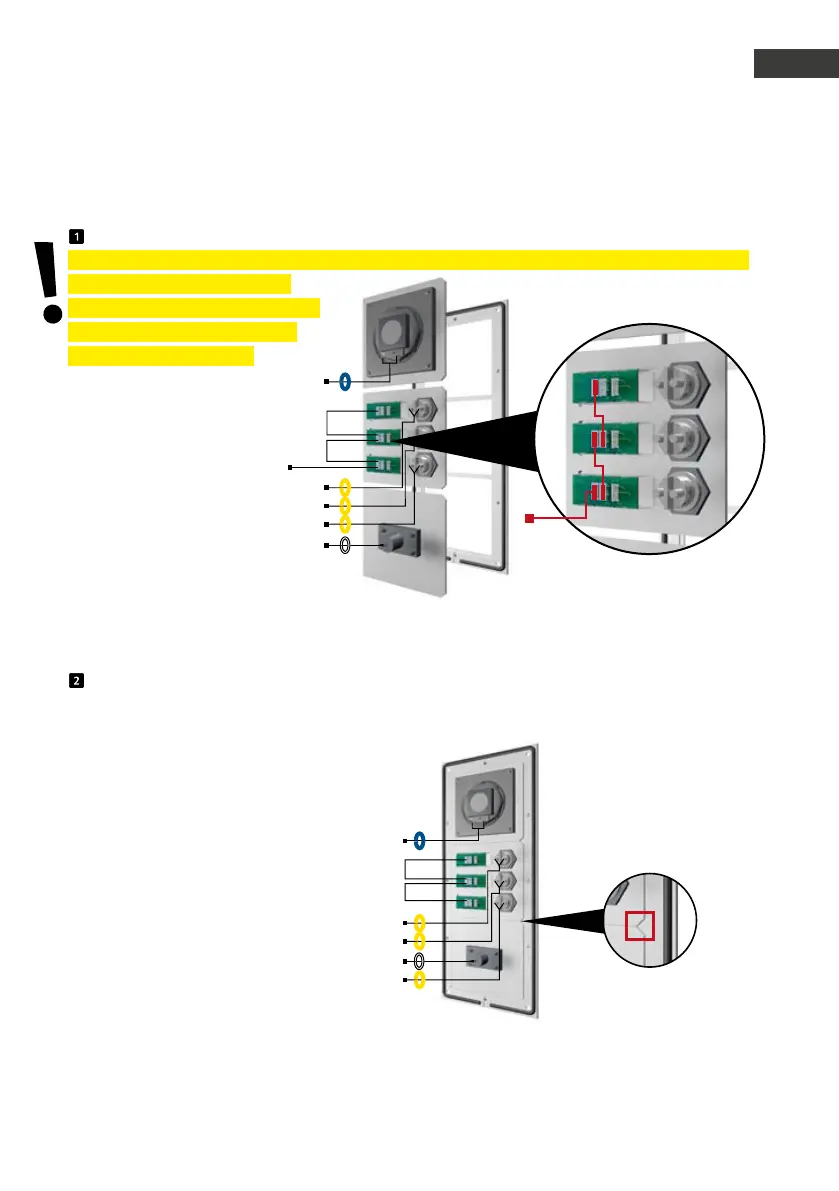

Modules fonctionnels dans le cadre avant
Lors de l'insertion des modules, veillez impérativement au détrompeur d'orientation. Veillez aussi à
ce que les modules émettent un « clic » audible lorsqu'ils sont insérés.
HP
RT
RT
RT
Mic
Ponts
Ponts 12 V pour l’éclairage
des champs d’inscription
T
T
T
Éclairage 12 V=
Insérer les modules fonctionnels dans le cadre avant
Remarque: en cas d'utilisation des types de haut-parleurs 20-1107-IP/21-1107-IP, 20-1109-IP/21-1109-IP
et 43-9913, attention à ce que les
hauts-parleurs ne soient pas placés à
proximité immédiate des relais de
l'électronique de base (AIF).
Éclairage
12 V=
Encastrez les modules par l’arrière dans le cadre.
2.2. Montage mécanique séries 20/30
