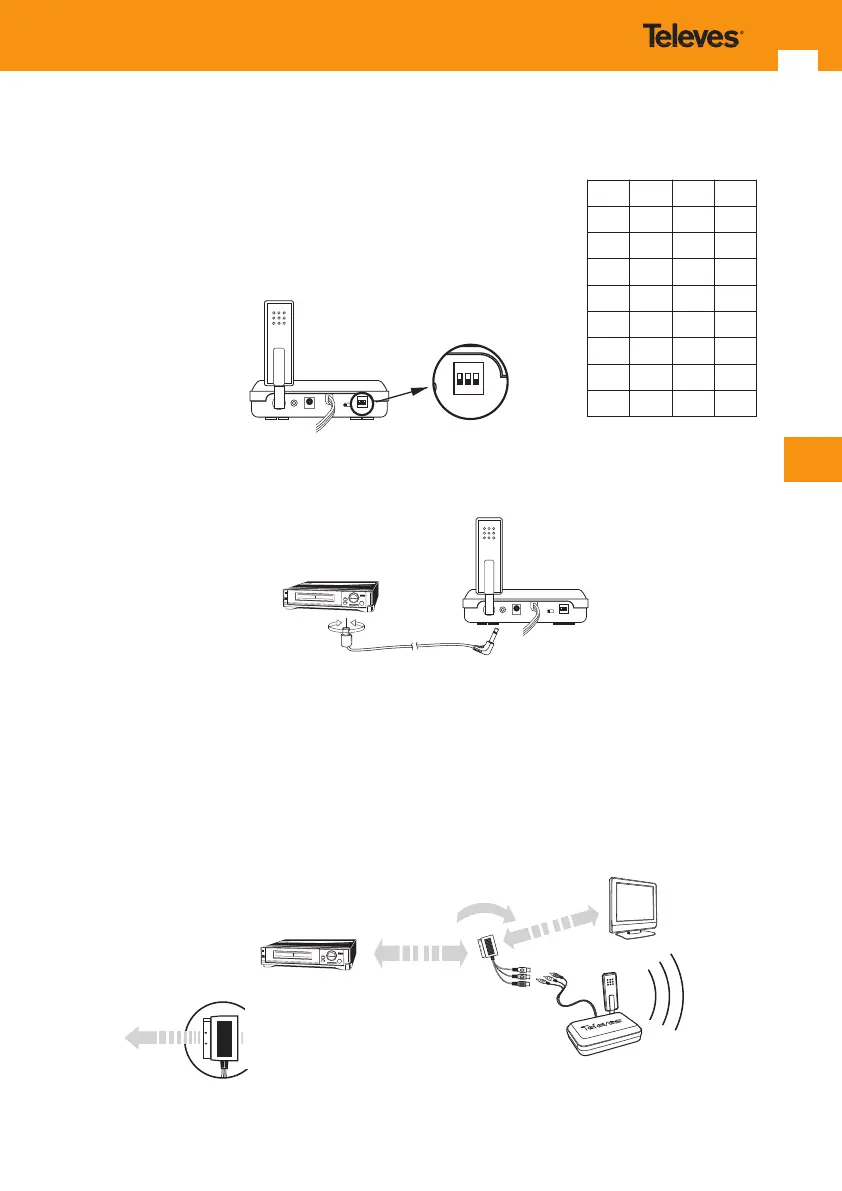

1.- Connecter le Transmetteur (TX) et le Récepteur (RX)
2.- Connecter les sources A/V et la TV
3.- Sélectionner le canal A/V par l’intermédiaire des commutateurs
situés à l’arrière.
Le Transmetteur (TX) et le Récepteur (RX) devront avoir le même
canal.
4.- Extension Infrarouge.
Assurez vous que l'émetteur infrarouges est placé directement en face de l'appareil récep-
teur.
5.- Connexion du passage A/V.
Si vous souhaitez visionner le programme de la source A/V dans la salle où est situé le
Transmetteur (TX), vous avez seulement besoin de relier le Transmetteur (TX) à la TV avec
un câble SCART (côté FEMELLE)
La connexion du passage A/V permet la connexion de plusieurs dispositifs sans avoir
besoin de répartiteurs externes. Comme vous pouvez le voir sur le schéma ci-dessous, la
source de signal A/V peut envoyer des signaux aussi bien à l'émetteur qu' à un téléviseur
simultanément. Cette fonctionnalité permet, d'une manière simple et rapide, de voir le
même programme dans plusieurs lieus d'un logement.
Transmetteur
Transmetteur
DC 9V
OFF/ON
POWER
ON
123
ID/CH SET
N
R
ON
123
ID/CH SET
DC 9V
OFF/ON
POWER
ON
123
ID/CH SET
Loop through
Selection canal A/V
Côté male
pour source
A/V
Source A/V
Côté femelle
pour appareil
A/V
Moniteur A/V
1 2 3
CH1 On On On
CH2 On On Off
CH3 On Off On
CH4 On Off Off
CH5 Off On On
CH6 Off On Off
CH7 Off Off On
CH8 Off Off Off
Fonctionnement de l'appareil
