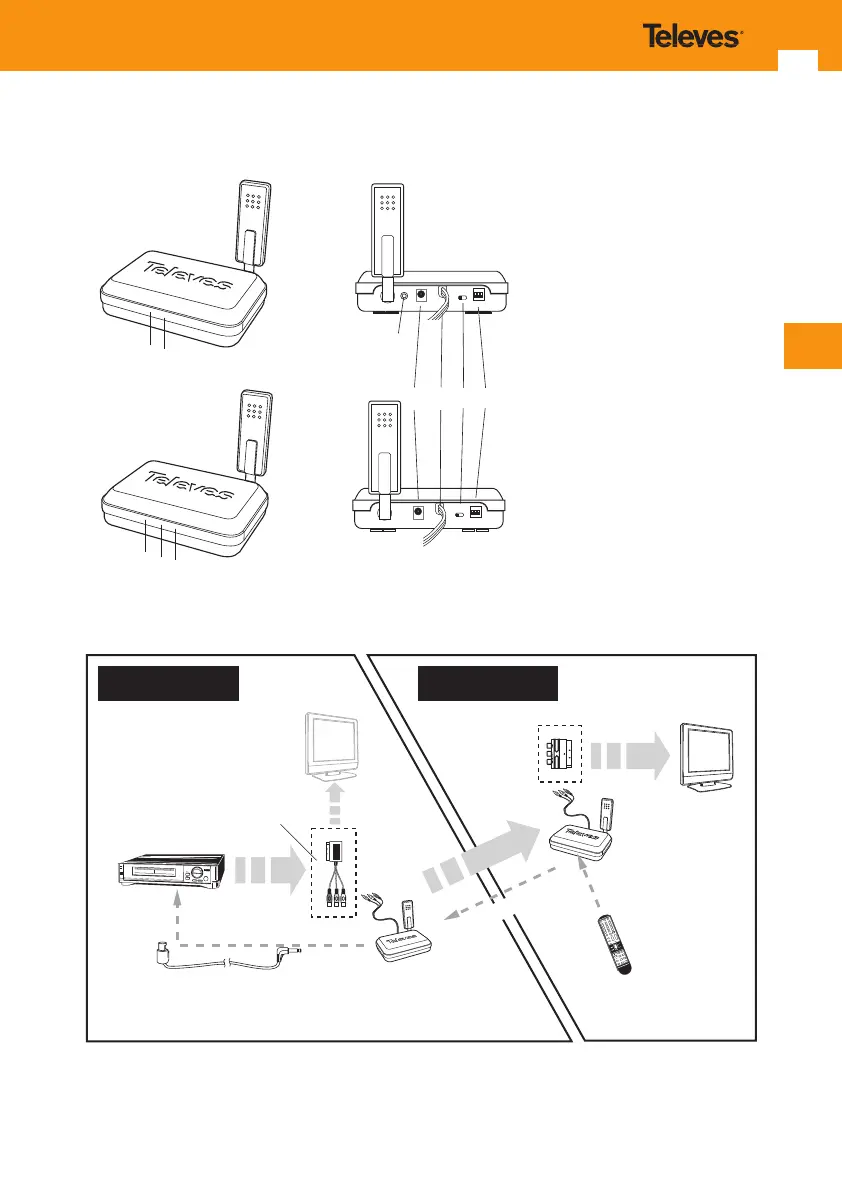

Televes DIGIDOM 7167 - Controles; Conexiones

7
ES
DC 9V
OFF/ON
POWER
ON
123
ID/CH SET
DC 9V
OFF/ON
POWER
ON
123
ID/CH SET
Fuente A/V
1.- LED encendido
2.- Indicador de comuni-
cación
3.- Sensor IR
4.- Conector extensión IR
5.- Conector adaptador
red.
6.- Entrada/salida señal
A/V
7.- Interruptor encendi-
do/apagado
8.- Switches selección del
canal
Transmisor (TX)
Receptor (RX)
Extensión IR
Transmisor
433 MHz IR
5,8 GHz A/V
Receptor
Mando
distancia
Monitor TV
Monitor TV
(1)
(1) Existen dos opciones de conexión a los equipos (euroconectores o conectores RCA).
(2) Opción para ver la señal que se está enviando al receptor mediante este lazo.
(1)
Loop through
(2)
Señal A/V
Señal A/V
Señal IR
Señal IR
Salón Habitación
2
4
6
7
8
5
1
2
3
1
Controles
Conexiones
