Televes DIGIDOM 7167 User Manual

9
ES

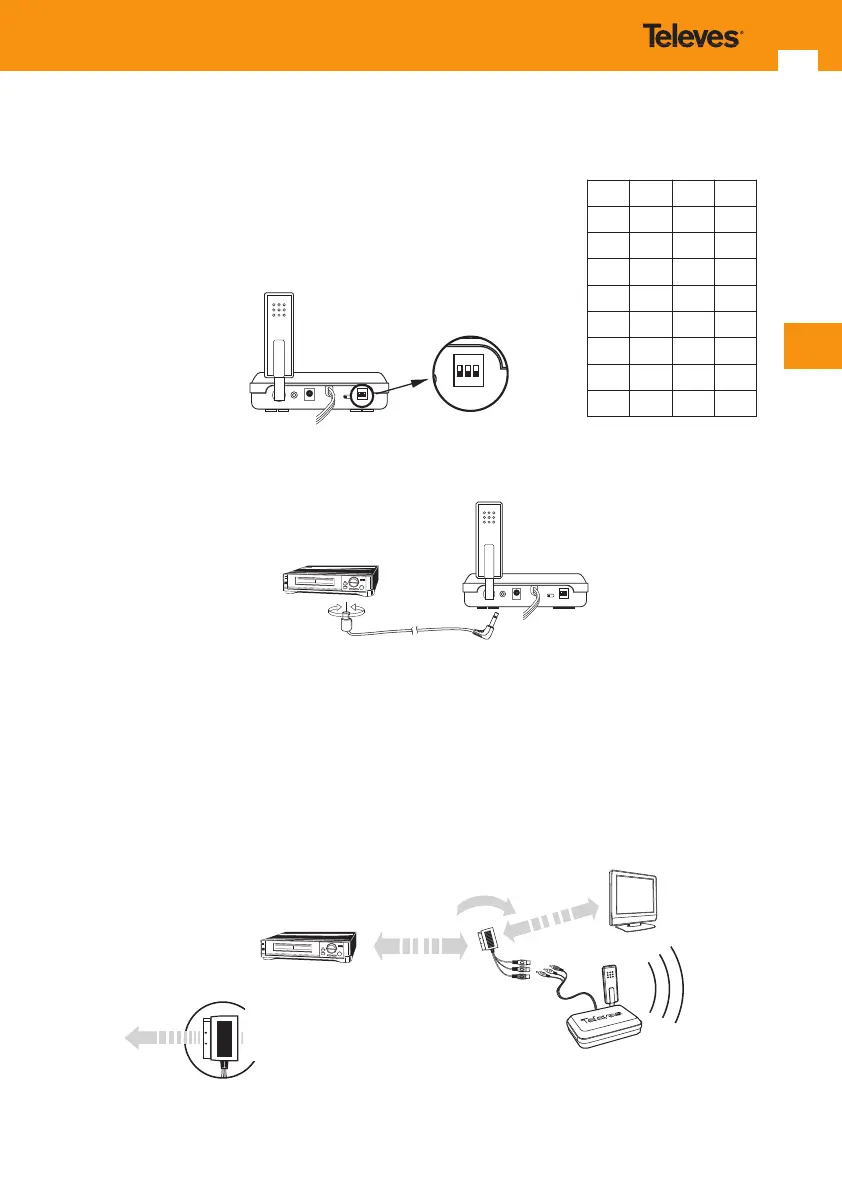

1.- Encienda el Transmisor (TX) y el Receptor (RX)
2.- Encienda las fuentes de señal A/V y el TV
3.- Seleccione el canal de A/V mediante la combinación de los
switches traseros.
El Transmisor (TX) y el Receptor (RX) deben tener el mismo canal.
4.- Extensión de infrarrojos.
Asegúrese que el transmisor de infrarrojos esté colocado directamente frente al aparato
receptor.
5.- Conexión del lazo de paso de A/V (Loop Through).
Si desea ver el programa de la fuente de señal A/V en la sala donde está situado el
Transmisor (TX), sólo necesita conectar el Transmisor (TX) al TV con un cable SCART (lado
HEMBRA).
La conexión del lazo de paso permite la conexión de varios dispositivos sin necesidad de
repartidores externos. Como se puede ver en la figura, la fuente de señal A/V puede enviar
señales tanto al Transmisor como a un televisor simultáneamente. Esta funcionalidad permi-
te, de una forma simple y rápida, ver el mismo programa en varios puntos de una vivienda.
DC 9V
OFF/ON
POWER
ON
123
ID/CH SET
N
R
ON
123
ID/CH SET
DC 9V
OFF/ON
POWER
ON
123
ID/CH SET
Selección canal A/V
Transmisor
Transmisor
Monitor A/V
Fuente señal A/V
Loop through
Lado hembra
para equipo
A/V
Lado macho
para fuente
señal A/V
1 2 3
CH1 On On On
CH2 On On Off
CH3 On Off On
CH4 On Off Off
CH5 Off On On
CH6 Off On Off
CH7 Off Off On
CH8 Off Off Off
Funcionamiento del Equipo
