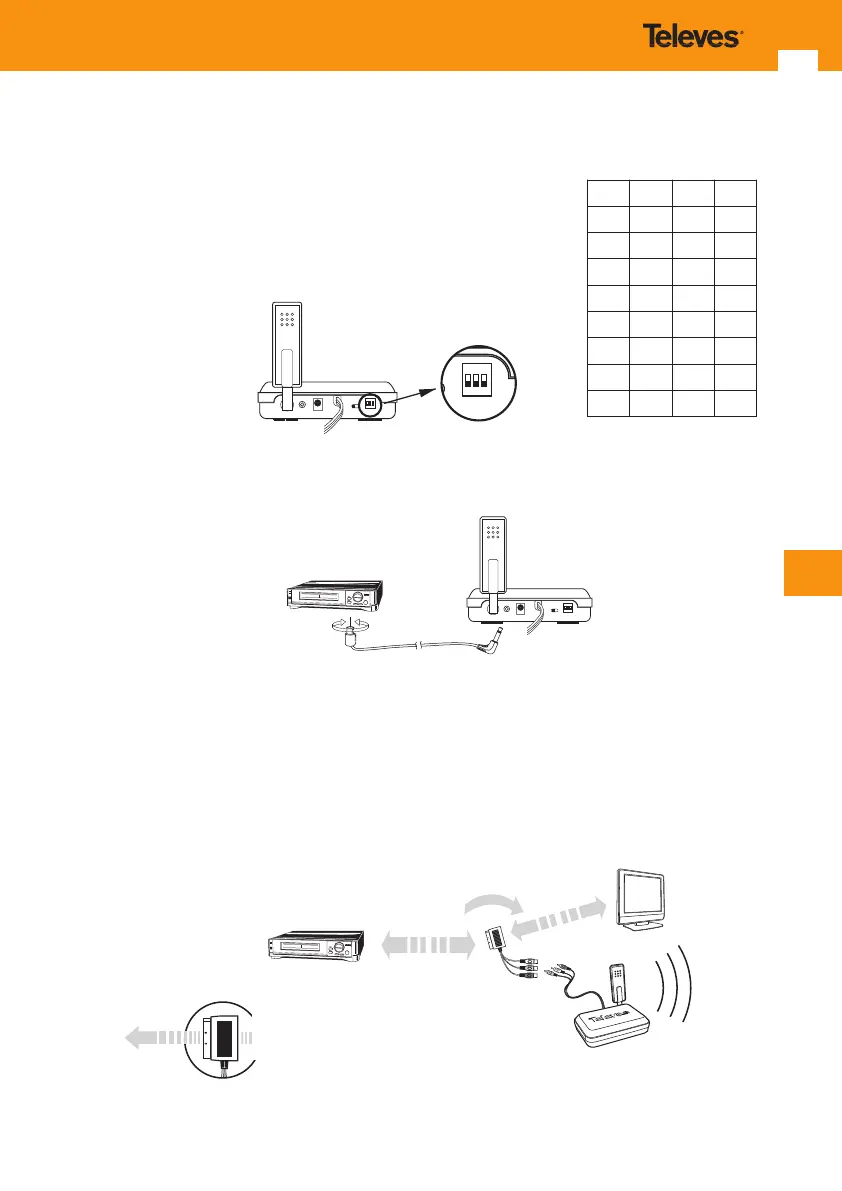

1.- Colleghi il Trasmettitore (TX) e il Ricevitore (RX)
2.- Colleghi le fonti di segnale A/V e il TV
3.- Selezioni il canale A/V mediante la combinazione degli interrutto-
ri posteriori.
Il Trasmettitore (TX) e il Ricevitore (RX) devono avere lo stesso
canale.
4.- Estensione di infrarossi.
Assicurarsi che il trasmettitore di infrarossi sia collegato direttamente di fronte all'apparato
ricevitore.
5.- Connesione A/V Loop Through.
Se desidera vedere il programma dalla fonte A/V nella stanza dov'è situato il Trasmettitore
(TX), deve solo collegare il Trasmettitore (TX) al TV con un cavo SCART (lato FEMMINA).
La connessione Loop Through permette la connessione di vari dispositivi senza necessita-
re di ripartitori esterni. Come si può verificare nel diagramma sottostante, la fonte di segna-
le A/V1 può inviare segnali tanto al trasmettitore come ad un televisore contemporaneamen-
te. Questa funzionalità permette, in maniera semplice e veloce, di vedere lo stesso program-
ma in vari punti della casa.
Trasmettitore
Trasmettitore
DC 9V
OFF/ON
POWER
ON
123
ID/CH SET
N
R
ON
123
ID/CH SET
DC 9V
OFF/ON
POWER
ON
123
ID/CH SET
Loop through
Selettore di Canale A/V
Monitor A/V
Lato maschio
per segnale A/V
Lato femmina per
apparecchiature A/V
Fonti A/V
1 2 3
CH1 On On On
CH2 On On Off
CH3 On Off On
CH4 On Off Off
CH5 Off On On
CH6 Off On Off
CH7 Off Off On
CH8 Off Off Off
Funzionamento dell'Apparecchiatura
