TESTING DT-202 - Pneumatic piping diagram

§9 Diagram
16

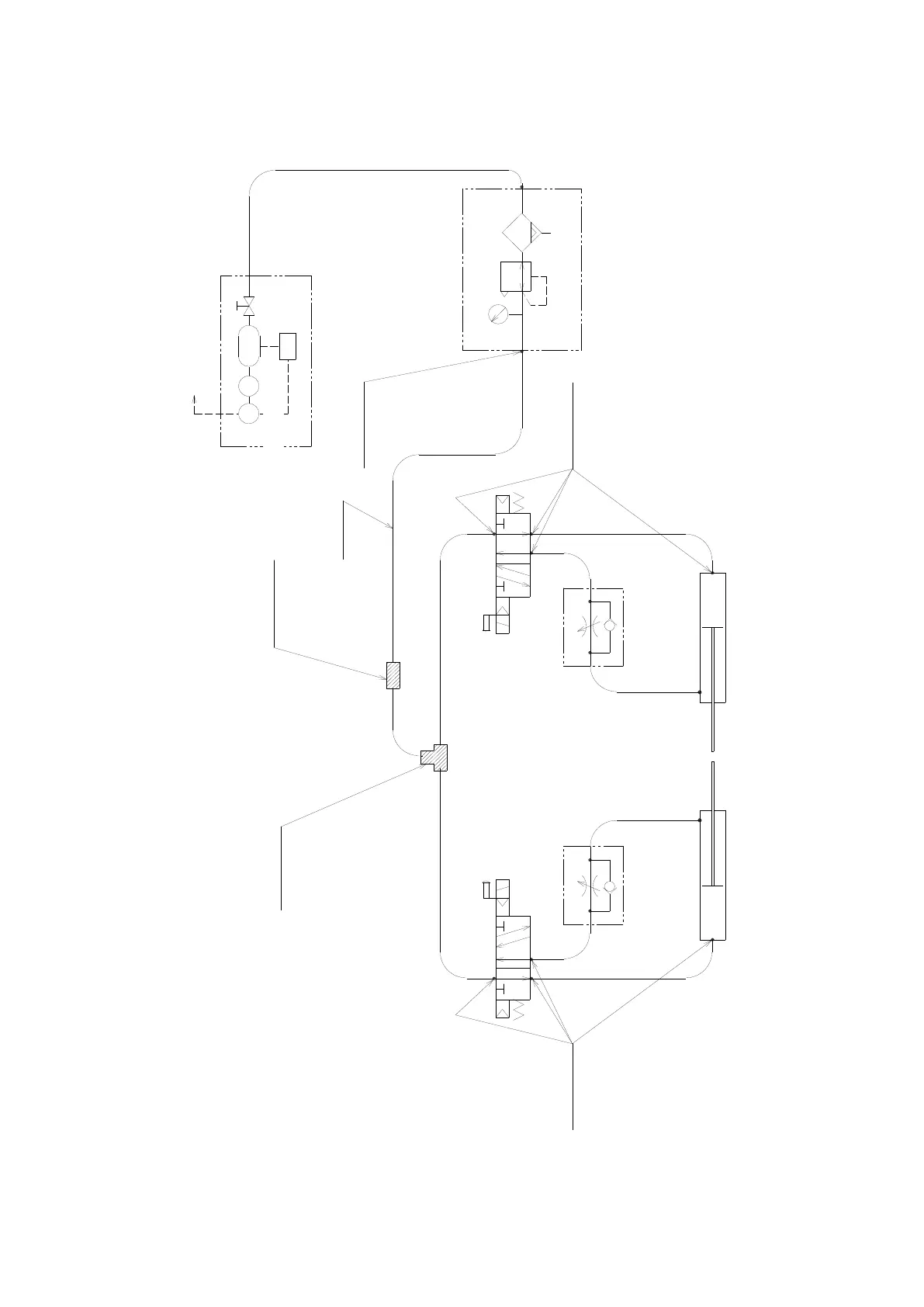

9-3 Pneumatic piping diagram
ＶＱＺ１１２１－５ＭＢ－Ｍ５
Ｓｏｌｅｎｏｉｄ ｖａｌｖｅ
Ｆｉｌｔｅｒ Ｒｅｇｕｌａｔｏｒ
ＡＷ３０－０２ＢＤＥ－Ｒ
ＡＣ１００Ｖ（Ｓｉｎｇｌｅ ｐｈａｓｅ）
／ＡＣ２００（Ｔｈｒｅｅ ｐｈａｓｅ）
Ｃｏｍｐｕｒｅｓｓｕｒｅ（Ｏｐｔｉｏｎ）
（５－Ｍ５）
Ｒｃ１／４ Ｒｃ１／４
Ｊｏｉｎｔ
ＰＬ６－０２
１
Ｒ１
Ｒ２
４（Ａ） ２（Ｂ）
ＰＬ６－Ｍ５Ｍ
Ｊｏｉｎｔ
ＴＰＳ－６－４０
Ｓｐｉｒａｌ
Ｔｕｂｅ
ＪＳＣ６－Ｍ５Ａ
ＣＪ２ＫＢ１６－１００
（Ｐｅｎ Ｃｙｌｉｎｄｅｒ）
Ｊｏｉｎｔ
ＰＥ６Ｍ
Ｍ５
Ｍ５
ＶＱＺ１１２１－５ＭＢ－Ｍ５
Ｓｏｌｅｎｏｉｄ ｖａｌｖｅ
（５－Ｍ５）
１
Ｒ１
Ｒ２
４（Ａ）２（Ｂ）
ＰＬ６－Ｍ５Ｍ
Ｊｏｉｎｔ
Ｃｏｎｔｒｏｌｌｅｒ ｆｏｒ Ｓｐｅｅｄ
ＪＳＣ６－Ｍ５Ａ
ＣＪ２ＫＢ１６－１００
（Ｐｅｎ Ｃｙｌｉｎｄｅｒ）
Ｍ５
Ｍ５
Ｊｏｉｎｔ
ＰＵ６Ｍ
Ｃｏｎｔｒｏｌｌｅｒ ｆｏｒ Ｓｐｅｅｄ
