16
F

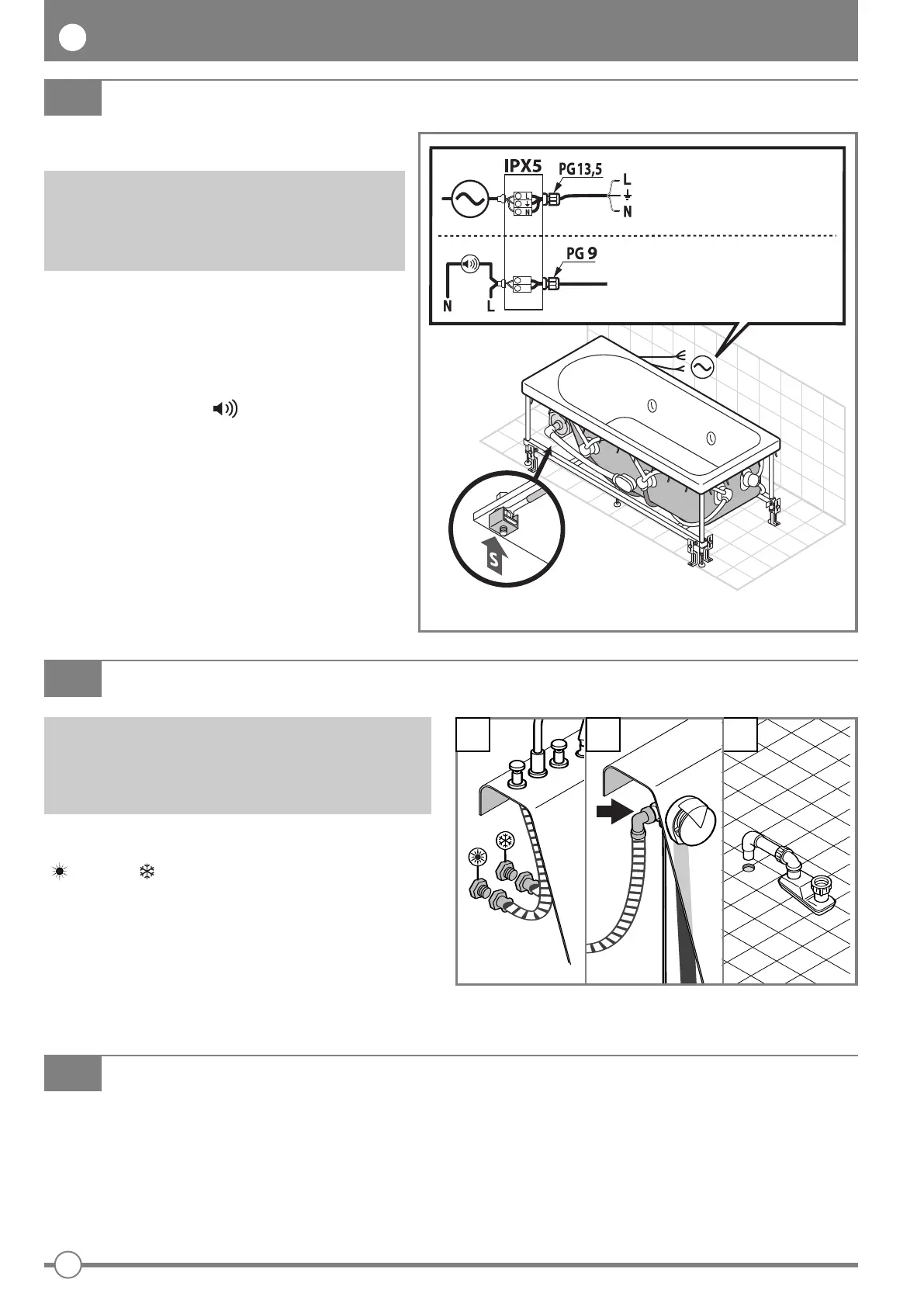

BRANCHEMENTS ELECTRIQUES (pour baignoires avec hydromassage)
3
Consultez le manuel en annexe CONSIGNES POUR
L’INSTALLATION.
Reliez la robinetterie à la borne S (noeud équipotentiel) par
l’intermédiaire du câble Jaune-Vert.
Utilisez la borne S pour la connexion d’éventuels conducteurs
externes destinés au branchement équipotentiel
supplémentaire.
Br
anchez le câble d’alarme - uniquement si la salle de
bains est dotée du système d’alarme.
Avant de procéder au raccordement, assurez-vous que les
caractéristiques électriques de l’appareil (voir données sur la
plaquette) correspondent à celles du réseau de distr
ibution
électrique.
RACCORDEMENTS HYDRAULIQUES
4
B
AIGNOIRES A
VEC ROBINETTERIE (Fig. a)
Raccordez la robinetterie au réseau d’alimentation en eau chaude
( ) et froide ( ) (pour le montage de la robinetterie, suivez les
instr
uctions jointes).
BAIGNOIRES AVEC TROP-PLEIN (Fig. b)
Reliez le tuyau du mélange d’eau sur la buse de la colonne de
vidage. Respectez les normes locales en matière de protection
contre le reflux.
RACCORD D’ÉVACUATION (Fig. c)
Procédez au raccordement du conduit d’évacuation en installant le
siphon fourni.
Si la dureté de l’eau du circuit hydrique est importante, il est
conseillé d’installer un adoucisseur pour garantir le
fonctionnement parfait du circuit d’hydromassage.
a
TEST DE FONCTIONNEMENT ET D’ÉTANCHÉITÉ (pour baignoires avec hydromassage)
5
Après avoir terminé tous les raccordements hydrauliques et électriques, procédez au test du circuit :
1) Nettoyez la baignoire pour éliminer toute trace de saleté
2) Remplissez la baignoire jusqu’au trop-plein de la colonne de vidage
3) Mettez l’hydromassage en marche (voir manuel d’utilisation) afin de vérifier qu’il n’y a aucune fuite d’eau ni signalisation de pannes sur le
panneau de commande
4) Après le test, terminez l’installation de la baignoire en suivant les explications des phases suivantes.
c
b
Marron
Jaune/Vert
Bleu
Branchement
Alarme
Branchement
électrique
