4
I

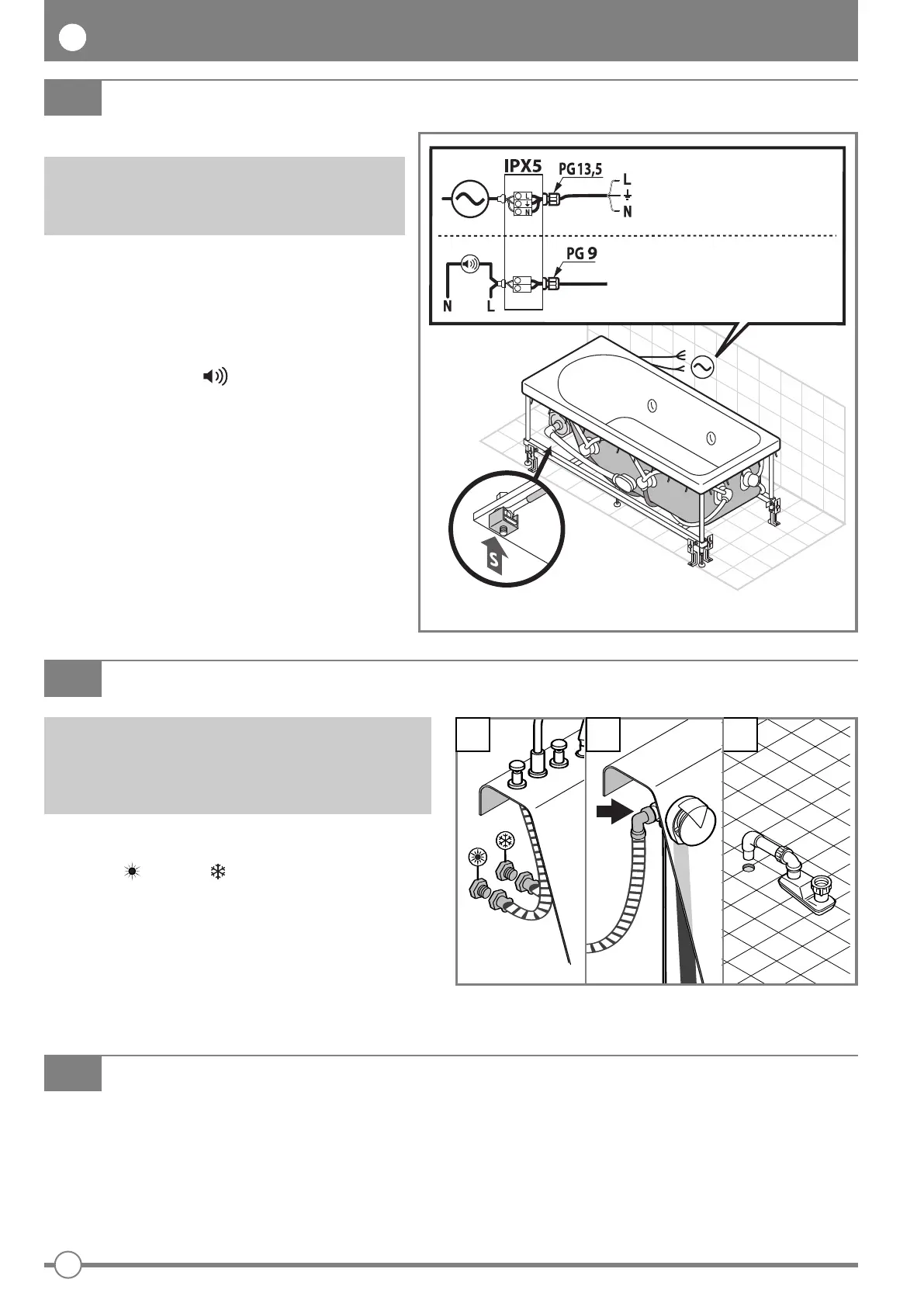

COLLEGAMENTI ELETTRICI (per vasche con idromassaggio)
3
Vedi il manuale allegato NORME PER L’ISTALLAZIONE.
Collegare la rubinetteria al morsetto S (nodo equipotenziale del
prodotto) per mezzo del cavo Giallo-Verde.
Utilizzare il morsetto S per la connessione di e
ventuali
conduttori esterni destinati al collegamento equipotenziale
supplementare.
Collegare il cavo di allarme - solo se la stanza da bagno é
munita del sistema di allarme.
Prima di collegare il prodotto accertarsi che le sue
caratteristiche elettriche (vedi dati di targa) siano adeguate
a quelle della rete di distribuzione elettrica.
COLLEGAMENTI IDRAULICI
4
V
ASCHE CON R
UBINETTERIA (Fig.a)
Effettuare il collegamento della rubinetteria alla rete di alimentazione
acqua calda ( ) e fredda ( ) (per il montaggio della rubinetteria
v
edere le istruzioni allegate).
VASCHE CON EROGAZIONE DAL TROPPO PIENO (Fig.b)
collegare il tubo dell’acqua miscelata sull’erogatore della colonna di
scarico. Attenersi alle normative locali in merito alla protezione
contro il riflusso.
ALLACCIO DI SCARICO (Fig.c)
Effettuare l’allaccio di scarico per mezzo del sifone in dotazione.
Qualora la durezza dell'acqua dell'impianto idrico sia elevata, per
garantire un buon funzionamento dell'impianto idromassaggio è
consigliabile installare un'addolcitore.
PROVA DI FUNZIONAMENTO E TENUTA D’ACQUA (per vasche con idromassaggio)
5
Terminati tutti gli allacci idraulici ed elettrici procedere al collaudo dell’impianto:
1) Pulire la vasca da eventuali sporcizie
2) Riempire la vasca fino al troppo pieno della colonna di scarico
3) Avviare l’idromassaggio (vedere manuale d’uso) in modo da verificare che non ci siano perdite d’acqua o segnalazione guasti sul pannello di
comando
4) Dopo aver eseguito il collaudo portare a termine l’istallazione della vasca come descritto nelle fasi seguenti.
a c
b
Marrone
Giallo
Verde
Blu
Allaccio
Allarme
Allaccio
Elettrico
