Teuco HYDROSONIC - Podłączenia Hydrauliczne

58
PL

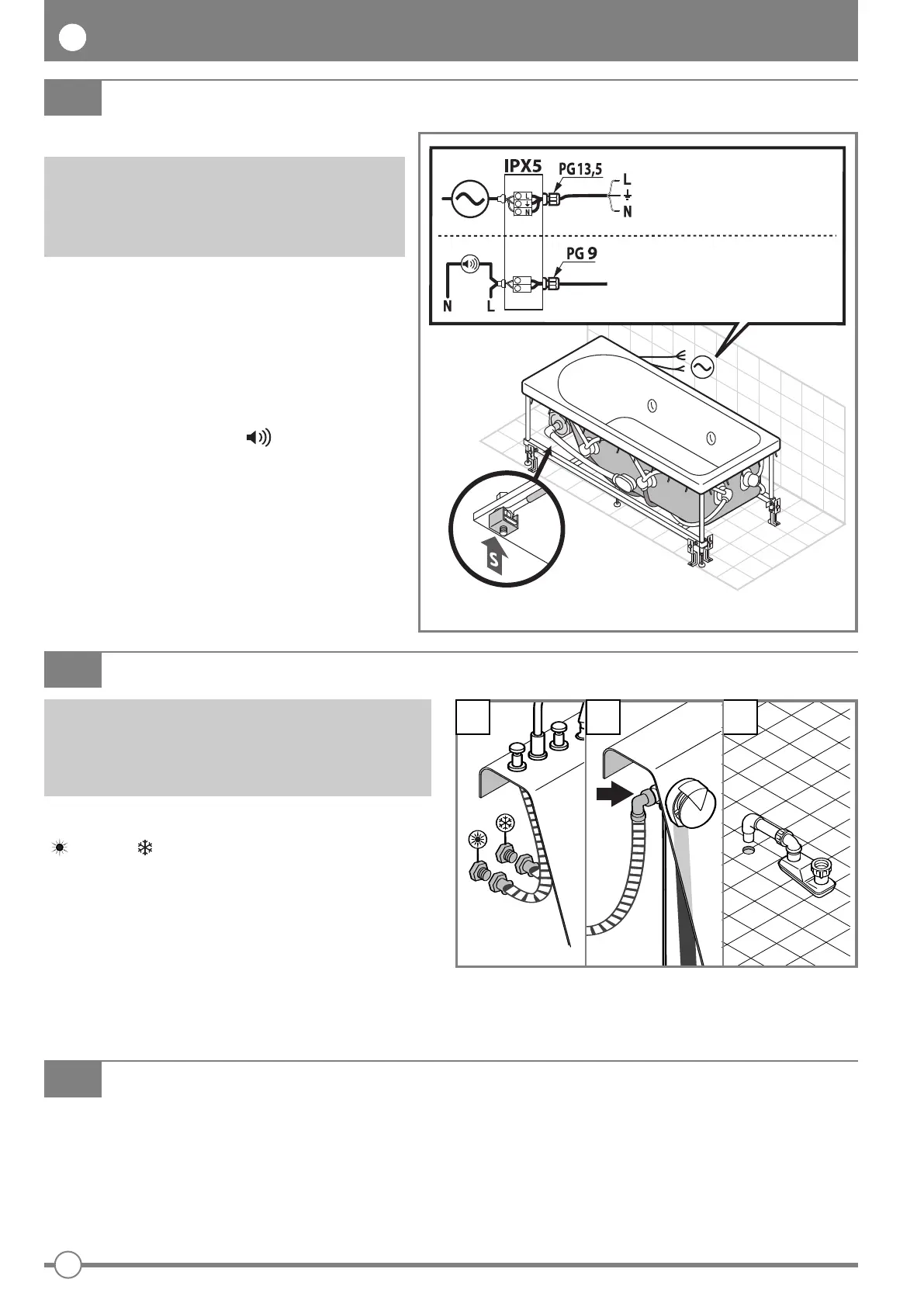

PODŁĄCZENIA ELEKTRYCZNE (dla wanien z hydromasażem)
3
Patrz załączona instrukcja NORMY
INSTALACYJNE.
Podłączyć baterię do zacisku S (węzeł
ekwipotencjalny produktu) za pomocą kabla Żółto-
Zielonego.
Użyć zacisku S do przyłączenia ewentualnych
przewodów zewnętrznych służących do podłączenia
do dodatkowego układu ekwipotencjalnego.
Podłączyć kabel alarmu tylko wtedy, gdy
łazienka jest wyposażona w system alarmowy
.
Przed podłączeniem urządzenia upewnić się, czy
jego charakterystyki elektryczne (patrz dane na
tabliczce) są odpowiednie do parametrów
elektrycznej sieci zasilającej.
PODŁĄCZENIA HYDRAULICZNE
4
WANNY Z BATERIĄ (Rys. a)
Wykonać podłączenie baterii do sieci zasilającej wody gorącej
( ) i zimnej ( ) (patrz załączona instrukcja montażu baterii).
WANNY Z KOMBINOWANYM UKŁADEM NAPEŁNIAJĄCO-
PRZELEWOWYM (Rys. b)
Podłączyć przewód wody mieszanej do urządzenia
napełniającego kolumny odpływowej.
Przestrzegać lokalnych norm dotyczących ochrony przed
cofaniem się wody
.
PRZYŁĄCZE WYLOT
OWE (Rys. c)
Wykonać przyłącze wylotowe za pomocą syfonu będącego na
wyposażeniu produktu.
Jeśli woda w sieci wodociągowej jest zbyt twarda,
zalecane jest zamontowanie instalacji zmiękczającej
wodę w celu zapewnienia dobrego funkcjonowania
urządzenia do hydromasażu.
a
PRÓBA FUNKCJONOWANIA I SZCZELNOŚCI (DLA
W
ANIEN
Z
HYDROMASAŻEM
)
5
Po wykonaniu wszystkich przyłączeń hydraulicznych i elektrycznych przystąpić do prób technicznych urządzenia:
1)
Oczyścić wannę z ewentualnych zabrudzeń
2) Napełnić wannę aż do przelewu kolumny spustowej
3) Włączyć hydromasaż (patrz instrukcja użytkowania), by sprawdzić, czy woda nie przecieka lub czy na panelu
sterowniczym nie są sygnalizowane awarie
4) Po przeprowadzeniu prób dokończyć instalację wanny według opisu w kolejnych fazach.
c
b
Brązowy
Żółty / Zielony
Niebieski
Przyłącze
Alarmu
Przyłącze
Elektryczne
