Teuco HYDROSONIC - Ligações Hidráulicas

40
PT

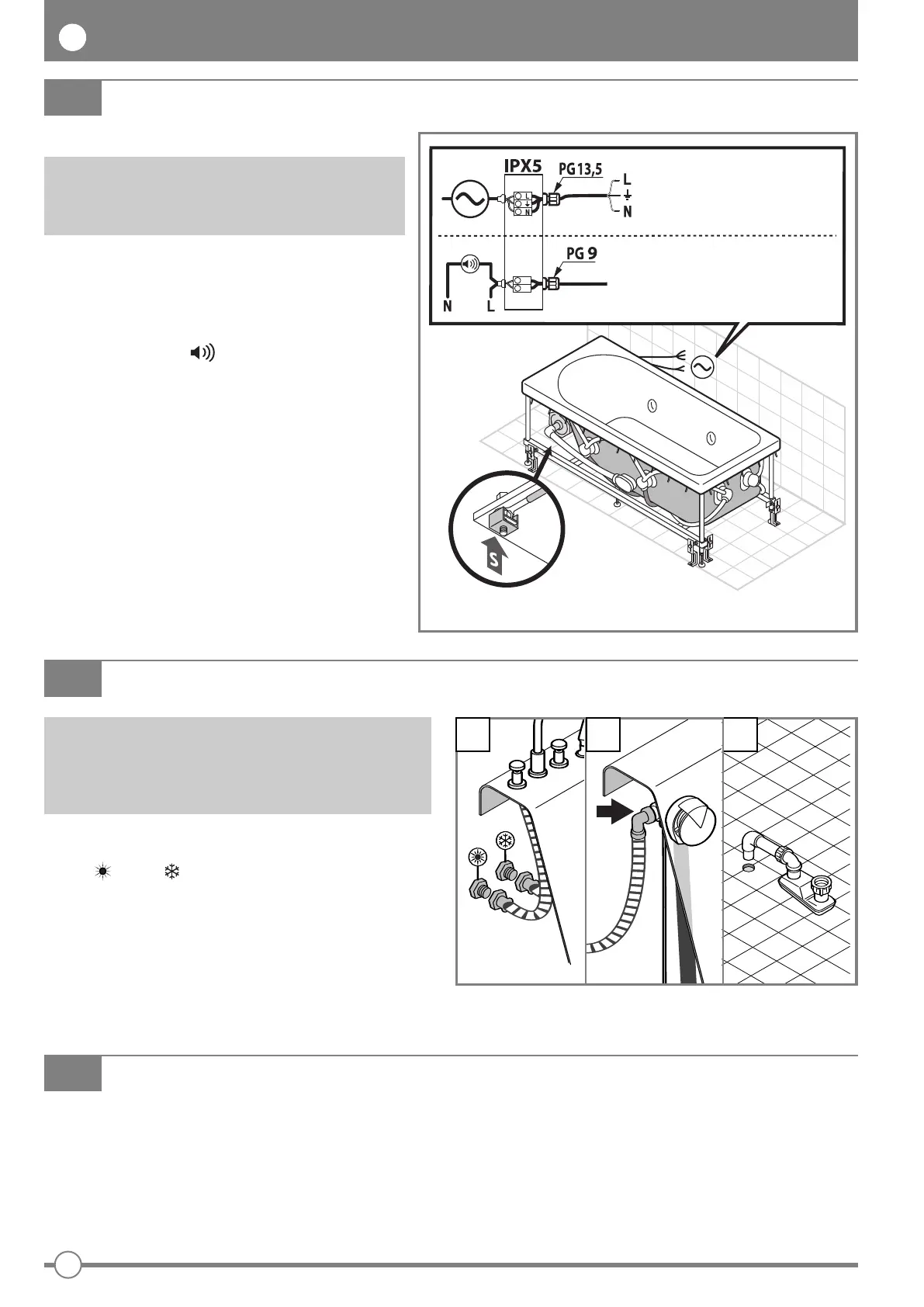

LIGAÇÕES ELÉCTRICAS (para banheiras com hidromassagem)
3
Consulte o manual em anexo NORMAS PARA A INSTALAÇÃO.
Ligue as torneiras ao terminal S (nó equipotencial do produto)
através do cabo Amarelo-Verde.
Utilize o terminal S para a ligação de eventuais condutores
externos destinados à ligação equipotencial suplementar.
Ligue o cabo de alarme - apenas se o quarto de banho
possuir sistema de alarme.
Antes de ligar o produto, certifique-se de que as suas
características eléctricas (vide dados da chapa) são
adequadas às da rede de distribuição eléctrica.
LIGAÇÕES HIDRÁULICAS
4
B
ANHEIRAS COM
TORNEIRAS (Fig. a)
Efectue a ligação das torneiras à rede de alimentação de água
quente ( ) e fria ( ) (para a montagem das torneiras, consulte
as instr
uções em anexo).
BANHEIRAS COM DISTRIBUIÇÃO A PARTIR DO TUBO LADRÃO
(Fig. b)
Ligue o tubo da água misturada ao distribuidor da coluna de
descarga. Siga as normas locais relativas à protecção contra o
refluxo.
LIGAÇÃO DE ESCOAMENTO (Fig. c)
Efectue a ligação de escoamento através do sifão fornecido.
Se a dureza da água do equipamento hídrico for elevada, para
garantir um bom funcionamento do equipamento de
hidromassagem, é aconselhável instalar um amaciador de água.
a
TESTE DE FUNCIONAMENTO E RETENÇÃO DE ÁGUA (para banheiras com hidromassagem)
5
Terminadas todas as ligações hidráulicas e eléctricas, proceda ao teste do equipamento:
1) Limpe a banheira de eventual sujidade
2) Encha a banheira até ao tubo ladrão da coluna de descarga
3) Ligue a hidromassagem (consulte o manual de utilização) de modo a verificar se existem fugas de água ou sinalização de avarias no painel
de comando
4) Depois de efectuar o teste, termine a instalação da banheira como descrito nas fases seguintes.
c
b
Castanho
Amarelo
Verde
Azul
Ligação
do Alarme
Ligação
Eléctrica
