22
D

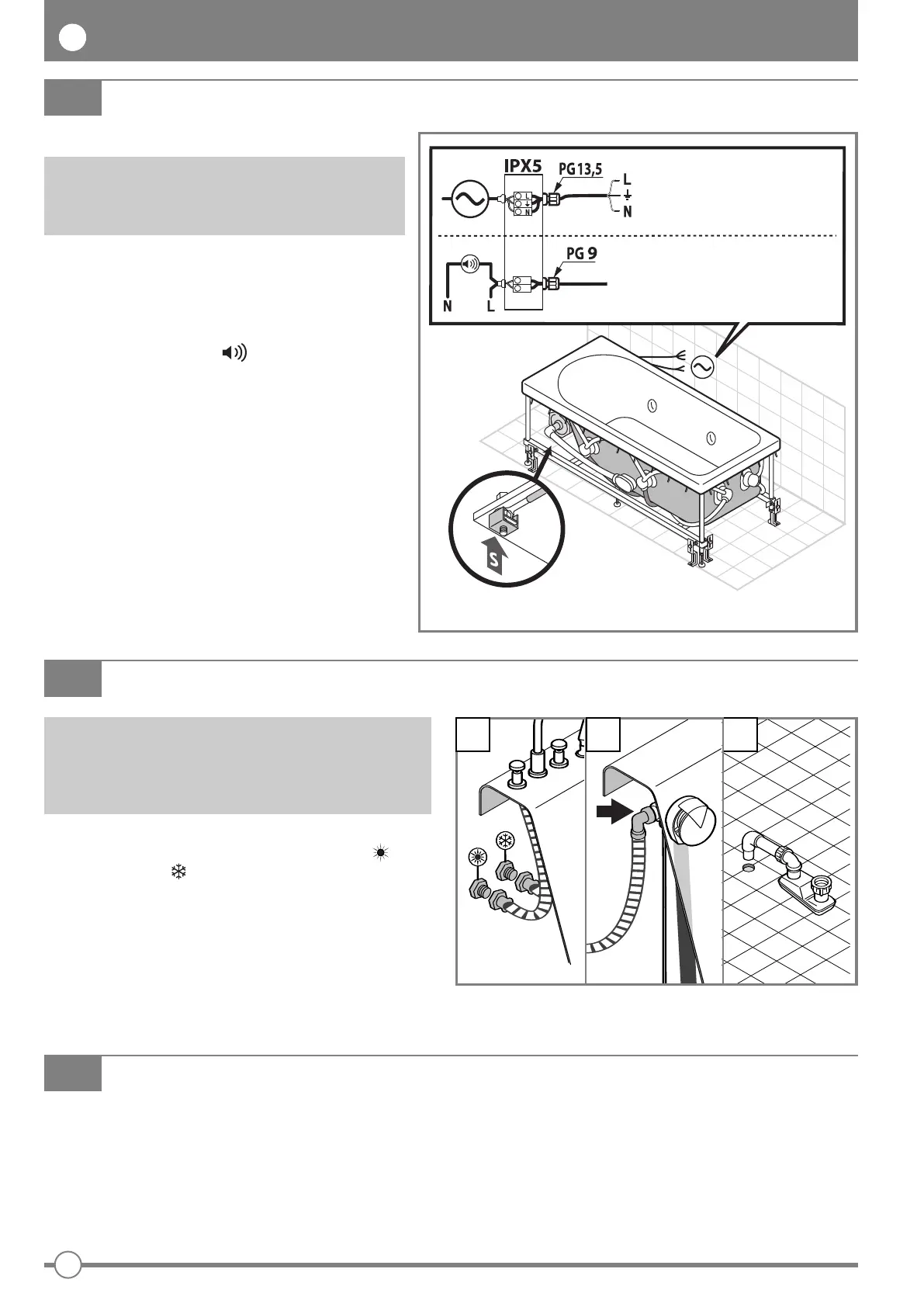

STROMANSCHLÜSSE (bei Whirlpools)
3
Siehe beiliegende Anleitung INSTALLATIONSVORSCHRIFTEN.
Schließen Sie die Armaturen mit dem gelb-grünen Kabel an
Klemme S (Potentialausgleichanschluss) an.
An die Klemme S können Sie etwaige Außenleiter für den
zusätzlichen Potentialausgleich anschließen.
Verbinden Sie das Alarmkabel - nur bei Badezimmern mit
Alarmsystem.
Vergewissern Sie sich vor dem Geräteanschluss, dass die
elektrischen Daten (siehe Typenschild) mit denen des
Stromnetzes übereinstimmen.
WASSERANSCHLÜSSE
4
MODELLE MIT ARMA
TUREN (Abb.
a)
Schließen Sie die Armaturen an die Warm- ( ) und
Kaltwasserleitung ( ) an (für die Installation der
Ar
maturen siehe beiliegende Anleitungen).
MODELLE MIT ABLAUFGARNITUR MIT INTEGRIERTEM
WANNENEINLAUF (Abb. b)
Schließen Sie den Schlauch des Mischwassers an die
Einlauföffnung der Ablaufsäule an. Beachten Sie die jeweils
geltenden Vorschriften zum Rückflussschutz.
ABLAUFANSCHLUSS (Abb. c)
Verwenden Sie zum Ablaufanschluss den mitgelieferten Siphon.
Bei besonders hartem Leitungswasser sollten Sie zum
einwandfreien Betrieb des Hydromassage-Systems einen
Enthärter installieren.
a
BETRIEBS- UND DICHTHEITSTEST (nur bei Whirlpools)
5
Nachdem Sie die Wasser- und Stromanschlüsse hergestellt haben, müssen Sie die Anlage prüfen:
1) Reinigen Sie den Whirlpool von Schmutzresten
2) Füllen Sie den Whirlpool bis zum Überlauf der Ablaufgarnitur
3) Starten Sie die Hydromassage (siehe Betriebsanleitung) und überprüfen Sie somit das System auf etwaige Wasserverluste bzw.
Störungsmeldungen am Schaltdisplay
4) Führen Sie nach Abschluss des vorgenannten Tests die Installation gemäß den folgenden Schritten zu Ende.
c
b
Alarmanschluss
Elettric
Stromanschluss
Braun
Gelbg
rün
Blau
