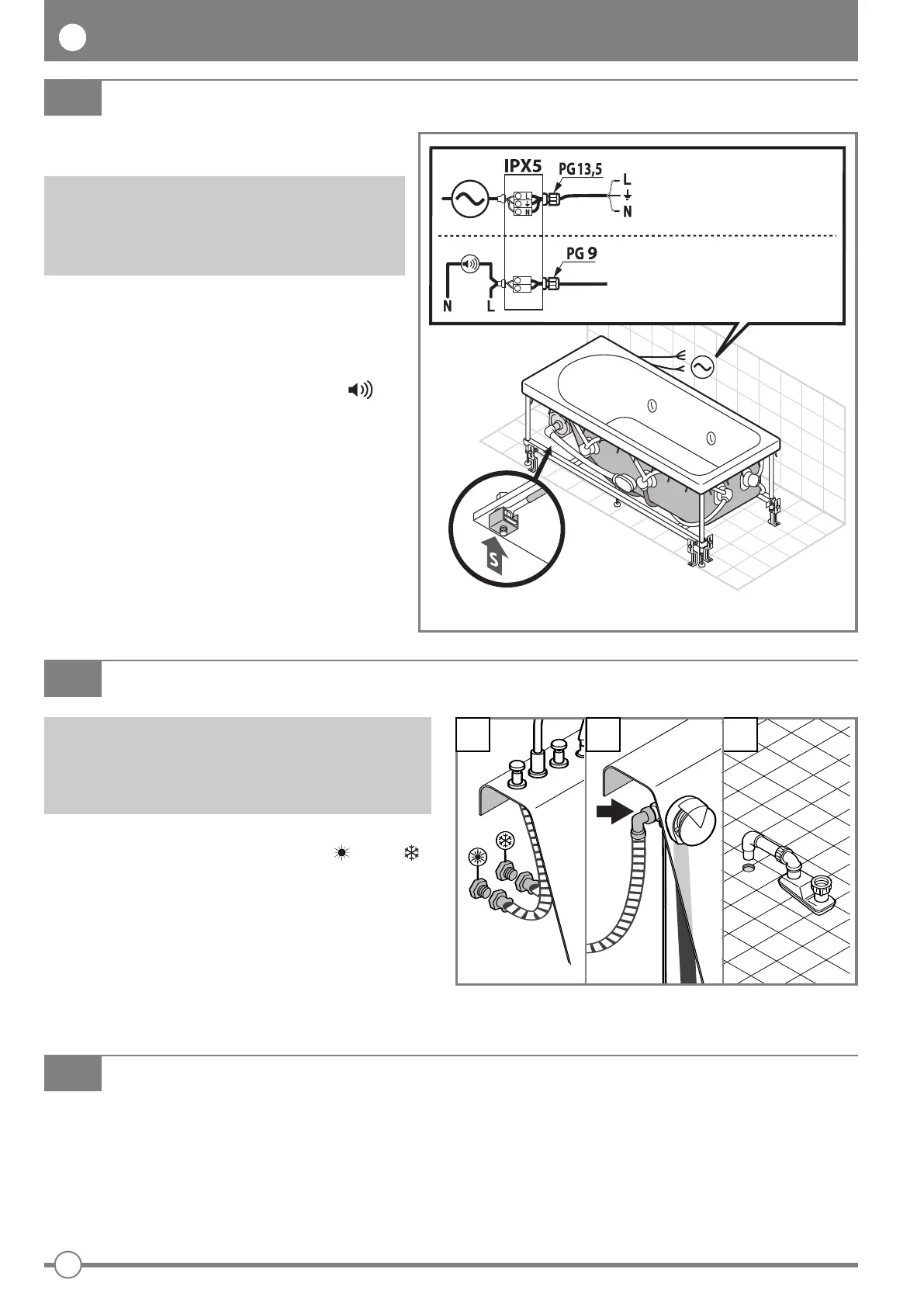

CONEXIONES ELÉCTRICAS (para bañeras con hidromasaje)
3
Véase el manual de NORMAS PARA LA INSTALACIÓN que se
adjunta.
Conectar la grifería al borne S (que es el nodo equipotencial)
mediante el cable Amarillo-Verde.
Eventualmente en el borne S se deben conectar los
conductores externos de la línea equipotencial suplementaria.
Si el cuarto de baño posee un sistema de alarma , hay
que conectar el cable de la alarma.
Antes de conectar la bañera hay que comprobar si las
características eléctricas de la línea de distribución se
corresponden con las que aparecen en la placa de la
bañer
a.
ACOMETIDA DEL AGUA
4
B
AÑERAS CON GRIFERÍA (Fig.
a)
Conectar la grifería a los tubos de agua caliente ( ) y fría ( ).
Para montar la grifería consulte las instrucciones que se adjuntan.
BAÑERAS CON REBOSADERO (Fig. b)
Conectar el tubo de la mezcla de agua al rebosadero de la columna
de desagüe. Consultar la normativa local de protección contra el
reflujo.
CONEXIÓN DEL DESAGÜE (Fig. c)
Conectar el desagüe utilizando el sifón que se suministra.
Si el agua de la red es dura se recomienda instalar un ablandador
para el hidromasaje.
a
PRUEBAS DE FUNCIONAMIENTO Y DE ESTANQUEIDAD (para bañeras con hidromasaje)
5
Una vez realizadas todas las conexiones es necesario probar la instalación:
1) Limpiar la bañera;
2) Llenarla hasta el rebosadero de la columna de desagüe;
3) Activar el hidromasaje como explica el manual de instrucciones y comprobar que no haya pérdidas de agua y que en el panel de mandos
no aparezcan señales de avería;
4) Una vez terminada la prueba hay que completar la instalación de la bañera como se indica a continuación.
c
b
Marrón
Amar
illo verde
Azul
Conexión de la
alarma
Conexión a la
red eléctrica
