HE.9843_J © 03/2008 4
MAP 1
F
Mode d´emploi
Le MAP 1 dispose d‘un dispositif de fermeture de haute sécurité destiné à la fi xation des mâchoires de pressage.
Les mâchoires interchangeables MAP 1 sont munies d‘un système peu encombrant et souple de fermeture des
matrices.
Utilisation d‘un grand assortiment de mâchoires de pressage et de matrices interchangeables présent déjà depuis
bon nombre d‘années sur le marché.
Les têtes peuvent exercer une rotation de 330º ce qui leur permet d‘atteindre des endroits particulièrement diffi ciles
d‘accès.(fi g. 11)
La sertisseuse MAP 1 est équipée d‘une commande à micro-processeur, qui indique la périodicité de la maintenance,
ainsi que l‘état de charge de l‘accumulateur.
Poids très réduit et manipulation aisée grâce à un design ergonomique.

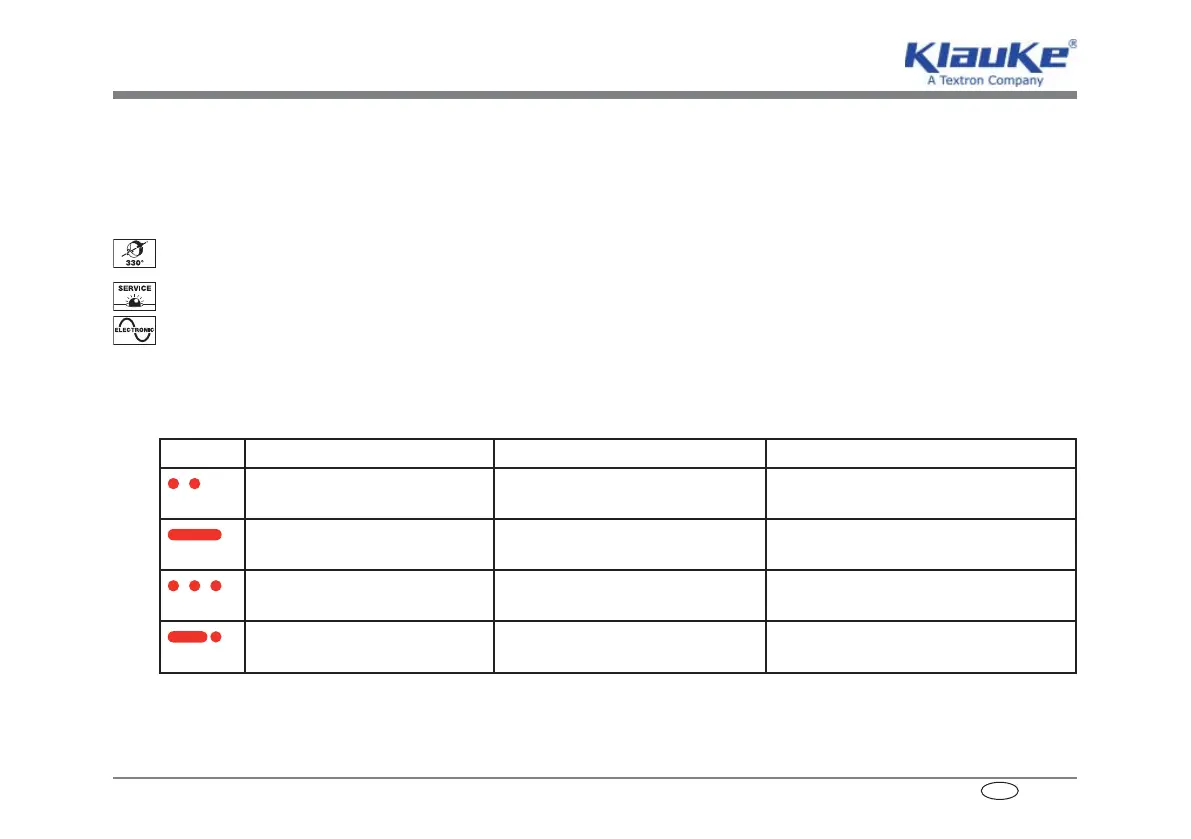

4.3 Description de l’affi chage par diode électroluminescente
En liaison avec la commande électronique, la diode électroluminescente (fi g. 1, 5) a pour fonction d’informer sur l’état
de l’accu (fi g. 1, 4) et sur celui de l’outil. La diode s’allume dans les cas spécifi ques suivants :
Signal Durée Moment Signifi cation
Clignote pendant
quelques secondes
Mise en place de l’accu Exécution de l’autotest
Signal lumineux continu
pendant 20 secondes
Après l’opération de sertissage Accu est vide
* Clignote pendant
20 secondes (2Hz)
Après l’opération de sertissage Erreur ou date d’entretien atteinte
Signal lumineux et clignotant
pendant 20 secondes
Après l’opération de sertissage Date d’entretien atteinte et accu vide
* Remarques:
- Si, à partir d’un moment donné, la diode électroluminescente clignote toujours pendant environ 20 secondes à la fi n d’une opération de sertissage,
il faut effectuer l’entretien de l’appareil. L’appareil doit être renvoyé le plus vite possible à l’usine.
