Käyttöohjekirja
4.3 Valodiodinäytön kuvaus
Valodiodi (kuva 1, 5) antaa yhdessä ohjauselektroniikan kanssa tietoja akun (kuva 1, 4) ja työkalun tilasta. Diodissa
on valo seuraavissa tapauksissa:

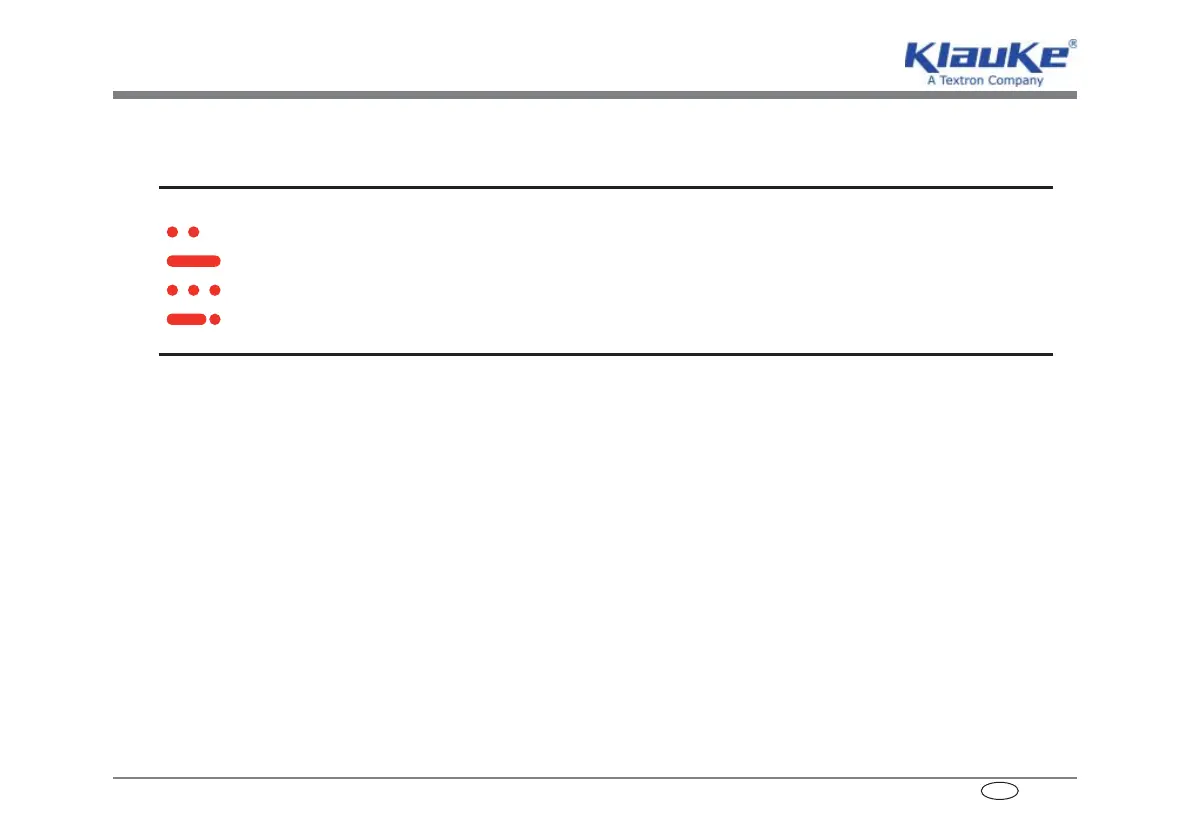

Signaali Kesto Ajankohta Merkitys
Vilkkuu 2 kertaa Asetettaessa akkua paikalleen Itsetestaus käynnissä
Jatkuva valo 20 sekunnin ajan Työskentelyn jälkeen Akku tyhjä
* Vilkkuu 20 sekuntia (2 Hz) Työskentelyn jälkeen Huoltotarve
Jatkuva valo 20 sekuntia ja
sitten vilkkuu 20 sekuntia
Työskentelyn jälkeen Akku tyhjä ja huoltotarve
* Huomautuksia:
- Jos valodiodi vilkkuu tietyn ajan kuluttua aina työvaiheen lopussa n. 20 sekunnin ajan, laite on huollettava. Laite on lähetettävä huoltoon
mahdollisimman pian.
5. Käyttötarkoituksen mukaiseen käyttöön liittyviä ohjeita
5.1 Työkalun käyttö
Valitse ensin käyttötilanteeseen sopiva puristusleuka (kuva 3+4) tai sopiva muotokappale.
MAP 1 -laitteen lukitustappia painetaan lukitustapin päässä olevan kuvan mukaisesti puristusleuan pitimen suuntaan
ja kierretään vastapäivään. Kun se on perillä, jousi painaa lukitustapin ulos (kuva 7+10). Aseta haluamasi puristus-
leuka paikoilleen ja työnnä lukitustappia kiinni jousivoimaa vastaan, kunnes se lukittuu.
Vaihtoleukoja käytettäessä muotokappaleet työnnetään leuan sisälle sivulta vetäen samalla pyöreästä lukitsimesta
(kuva 10 - 30).
Kun asennusosa on työnnetty putkeen, puristusleuat avataan painamalla takaosasta ja asetetaan asennusosalle.
Puristus laukaistaan käyttökytkimellä.
