RACCORDER L’APPAREIL
Règles de raccordement
-L’appareil doit être alimenté en 230 V Monophasé 50Hz.
-L’alimentation de l’appareil doit être directement raccordée au réseau
après le disjoncteur et sans interrupteur intermédiaire.
-Le raccordement au secteur se fera à l’aide du câble de l’appareil par
l’intermédiaire d’un boîtier de raccordement. Dans des locaux humi-
des comme les salles de bains et les cuisines, il faut installer le boîtier
de raccordement au moins à 25 cm du sol.
-Le raccordement à la terre est interdit. Ne pas brancher le
l pilote (l noir) à la terre.
-L’alimentation doit être directement raccordée au réseau après le
dispositif de coupure omnipolaire conforme aux règles d’installation.
-Si le câble d’alimentation est endommagé, il doit être remplacé par le
fabricant, son service après-vente ou une personne de qualication
similaire an d’éviter un danger.
-Si vous utilisez le l pilote et s’il est protégé par un différentiel 30mA
(ex : salle de bains), il est nécessaire de protéger l’alimentation du l
pilote sur ce différentiel.
-Si vous voulez utiliser un délesteur, choisissez un délesteur à sortie
l pilote et non un délesteur à sortie de puissance, an de ne pas
détériorer le thermostat.

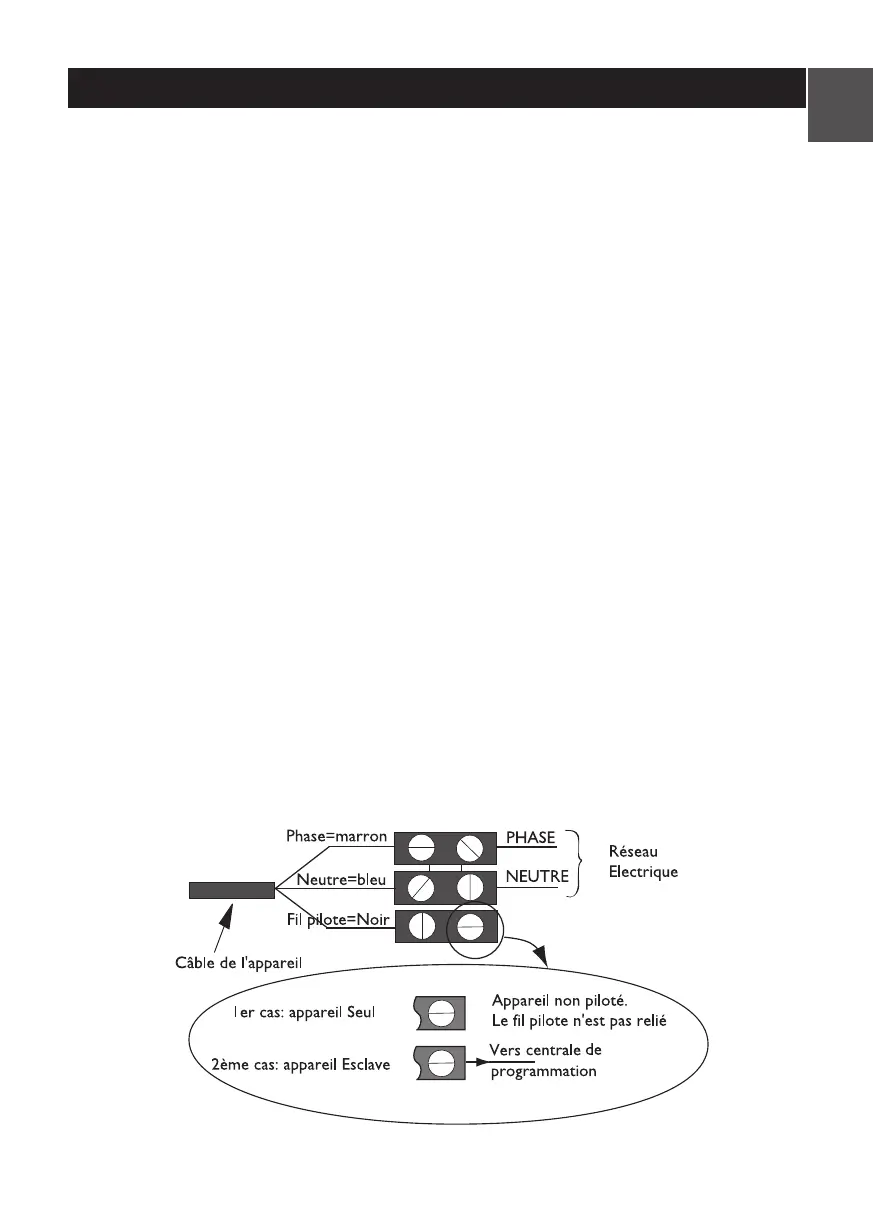

Schéma de raccordement de l’appareil
-Coupez le courant et branchez les ls d’après le schéma suivant :
Deux cas possibles
