THINKSCAN Max

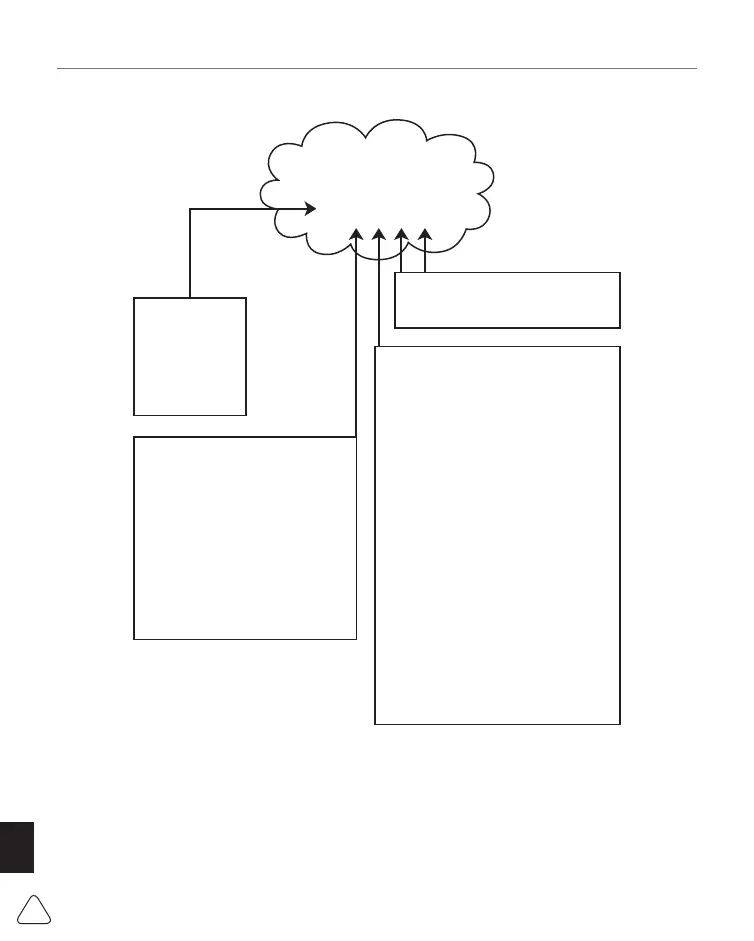

DTC Example
P0201
Systems
P=Powertrai
B=Body
C=Chassis
U=Network
ldentifies what section of the
system is malfunctioning
Code Type
0 - Generic(SAE)
1 - Manufacturer Specifi c
2 - Generic ('P”Codes) and
Manufacturer
Specifi c ("B”,“C”and
“U”Codes)
3 - Includes both Generic
and Manufacturer
Specifi c Codes
Sub-systems
Identifies the system where the
problem is located.“P”Code systems
are listed below.“B”,“C”and“U”Code
system will vary.
0 - Fuel and air metering; Auxiliary
emlssion controls
1 - Fuel and air metering
2 - Fuel and air metering (injector
circuit malfunction only)
3 - Ignition system or misfi re
4 - Auxiliary emission control system
5 - Vehicle speed control and idl
control system
6 - Computer output circuits
7 - Transmission
8 - Transmission
9 - Transmission
A - Hybrid Propulsion
B - Hybrid Propulsion
C - Hybrid Propulsion
2.3 データリンク·コネクター (DLC) ロケーション
DLC（データリンク·コネクター、または診断リンク·コネクター）は通常 16 ピンのコネ
クタであり、診断コード読み込み器を車載のコンピューターに接続することができます。
多数の車両に対して、DLC は通常に、ダッシュボードの中央（ダッシュ）の 12 インチ、
運転席側の下または周囲にあります。 データリンク・コネクターがダッシュボードの下に
ない場合は、そのロケーションをラベルで表示する必要があります。 アジア及びヨーロッ
パ製の車両では、DLC は灰皿の後ろにあります。灰皿を取り外さないと、コネクタを使用
