Darstellung Linearmembranpumpe

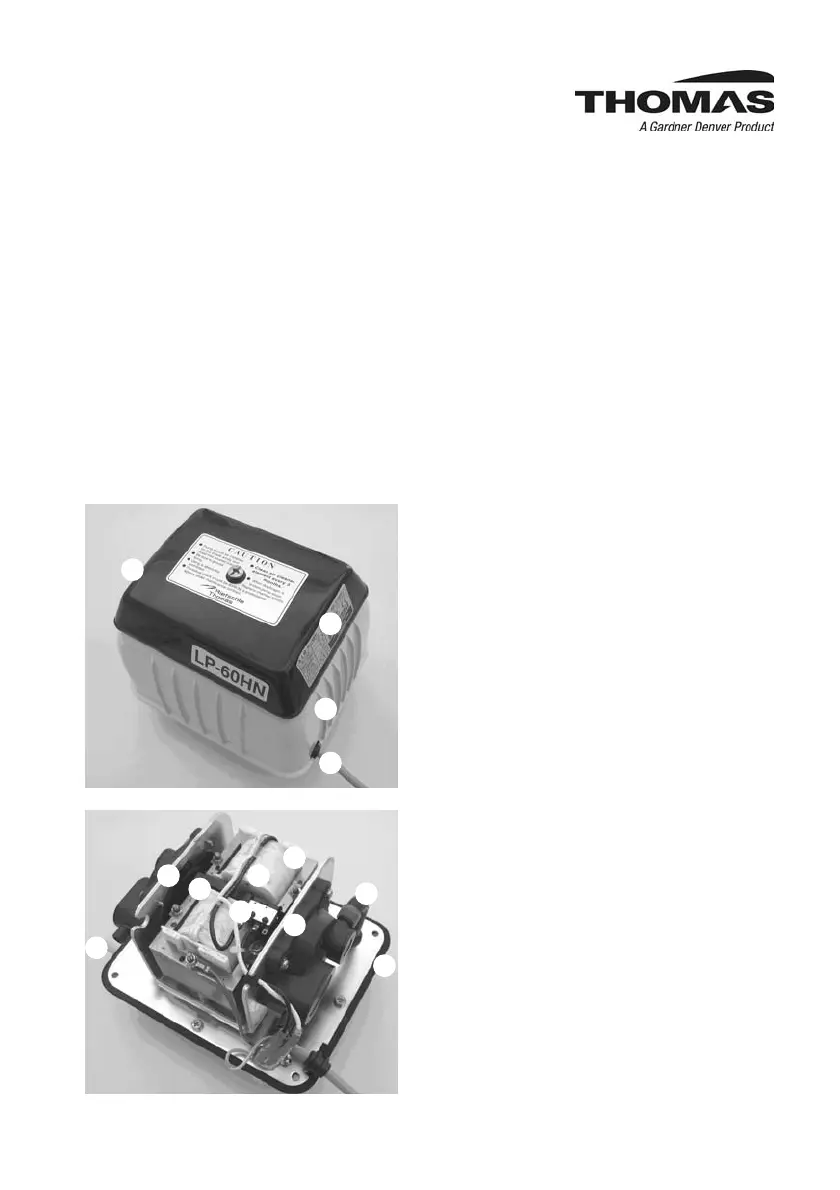

Nachfolgend ist der Typ LP-60HN dargestellt.
Der Antrieb, d.h. Spule mit Eisenkern und Magnetträger, ist freiliegend wie bei den
Typen LP-30A, LP-40A, LP-60HN und LP-60EN.
Im Gegensatz hierzu haben die Typen LP-80HN, LP-100H, LP-120H, LP-80E,
LP150HN, LP-200HN, LW-200, LW-240, LW-300, LW-350 und LW-400 einen
geschlossenen Antrieb.
Integrierte Membran-Schutzschalter sind weitere Unterscheidungsmerkmale innerhalb
der Typen. Unterschiede hierzu sind im Kapitel Störungen dargestellt.
1 Filterdeckel
2 Typschild
3 Gehäuseoberteil
4 Anschlusskabel mit Netzstecker
5 Gehäuseunterteil
6 Auslassstutzen
7 Membrane
8 Magnetträger
9 Spule
10 Eisenkern
11 Membran-Schutzschalter
12 Pumpenblock
13 L-Schlauchstück
14 Gehäuseunterteildichtung mit
darunterliegendem Gehäuseunterteil
1
2
3
4
5
6
7
8
9
10
11
12
13
14
