4
Auspacken und Montage
Entnehmen Sie das Gerät und alle Zubehörteile der
Verpackung.

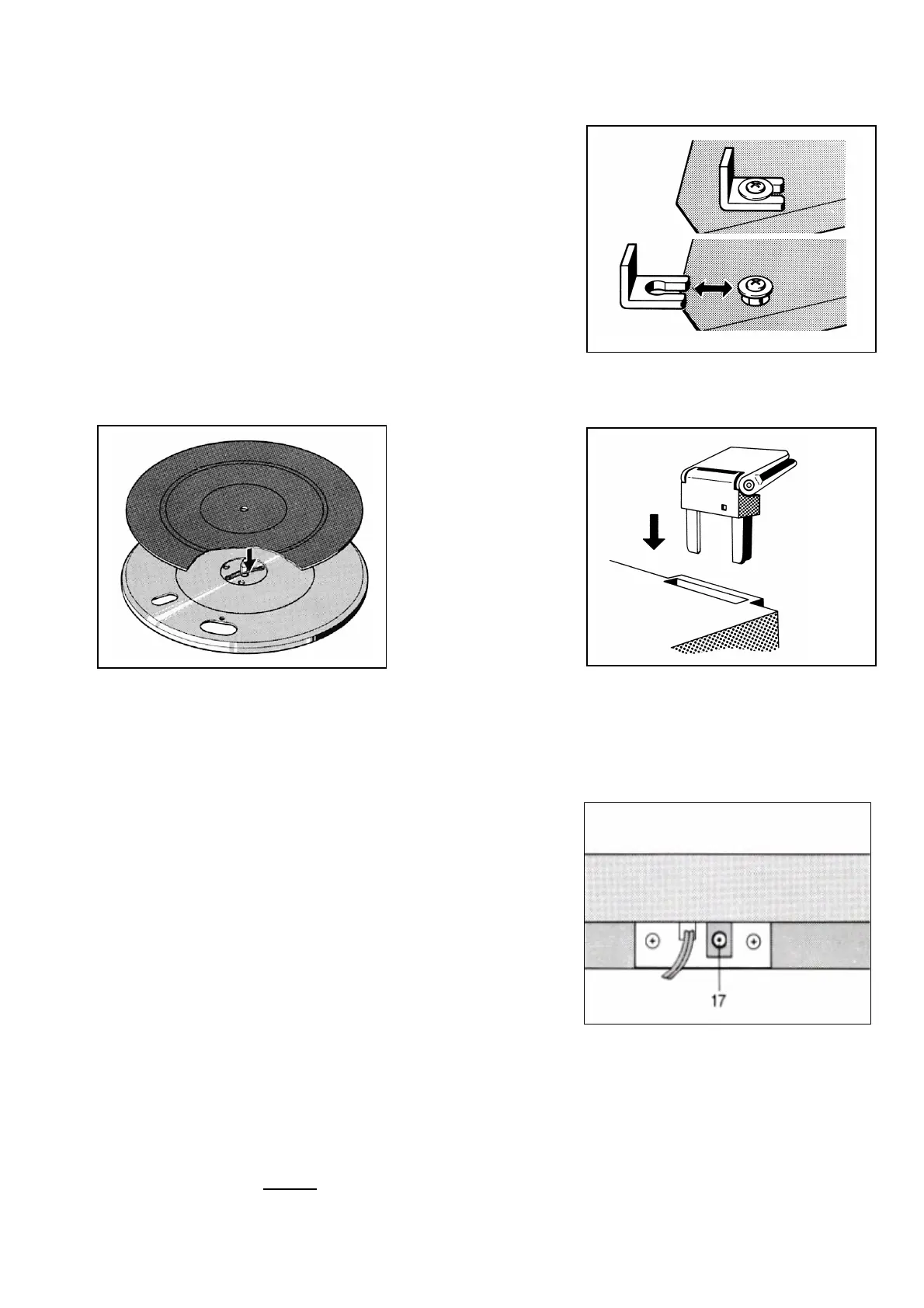

Entfernen Sie durch seitlichen Druck die beiden
Transportsicherungen (Fig.1). Sie befinden sich vorne links
und hinten rechts unter dem Plattenteller.
Legen Sie nun den Plattenteller auf den Antriebs-teller und
drücken die beiden Sicherungsfedern soweit nach unten,
bis sie in die Rille der Plattentel-lerachse einrasten (Fig. 2).
Stecken Sie die beiden Scharniere in die dafür vor-
gesehenen Aussparungen (Fig. 3).
Schieben Sie die Abdeckhaube parallel zu der Stel-lung
der Scharniere (Öffnungswinkel ca. 60°) bis zum Anschlag
diese ein. In dieser Stellung lässt sich die Haube auch
jederzeit wieder abnehmen.
Fig. 2 Fig. 3
Elektrische Anschlüsse
Durch die Auswahl eines entsprechenden THORENS-
Netztransformators kann der Plattenspieler an allen
vorkommenden Netzwechselspannungen betrieben werden.
Der Niederspannungsstecker am Kabel des
Steckernetztransformators wird in die Buchse 17 (Fig. 4) an
der Geräterückseite gesteckt.
Das Stereo-Verbindungskabel besitzt zwei Phono- stecker
(von manchen Herstellern auch Cinch-Stecker oder RCA-
Stecker genannt). Sie sind entweder mit L für den linken
Kanal und R für den rechten Kanal bezeichnet. Fehlen diese
Buchstaben, so ist der rechte Kanal mit rot und der linke
Kanal mit weiß gekennzeichnet.
Die Cinch-Stecker werden in die Phono-Buchsen am
Verstärker oder Receiver gesteckt.
Die getrennt geführte Litze stellt die Erd- oder
Masseverbindung her. Sie wird unter die Masse-schraube
des Verstärkers geklemmt. Fig. 4
WICHTIG!
BEWAHREN SIE DIE GERÄTEVERPACKUNG AUF, FALLS DAS GERÄT ZUM TRANSPORT
VERPACKT WERDEN MUSS.
NEHMEN SIE IN DIESEM FALL DEN PLATTENTELLER VOM GERÄT AB, UND LEGEN SIE IHN
ORIGINALVERPACKT UNTEN
IN DEN KARTON.
