13

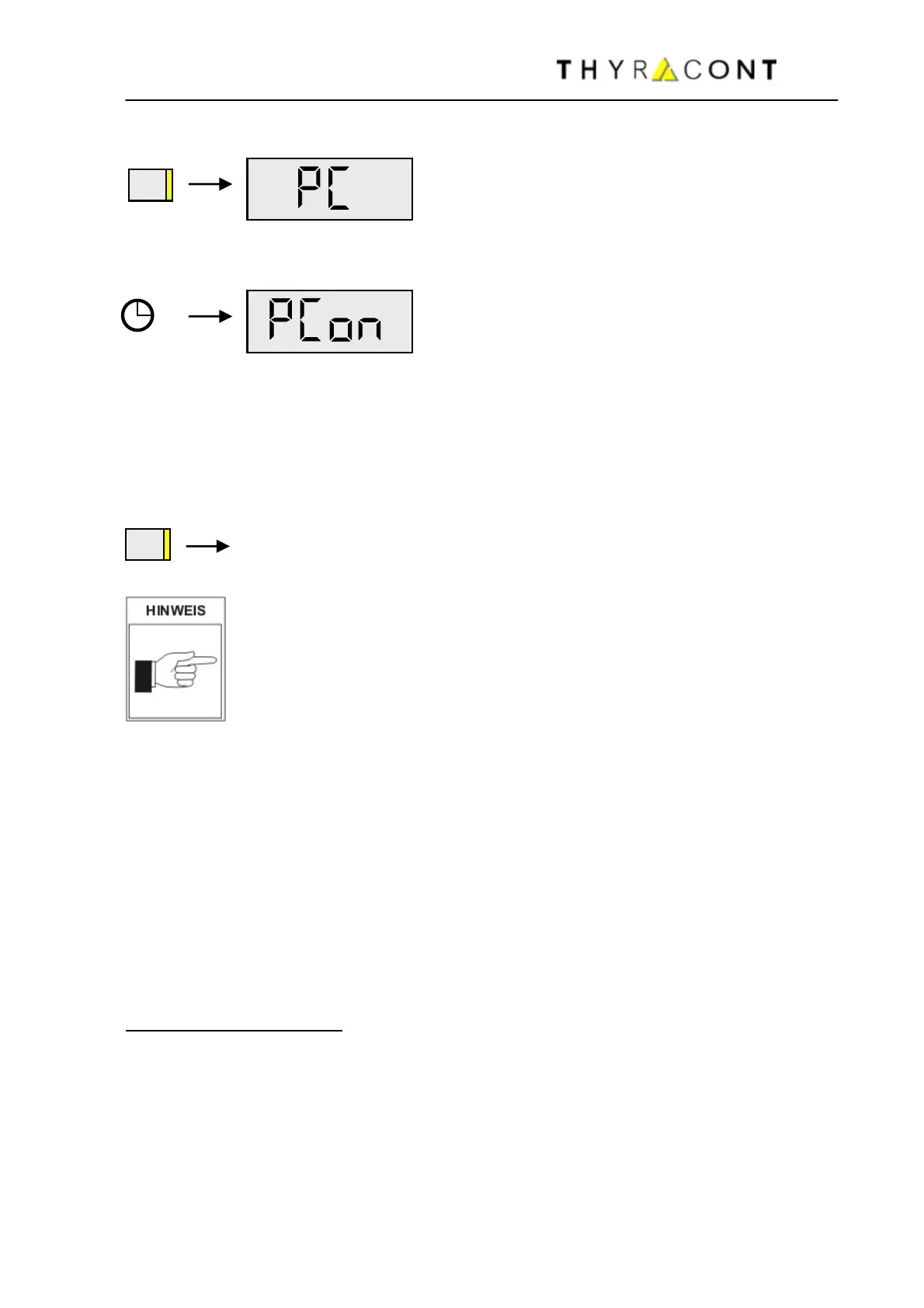

Mode-Taste nun mehrmals drücken, bis die Anzeige "PC" erscheint:
Nach weiteren 5s erscheint die Anzeige
Die Infrarotschnittstelle arbeitet nun im bidirektionalen Übertragungsmodus, d.h.
bei Anbindung an eine serielle PC-Schnittstelle können nun mit einer geeigneten
Software die im VD81 gespeicherten Messdaten ausgelesen werden.
Hierfür steht als Zubehör z.B. unser IR-Adapter AVD8IRA sowie unsere
VacuGraph-Software AVGR zur Verfügung.
Durch Drücken der Mode-Taste wird der Übertragungsmodus
beendet. Das Gerät kehrt in den Auto-off Messmodus zurück.
Der Betrieb mit aktiver IR-Schnittstelle erfordert zusätzlichen
Strombedarf und verkürzt somit die Batterielebensdauer.
Schalten Sie den Übertragungsmodus daher ab, sobald er
nicht mehr benötigt wird!
5.3 Infrarotschnittstelle
Die Infrarot-Schnittstelle des VD81MCIR kann zur kontinuierlichen Übertragung
von Messwerten an einen PC genutzt werden (Online-Messung).
Hierfür steht als Zubehör unser IR-Adapter AVD8IRA zum Anschluss an einen
seriellen PC-Port sowie unsere VacuGraph-Software AVGR zum Speichern und
Plotten der Messwerte zur Verfügung.
Die Kommunikation über die IR-Schnittstelle erfolgt gemäß Thyracont-
Schnittstellen-Protokoll (siehe gesonderte Beschreibung).
Schnittstellen-Parameter
:
9600 Baud, 8 Datenbits / 1 Stopbit, no parity
ASCII-Code
Übertragungsrate: 1/s.
Um die Infrarotschnittstelle des VD81MCIR für die kontinuierliche Übertragung
von Messwerten zu aktivieren, schalten Sie das Gerät in den Konfigurations-
modus. Dazu bei ausgeschaltetem Gerät Mode-Taste gedrückt halten, bis die
Anzeige "rAtE" erscheint.
MODE
MODE
