5.1 Die serielle Schnittstelle des VSP/VCP

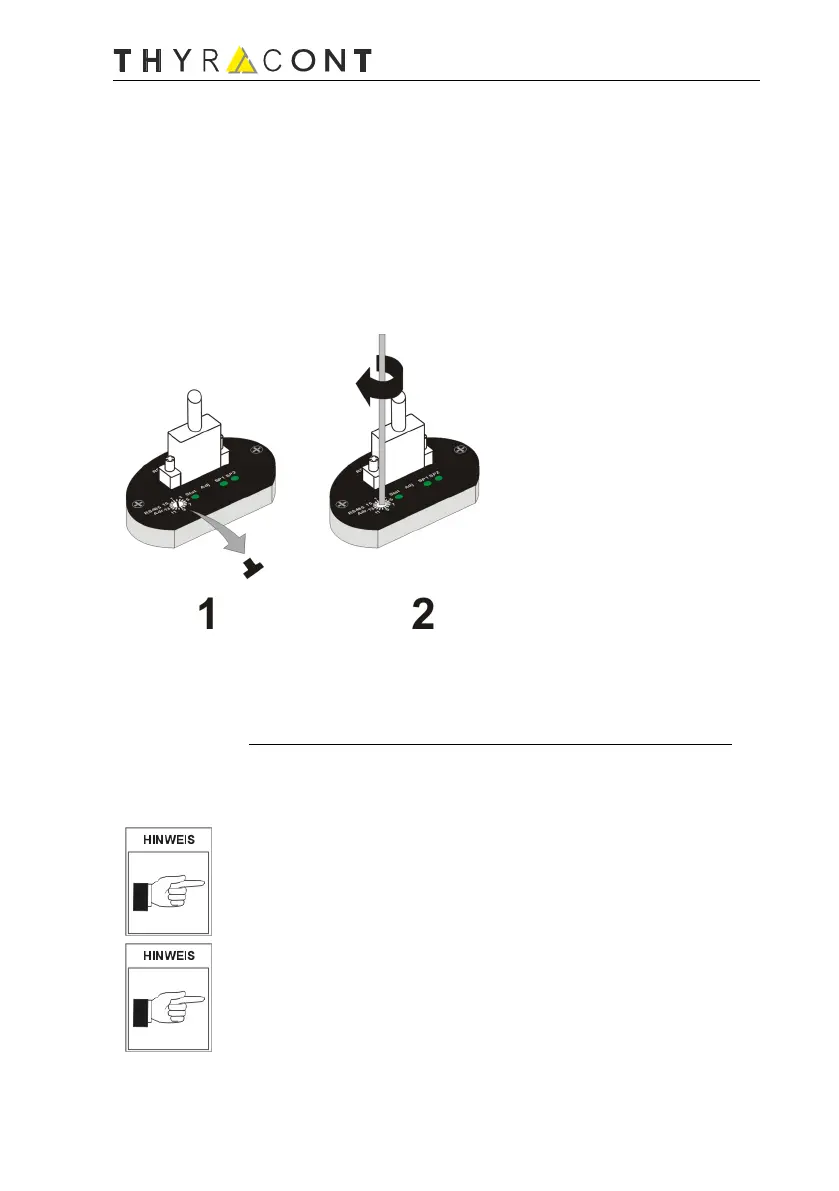

Der Transmitter verfügt über eine serielle Schnittstelle RS485. Um die Geräte-
adresse zur Kommunikation über RS485 einzustellen, ist zunächst der Gummi-
stopfen über dem Adress-Schalter zu entfernen (1) und anschließend der Adress-
Schalter mit einem dünnen Schraubendreher oder ähnlichem Hilfsmittel auf einen
Wert zwischen 1 und 16 einzustellen (2). Danach den Gummistopfen wieder ein-
setzen.
Bei der Kommunikation werden die Telegramme gemäß Thyracont Protokoll Versi-
on V2 als ASCII-Code übertragen. Ausführliche Informationen hierzu finden Sie in
der gesonderten Beschreibung »Thyracont Communication Protocol«.
Download unter: www.thyracont-vacuum.com/unterstuetzung/downloadcenter/
Schnittstellen-Parameter:
9,6 / 14,4 / 19,2 / 38,4 / 57,6 / 115,2 kBd, 8 Datenbits, 1 Stopbit, keine Parität
Nach dem Einschalten startet der Transmitter mit 9,6 kBd. Emp-
fängt er Anfrage-Telegramme mit einer anderen Baudrate, so stellt
sich der Transmitter automatisch darauf ein. Für diese automati-
sche Baudraten-Erkennung benötigt er maximal zwei Telegramme
der Sorte »Typanfrage« oder »Messwertanfrage«.
Der analoge Signalausgang 0-10 V steht gleichzeitig zur RS485
zur Verfügung.
VSP/VCP-RS485-200116
