9
3.3.2 Kundeneigene Spannungsversorgung
Der Transmitter kann auch mit anderen Anzeigegeräten oder kundeneigener Span-
nungsversorgung betrieben werden.

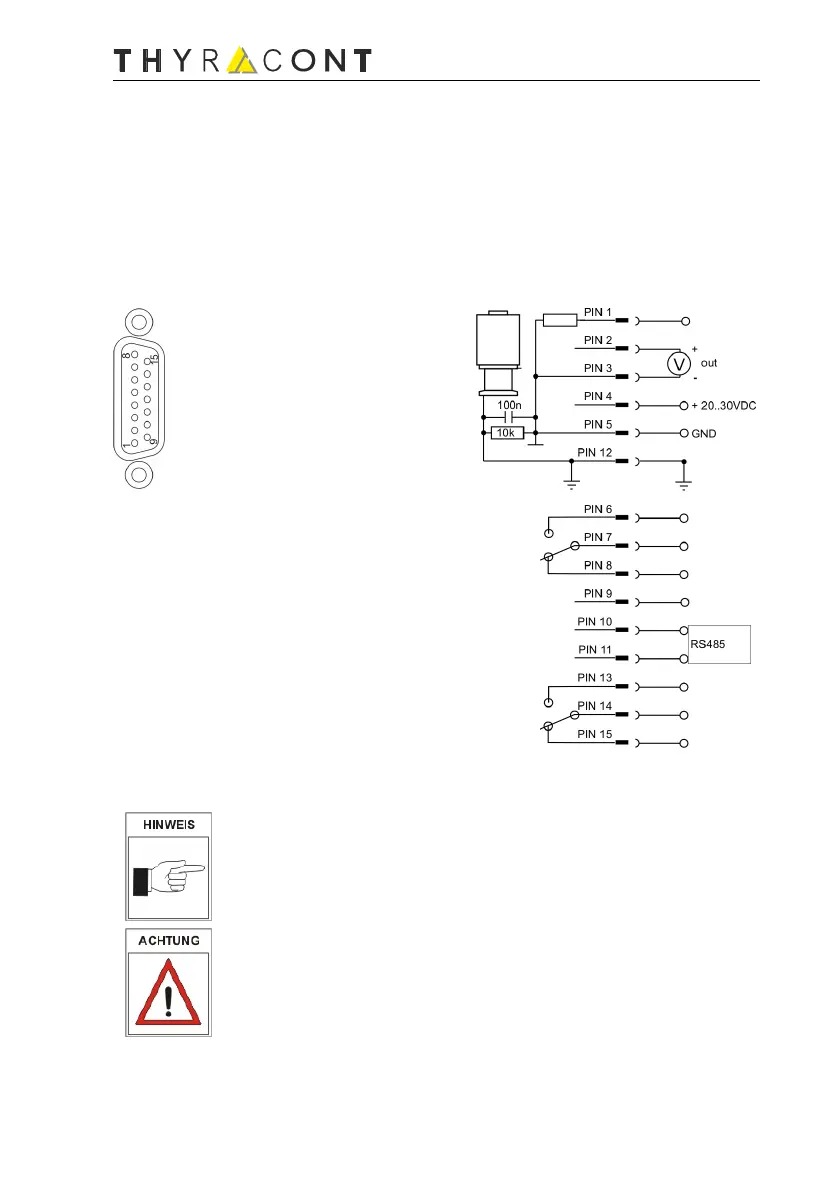

Die elektrische Verbindung ist unter Verwendung geeigneter Kabel EMV-gerecht
gemäß untenstehender Pinbelegung herzustellen:
Stecker Sub-D, 15polig, männlich
Pin1: Identifikation: 15 kΩ
Pin2: Signal Output 0-10 VDC
Pin3: AGND
Pin4: Voltage Supply 24 VDC
Pin5: Supply GND
Pin6: Relay 1, N.O.
Pin7: Relay 1, Common
Pin8: Relay 1, N.C.
Pin9: -
Pin10: RS485 +
Pin11: RS485 -
Pin12: Shield
Pin13: Relay 2, N.O.
Pin14: Relay 2, Common
Pin15: Relay 2, N.C.
Es wird empfohlen, Abschirmung (Pin 12) und Speisungserde (Pin
5) beim Speisegerät mit Erdung zu verbinden.
Falscher Anschluss oder unzulässige Versorgungsspannung kön-
nen zu Schäden am Transmitter führen!
VSP/VCP-RS485-200116
