IM2019
24
Рисунок 9
Рисунок 10

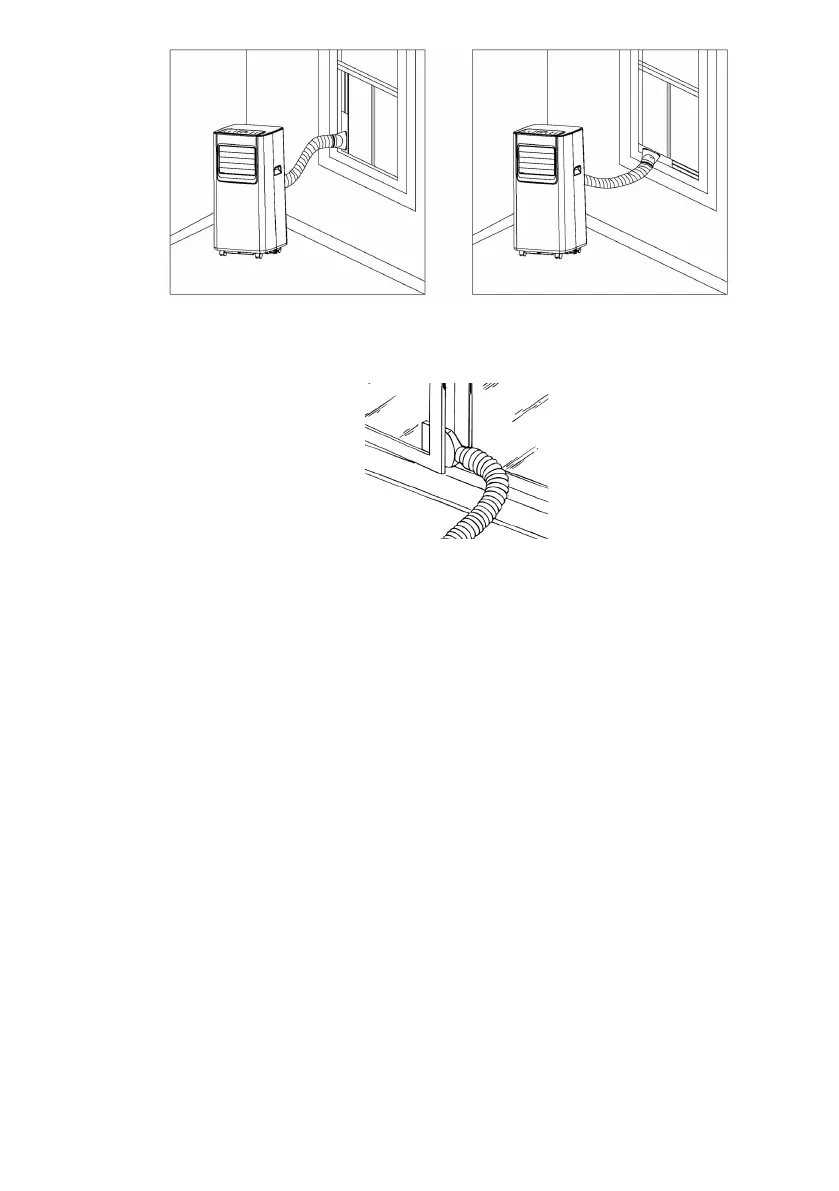

Если у вас сдвижные окна, необходимо установить крепление на подоконнике, расширить
кронштейн полностью в пределах оконной рамы, закрепить кронштейн с помощью
специального крепежа, затем доведите окно до кронштейна. Вставить воздухоотвод в
окно, затем присоедините его к кондиционеру (рисунок 9)
КОНДИЦИОНЕР С УСТАНОВКОЙ
Есть возможность установки прибора в условно стационарном режиме (рисунок 11).
Действуйте следующим образом:
• Просверлите в наружной стене или окне отверстие диаметром в 134 мм в
диаметре, как показано на рисунке 12.
• Установите фланец следуя указаниям на рисунках 13,14,15.
• Закрепите воздуховод на задней панели прибора (рисунок 7).
• Установите конец шланга фланца, как показано на рисунке 12. Когда шланг не
установлен, отверстие может быть закрыто крышкой.
При установке кондиционера в условно стационарном режиме, необходимо оставить
дверь слегка открытой (меньше 1 см), для обеспечения доступа воздуха в помещение.
