62
MONTAGGIO

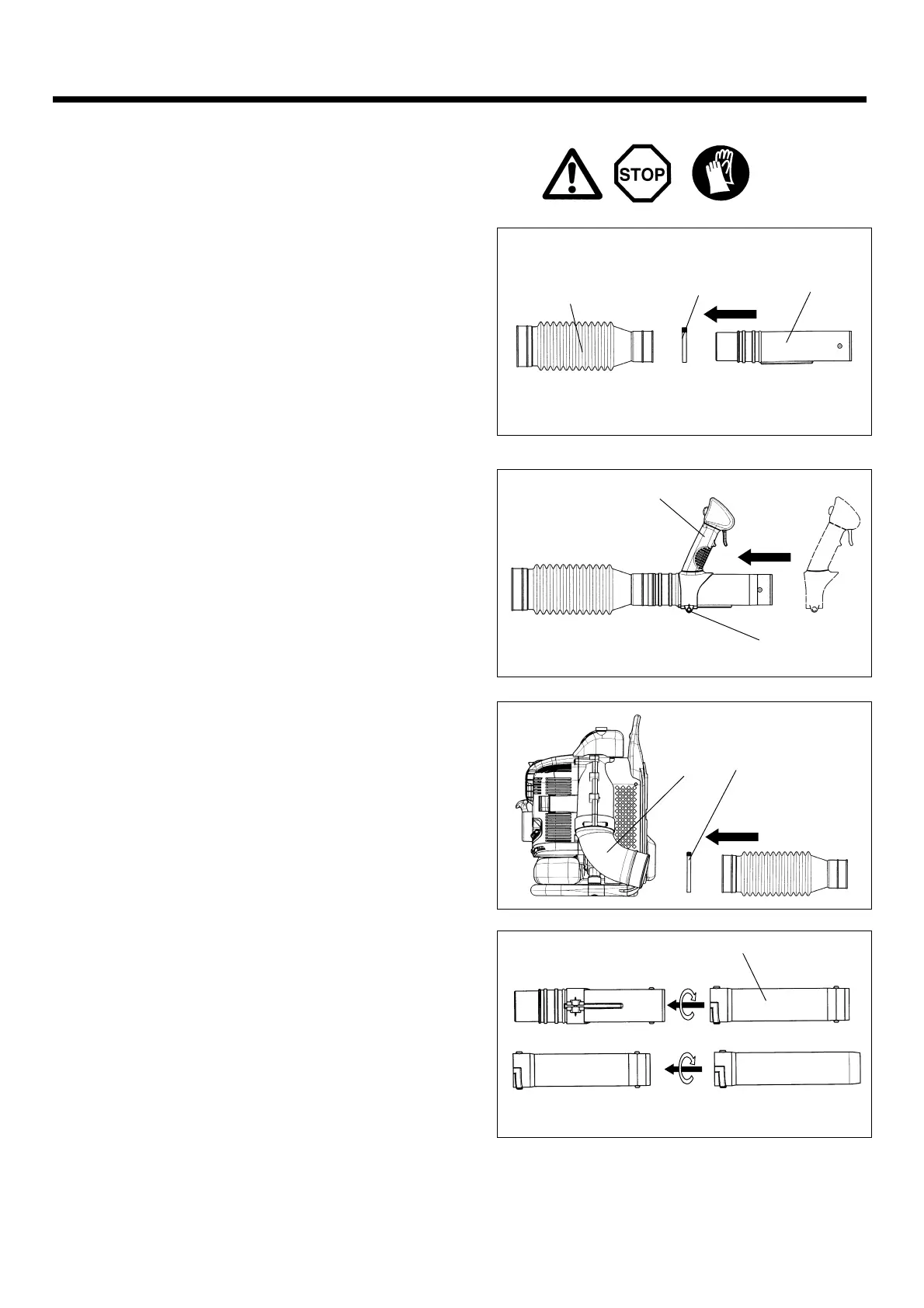

Montaggio dei tubi del soffiatore
ATTENZIONE : Prima di eseguire qualsiasi operazione sul soffiatore,
spegnere il motore e rimuovere il connettore della
candela d’accensione.
Indossare i guanti protettivi!
ATTENZIONE : Avviare il soffiatore solo dopo averne completato il
montaggio.
1. Montare il manicotto diritto con snodo (3) dentro la conduttura flessibile
(1) e serrare la fascetta stringitubo con diametro 76 (2).
2. Installare l’impugnatura di controllo (4) sul manicotto diritto dotato di
snodo e serrare la vite di fissaggio (5).
3. Montare la conduttura flessibile sul gomito (6) del soffiatore e serrare la
fascetta stringitubo con diametro 100 (7).
4. Montare il manicotto diritto (8) su quello dotato di snodo, ruotandolo in
senso orario fino a bloccarlo in posizione.
5. Assicurarsi che tutte le fascette stringitubo siano ben serrate.
(6)
(7)
(5)
(4)
(1)
(2)
(3)
(8)
