OPBOUWINSTRUCTIES
Bevestiging van de pijpen
Waarschuwing : Altijd voordat u werkzaamheden aan de blazer
uitvoert, de motor uitschakelen en de bougiedop
lostrekken.
Draag altijd beschermende handschoenen.
Waarschuwing : Start de blazer enkel wanneer deze volledig is
opgebouwd.

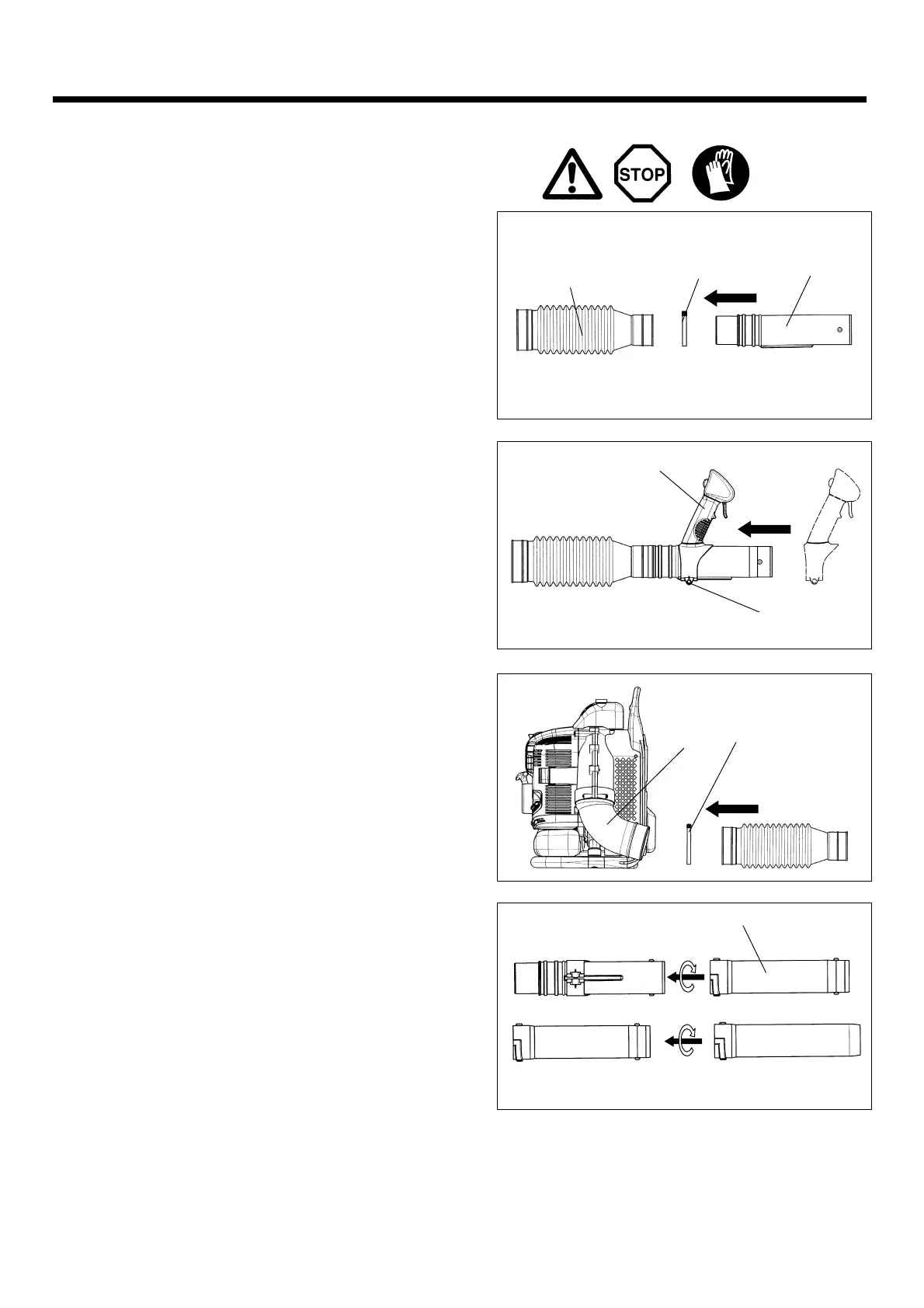

1. Bevestig de rechte pijp met draaikop (3) aan de flexibele pijp (1), en
draai de ring φ76 (2) vast.
2. Bevestig de controle handgreep (4) aan de rechte pijp met draaikop, en
draaai de klampschroef (5) vast.
3. Bevestig de flexibele pijp aan de elleboogpijp (6) van de Loofblazer, en
draai de ring φ100 (7) vast.
4. Bevestig de rechte pijp (8) aan de rechte pijp met draaikop, draai de
rechte pijp met de klok mee om hem op zijn plaats te verankeren.
5. Controleer of alle klampschroeven goed vast zitten.
(6)
(7)
(5)
(4)
(1)
(2)
(3)
(8)
