INSTRUCCIONES DE MONTAJE

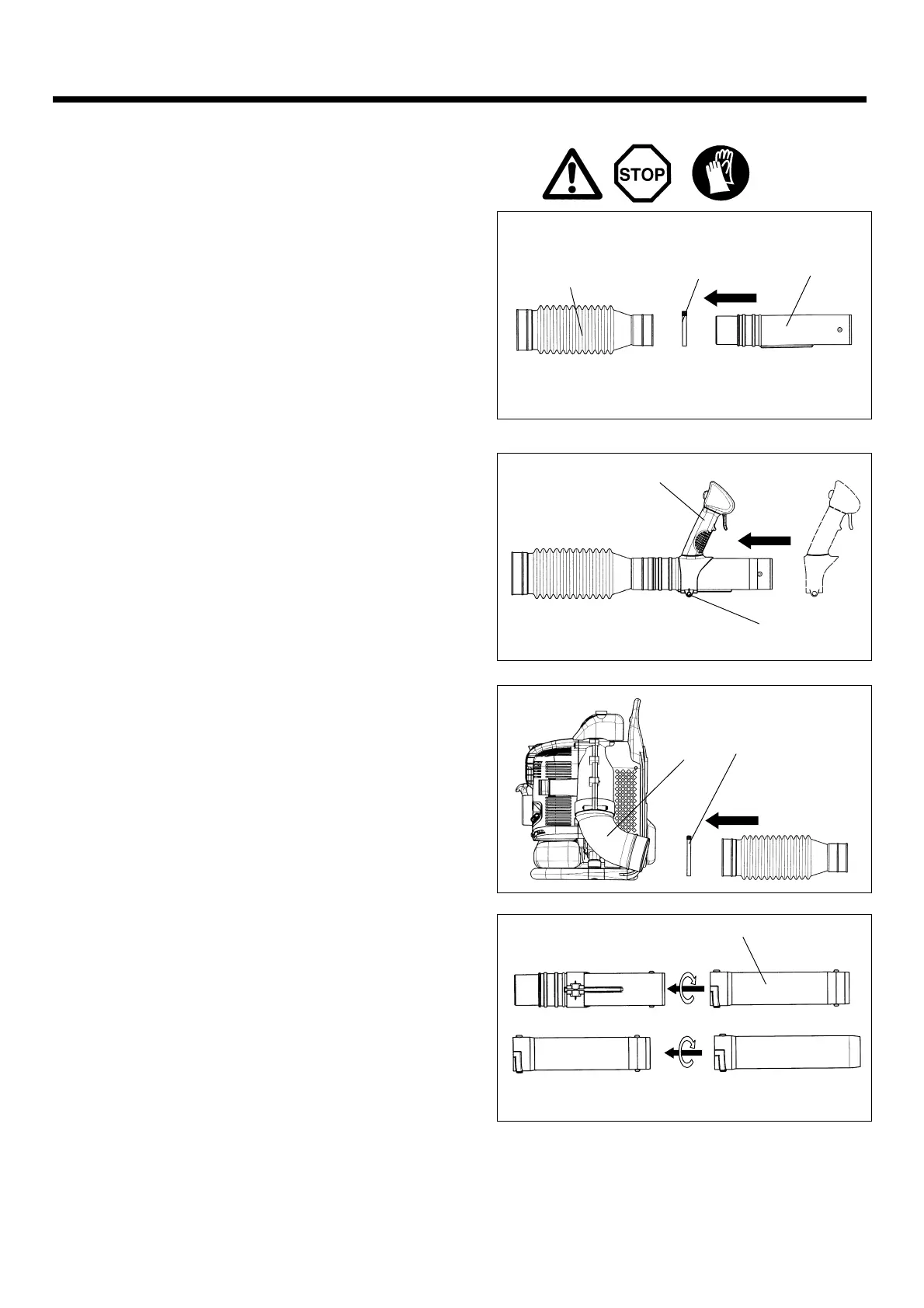

Ensamblaje de los tubos del soplador
PRECAUCION : Antes de efectuar cualquier trabajo en el soplador,
siempre detener el motor y separar los conectores de
la bujía.
Siempre llevar guantes protectores.
PRECAUCION : Arrancar el soplador sólo después de ensamblarlo
completamente.
1. Una el tubo fijo girándolo (3) y metiéndolo en tubo flexible (1) y apriételos
con la anilla φ76 (2).
2. Instale la empuñadura de control (4) sobre el tubo fijo girándolo y
apretándolo con el tomillo de la abrazadera (5).
3. Una el tubo flexible con el codo (6) sobre el soplador y apriete con la
anilla φ100 (7).
4. Una el tubo fijo (8) con el tubo fijo girándolos en el sentido de las agujas
del reloj para bloquearlos hasta su alojamiento correcto.
5. Asegúrese de que todas las abrazaderas estén apretadas.
(6)
(7)
(5)
(4)
(1)
(2)
(3)
(8)
