Hydraulic Transmission System
6.1Main hydraulic components schedule
NO
Name
Spectfication
Quantity
1
Filter
HY-37
1
2
Vane opump
YB1-4
1
3
Relief valve
P-B10B
1
4
Pressure gauge
YNT-60
1
5
Three-positionfour-way
solenoid valve
4WE6E/60EC24
1
6
Three-positionfour-way
solenoid valve
4WE6E/60EC24
1
7
Clamping tank
Φ80x500
1
8
Lift tank
Φ80x350
1
9
Two-position two way
solenoid valve
4WE6D/60EC24
1
10
Throttle
L-10
1

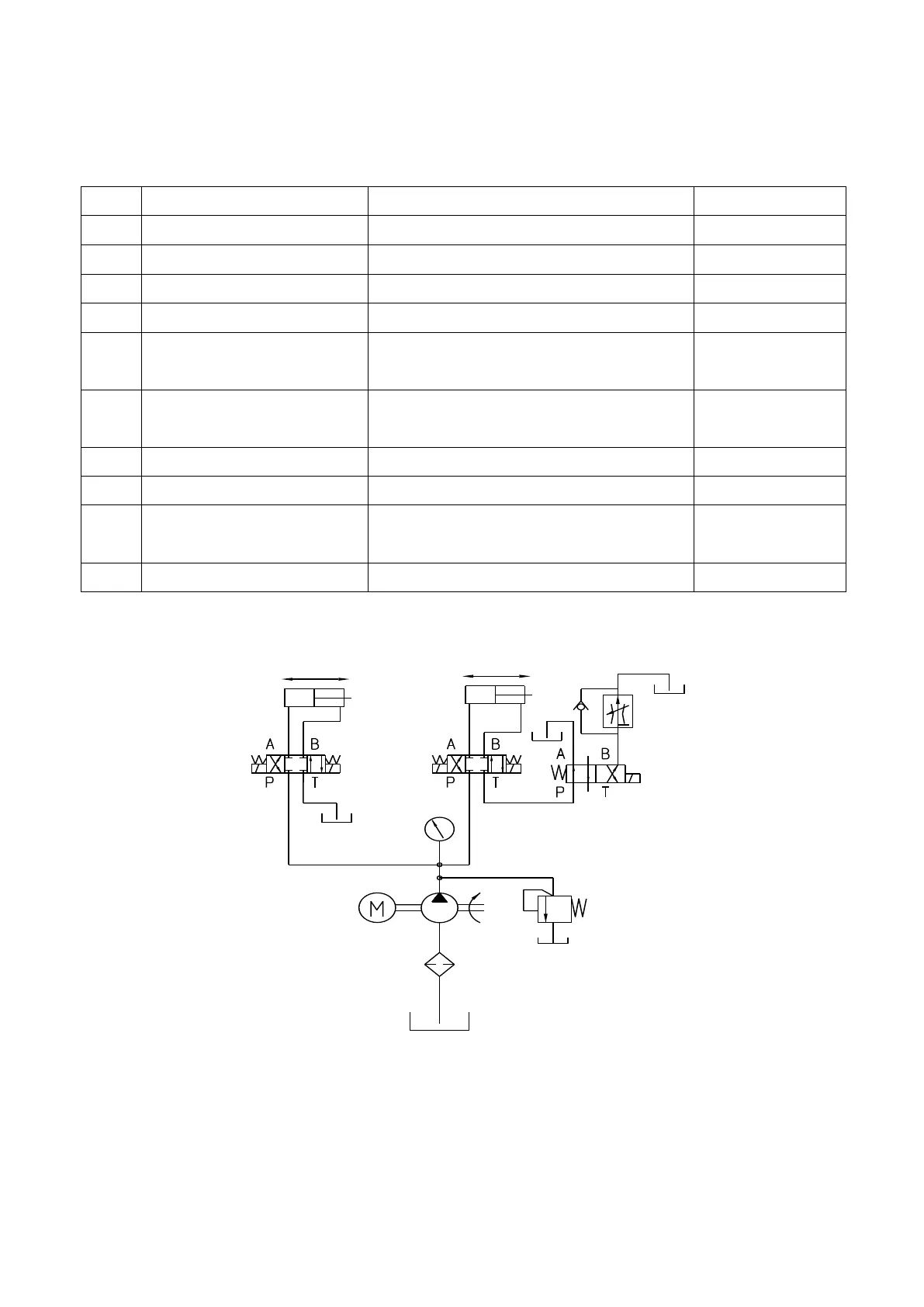

6.2Hydraulic system diagram
TightenTighten
LoosenLoosen
UpUp
DownDown
2YV2YV1YV1YV 4YV4YV3YV3YV
5YV5YV
1
2
6
4
5
7 8
3
9
1010
