TOPP C20 Installation Instructions

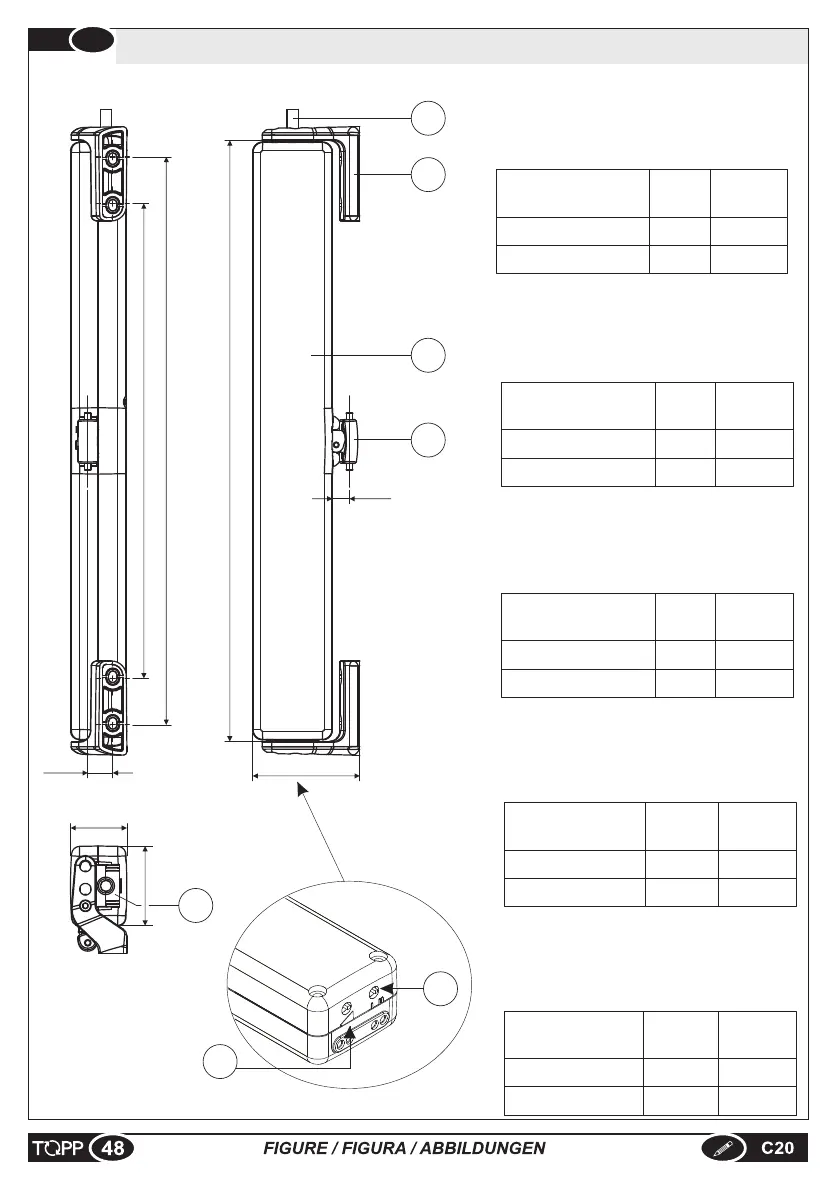

LEGENDA:
1) Cavo di alimentazione elettrica
2) Staffe attacco al serramento (DX - SX)
3) Attuatore
4) Terminale catena
5) Connettore elettrico
6) Switch I=200 mm; II=320 mm
48
34
286
342
15.1
362
10.3
64.5
4
2
1
3
5
Denominazione e descrizione dei componenti/Name and describe the components/Nom et décrire les
composantes/Benennen und Beschreiben der Komponenten/Nombrar y describir los componentes
6
-
+
7
Minimo
(-)
Massimo
(+)
150 N
100 N
200 N
300 N
Forza
di spinta
Forza
di trazione
7)
Dip switch di potenza
LEGEND:
1) Power supply cable
2) Window frame connection brackets (right-left)
3) Actuator
4) Chain end
5) Electric connector
6) Switch I=240 mm; II=360 mm
Min
(-)
Max
(+)
150 N
100 N
200 N
300 N
7)
Dip switch power
Thrust
force
Tractive
force
LEGENDE:
1) Câble d’alimentation électrique
2) Brides de connexion au bâti (droit - gauche)
3) Actionneur
4) terminal chaîne
5) Connecteur électrique
6) Switch I=240 mm; II=360 mm
Min
(-)
Max
(+)
150 N
100 N
200 N
300 N
7)
DIP de puissance
Force de
poussée
Force de
traction
LEGENDE:
1) Netzkabel
2) Fensterverbindungsbügel (rechts - links)
3) Stellantrieb
4) Kettenendstück
5) Elektrischer Stecker
6) Switch I=240 mm; II=360 mm
Min
(-)
Max
(+)
150 N
100 N
200 N
300 N
7)
DIP-Schalter Macht
Schubkraft
Zugkraft
LEYENDA:
1) Cable de alimentación eléctrica
2) Estribo de enchufe al cerco (DERECHO - IZQUIERDO)
3) Accionador
4) Terminal cadena
5) Switch I=240 mm; II=360 mm
6) Conector electrico
Min
(-)
Max
(+)
150 N
100 N
200 N
300 N
7)
interruptor DIP
de potencia
Fuerza
de empuje
Fuerza
de tracción
Fig.
1
