11
Installation
R-500/R-700

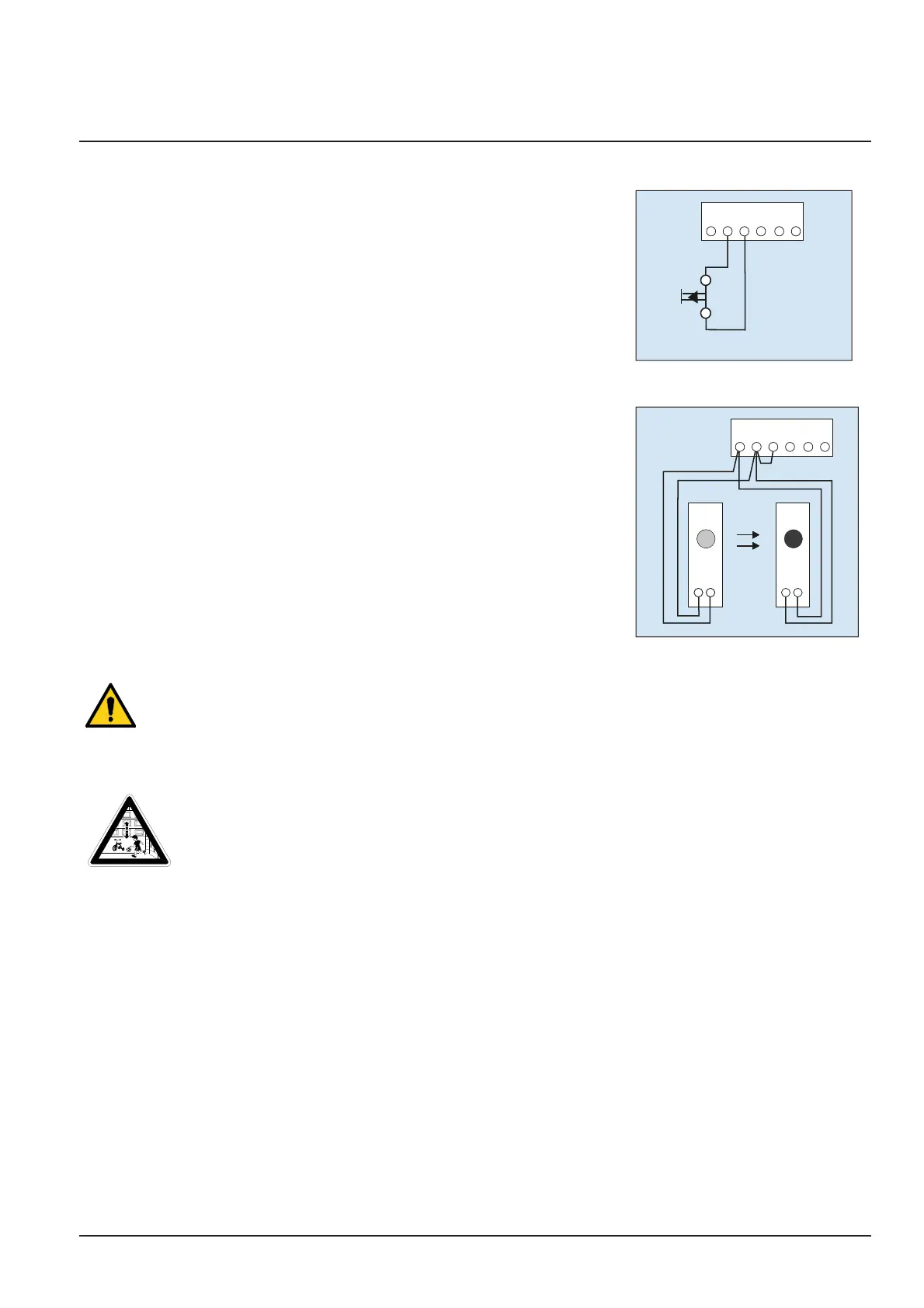

3. Eingang STOP A
Über diesen Eingang wird der Antrieb gestoppt bzw. der Anlauf
unterdrückt.
G - Anschluss für Schlupftürkontakt (Zubehör) oder Notstopp
H G F E
4. Eingang STOP B
G // H - Anschluss Lichtschranke LS2 (bei Verwendung einer anderen
Lichtschranke entnehmen Sie bitte die Anklemmpositionen aus
der Anleitung der Lichtschranke)
H G F E
1 2
LS 2
1 2
LS 2
1 2
LS 2
1 2
LS 2
1 2
Impulsgeber und externe Sicherheitseinrichtungen
Bei erhöhten Anforderungen an den Personenschutz empfehlen wir zusätzlich zur internen
Kraftbegrenzung des Antriebs die Installation einer Lichtschranke. Weitere Informationen zum
Zubehör entnehmen Sie bitte unseren Unterlagen. Fragen Sie Ihren Fachhändler.
Warnaufkleber
WARNUNG: Automatisches Tor - Nicht im Bewegungsbereich des
Tores aufhalten, da sich das Tor unerwartet in Bewegung setzen kann!
WARNING: Automatic door - The door may operate unexpectedly,
therefore do not allow anything/anyone to stay in the path of the door!
Bringen Sie den Aufkleber gut sichtbar auf der Innenseite Ihres Garagentors an.
Antrieb demontieren
1. Ziehen Sie den Netzstecker und lösen Sie alle Steckverbindungen.
2. Lösen Sie die Steckverbindungen des Garagentors und des Antriebs. Sichern Sie das Garagentor.
3. Folgen Sie den Abbildungen auf dem A3-Montageposter, gehen Sie jedoch in umgekehrter Reihenfolge vor.
