83
Installation
R-500/R-700

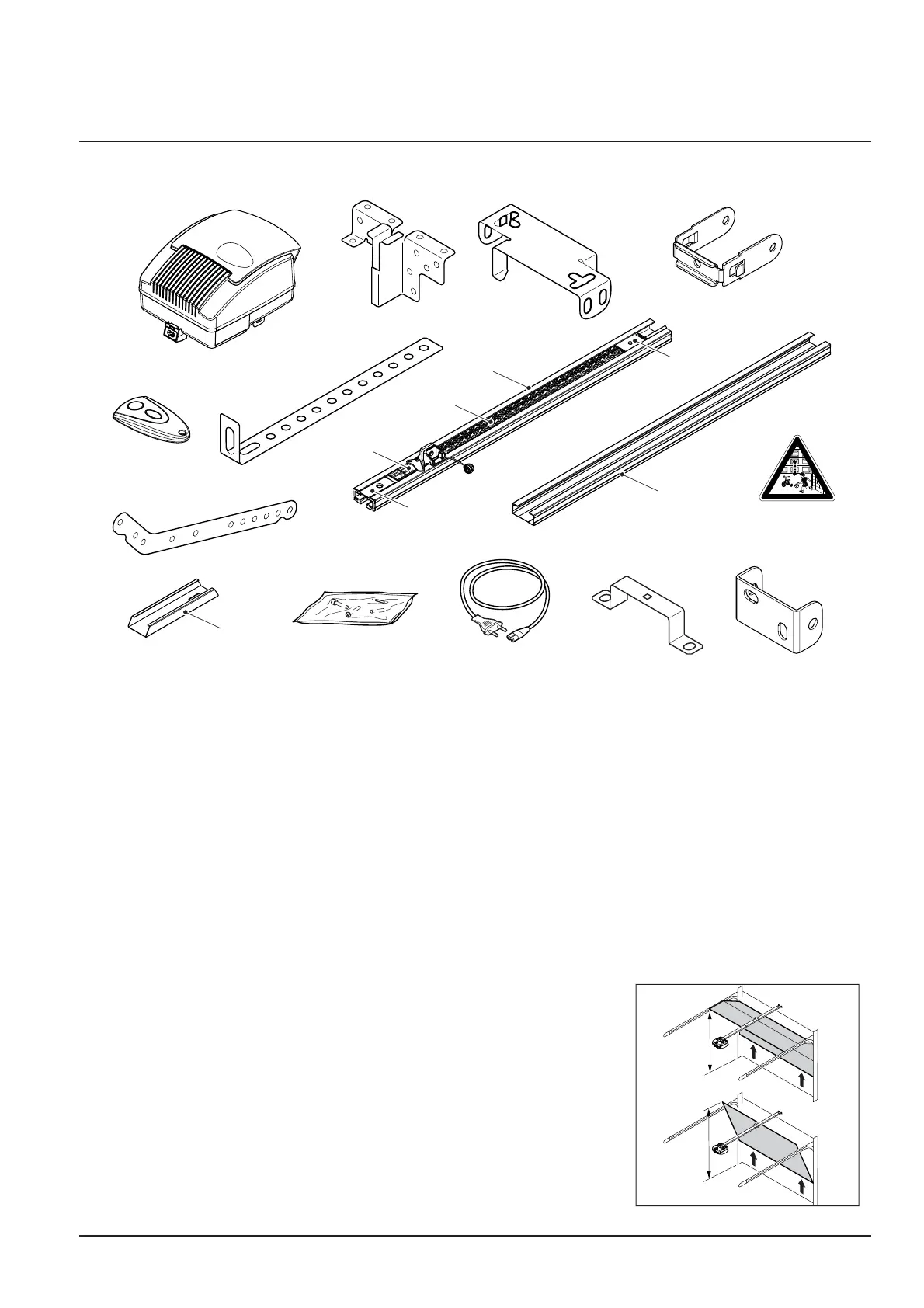

Volume de livraison
1
10
11
18
16
13
8
5
17
15
1x
12
1x
14
1x
1x
4x
2x
1x
19
1x
1x
1x
2
6
4
7
3
2x
1x
2x
9
1x
2x
WARNUNG: Automatisches Tor - Nicht im Bewegungsbereich des
Tores aufhalten, da sich das Tor unerwartet in Bewegung setzen kann!
WARNING: Automatic door - The door may operate unexpectedly,
therefore do not allow anything/anyone to stay in the path of the door!
1. Tête de commande avec module LED
2. Pignon moteur*
3. Rail de guidage (exemple de modèle),
côté entraînement*
4. Coulisseau mobile*
5. Courroie crantée ou chaîne*
6. Poulie de renvoi*
7. Raccord de rail de guidage (exemple de modèle)*
8. Rail de guidage (exemple de modèle), côté porte*
9. Dispositif de tension*
10. Fixation murale*
11. Console de jonction de la porte
12. Bielle
13. Suspente centrale
14. Sachet de vis
15. Émetteur portatif*
16. Suspente plafond
17. Cordon secteur, longueur 1,2 m
18. Étrier de xation
19. Étiquette d'avertissement
*En option
Attention: Véri ez bien que les vis et les supports livrés pour le montage sur site sont bien adaptés en prenant en
considération les conditions préalables en matière de construction.
Préparation du montage
1. La distance maximale entre la tête de commande et le socle de prise est de
1,2 m.
2. Véri ez que la porte du garage est suf samment stable. Resserrez le cas
échéant l’ensemble des vis et des écrous de la porte de garage.
3. Véri ez que la porte du garage glisse suf samment facilement
(manœuvrabilité).
Lubri ez tous les arbres et paliers.
Véri ez et corriger le cas échéant la précontrainte des ressorts.
4. Mesurez la hauteur libre lors de l’ouverture et de la fermeture de la porte de
garage (h).
h
h
